第 1 部基本篇第 2 章生产

2-21

2-6-2 保存

覆盖保存生产程序和生产管理信息。

从菜单点击[文件]-[保存]，则可覆盖保存。

覆盖保存后，原来的文件内容将被删除，敬请注意。

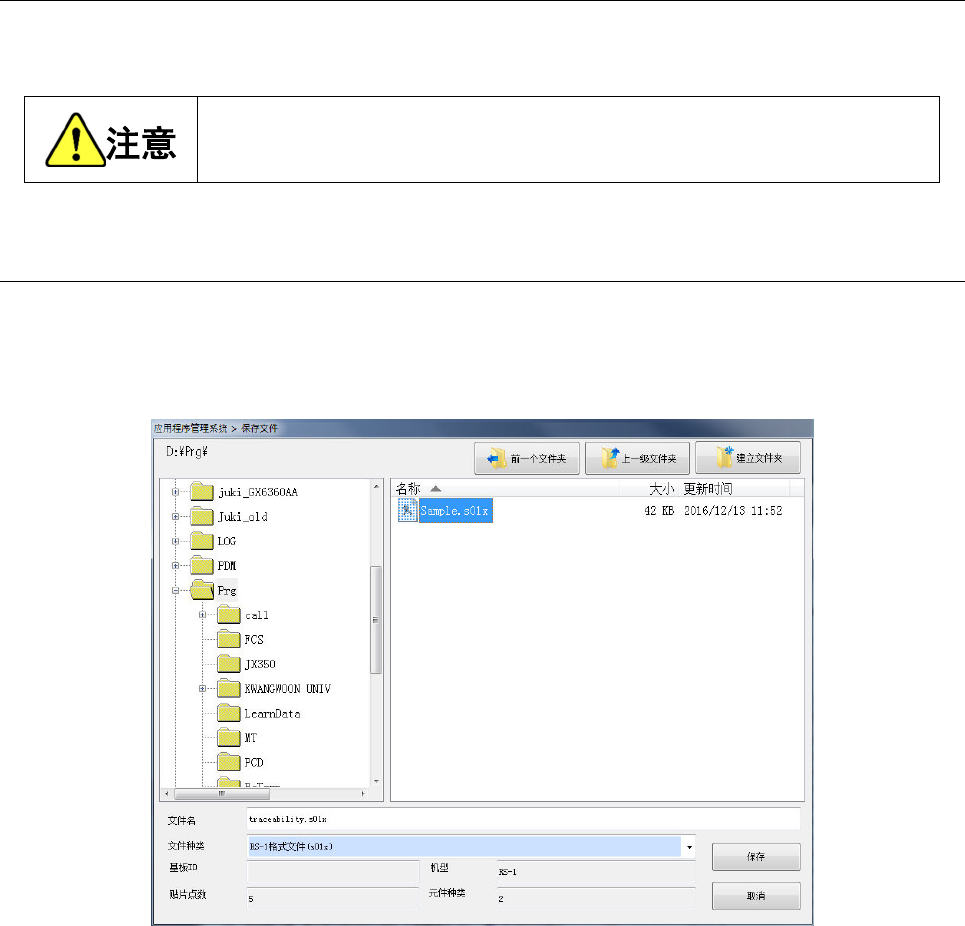

2-6-3 另存为

对编辑后的生产程序需要改变文件夹或指定文件名保存时，选择此项。

① 点击[文件]-[另存为]。

② 在[另存为]画面中，指定文件夹和文件名，点击[保存]。

第 1 部基本篇第 2 章生产

2-22

2-7 生产准备

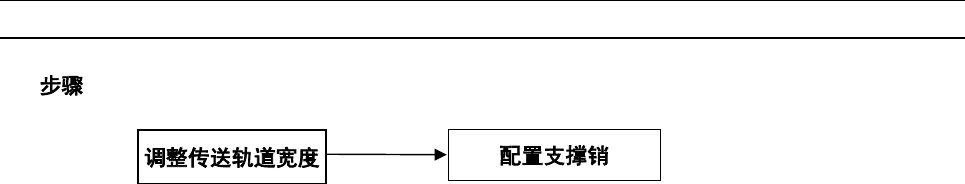

2-7-1 设置基板

< >

下面说明在「生产」的准备画面*1 上，进行各项设置的方法。

在以后的说明中除特别注明之外，一般指的是生产已经启动的状态。

*1 生产的支援准备画面具备的功能：从生产的菜单选择[生产辅助]-[支援准备]，在生产画面中选择菜

单操作，即可对生产准备阶段进行检查和调整，提高操作效率。

有关基板传送的详细说明，请参见「4-5-2-5 基板控制」。

有关支援准备的详细说明，请参见「2-12-1 支援准备」。

（注意）启动「生产」需要读入生产程序。

第 1 部基本篇第 2 章生产

2-23

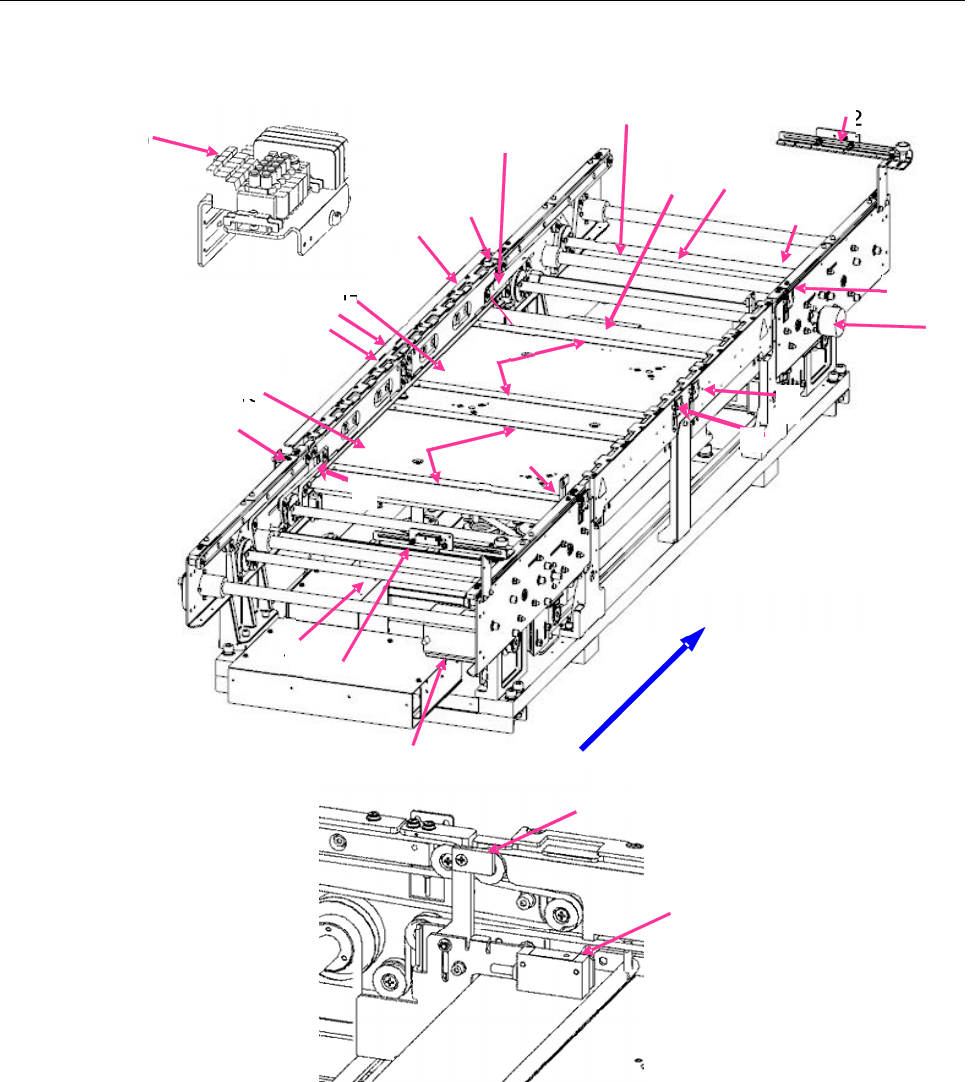

2-7-1-1 传送部的构成

· 传送部的构成 (单通道)

＜基板传送装置各部分的名称＞

1 IN 传感器 9 传送电磁阀 17 支撑销检出传感器受光

2 OUT 传感器 10 传送马达 18 挡块传感器

3 WAIT 传感器光缆受光 11 驱动轴 19 挡块

4 WAIT 传感器光缆发光 12 侧梁 20 (WAIT2 传感器光缆受光)

5 C_OUT 传感器光缆受光 13 支撑台 IN 21 (WAIT2 传感器光缆发光)

6 C_OUT 传感器光缆发光 14 支撑台 OUT 22 (WAIT2 传感器光缆受光)

7 PWB 导轨 15 自动调整宽度马达 23 (WAIT2 传感器光缆发光)

8 支撑台原点传感器 16 支撑销检出传感器发光

基板传送方向
