第 2 部 功能详解篇 第 8 章 机器设置
8-11
8-3-1-3 传送

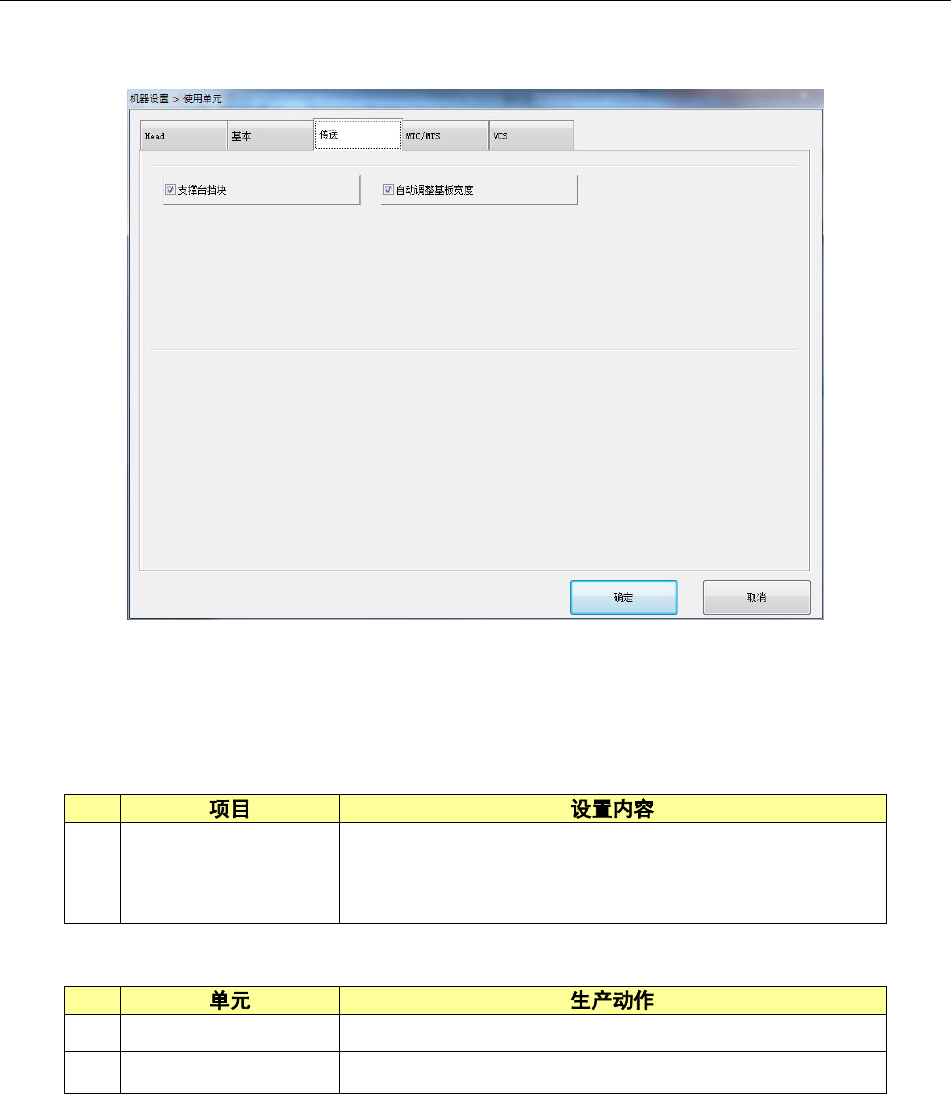

选择传送，即显示以下画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
No.
1
传送
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，
可在不变更生产程序数据的情况下执行吸取贴片。
为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
1
支持台挡块 只要删除功能，即可执行贴片。
2
自动调整基板宽度 只要删除功能，即可执行贴片。
(2) 设置方法
1) 用复选按钮指定要使用的装置单元。
有勾选标记的表示设置为使用，没有勾选标记则设置为不使用。
第 2 部 功能详解篇 第 8 章 机器设置
8-12
8-3-1-4 MTC/MTS

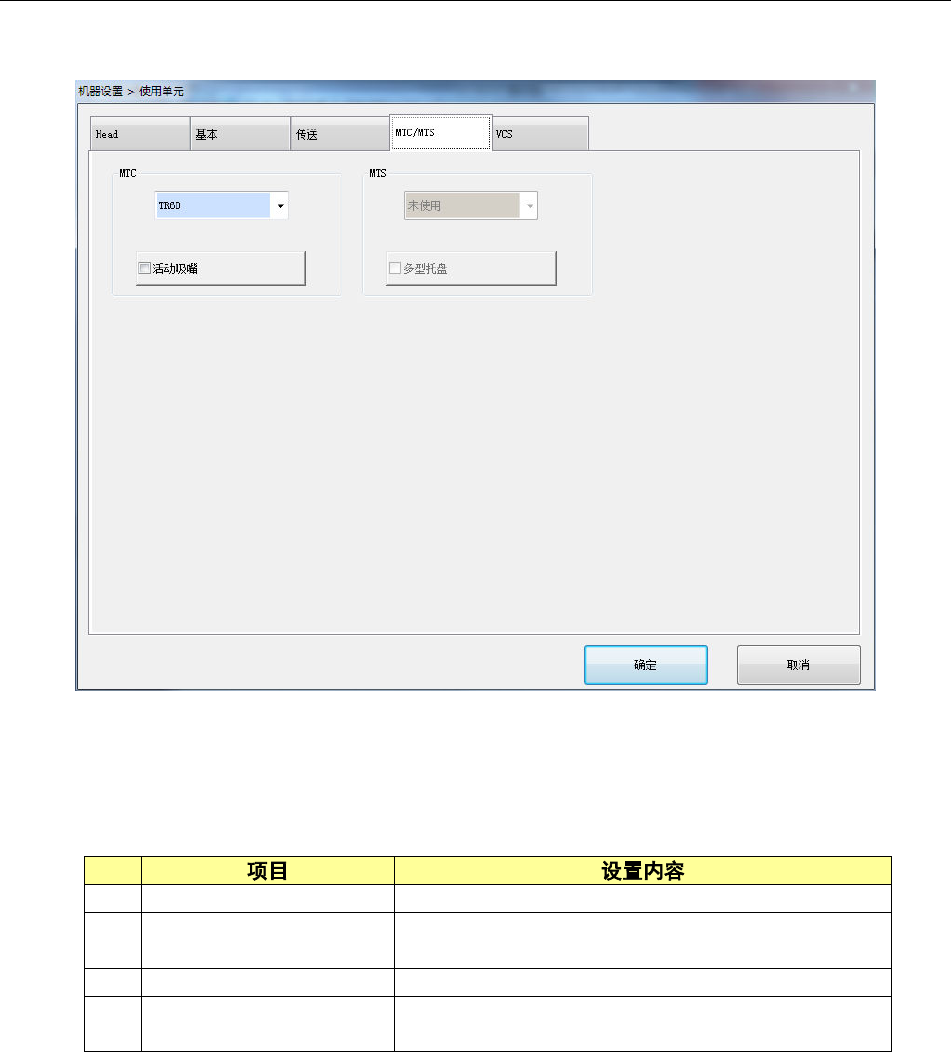

选择MTC/MTS，会显示以下画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
设置 MTS 功能的使用。
No.
1
MTC
设置单元使用／未使用及类型。
2
活动吸嘴
使用 MTC 时，可设置此项。
设置使用／未使用活动吸嘴。
3
MTS
设置单元使用／未使用及类型。
4
多型托盘
使用
MTS
时，可设置此项。
设置多型托盘的使用／未使用。
(2) 设置方法
1) 用组合框选择机型名。
2) 用复选按钮指定多型托盘的使用/未使用。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
第 2 部 功能详解篇 第 8 章 机器设置
8-13
8-3-1-5 VCS

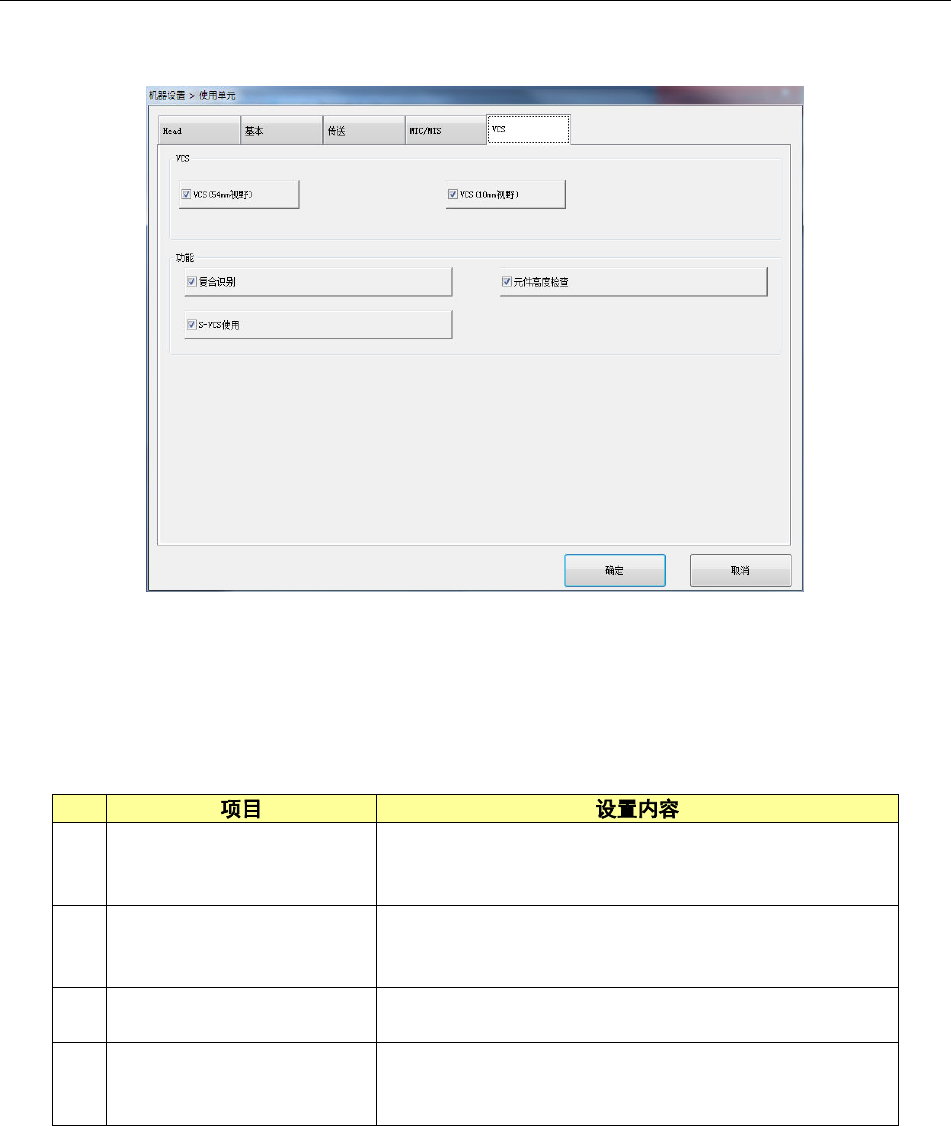

选择VCS，会显示以下的画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
进行 VCS 的使用设置。
No.
1
使用单元(VCS)
如果 VCS 单元发生了故障，在本项目中将其指定为不
使用单元，即可不更改生产程序数据而执行吸取贴片。
设置为未使用时，
VCS
识别元件的贴片将被跳过。
2
复合识别
设定是否使用复合识别。本项目中设定为不使用时，即
使在生产程序数据中设定为使用复合识别，生产中也将
识别为
STOP
动作。
3
元件高度检查
设定复合识别时有无元件高度检查。在本项目设定为不
使用时，即使在复合识别时也不实施元件高度检查。
4
使用 S-VCS
设定是否使用 S-VCS。在本项目设定为不使用时，即使
在生产程序数据中设定为使用 S-VCS ，在生产中也将
识别为
STOP
进行动作。
(2) 设置方法
1) 勾选按钮，指定要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
