第 1 部 基本篇 第4 章 制作生产程序
4-213

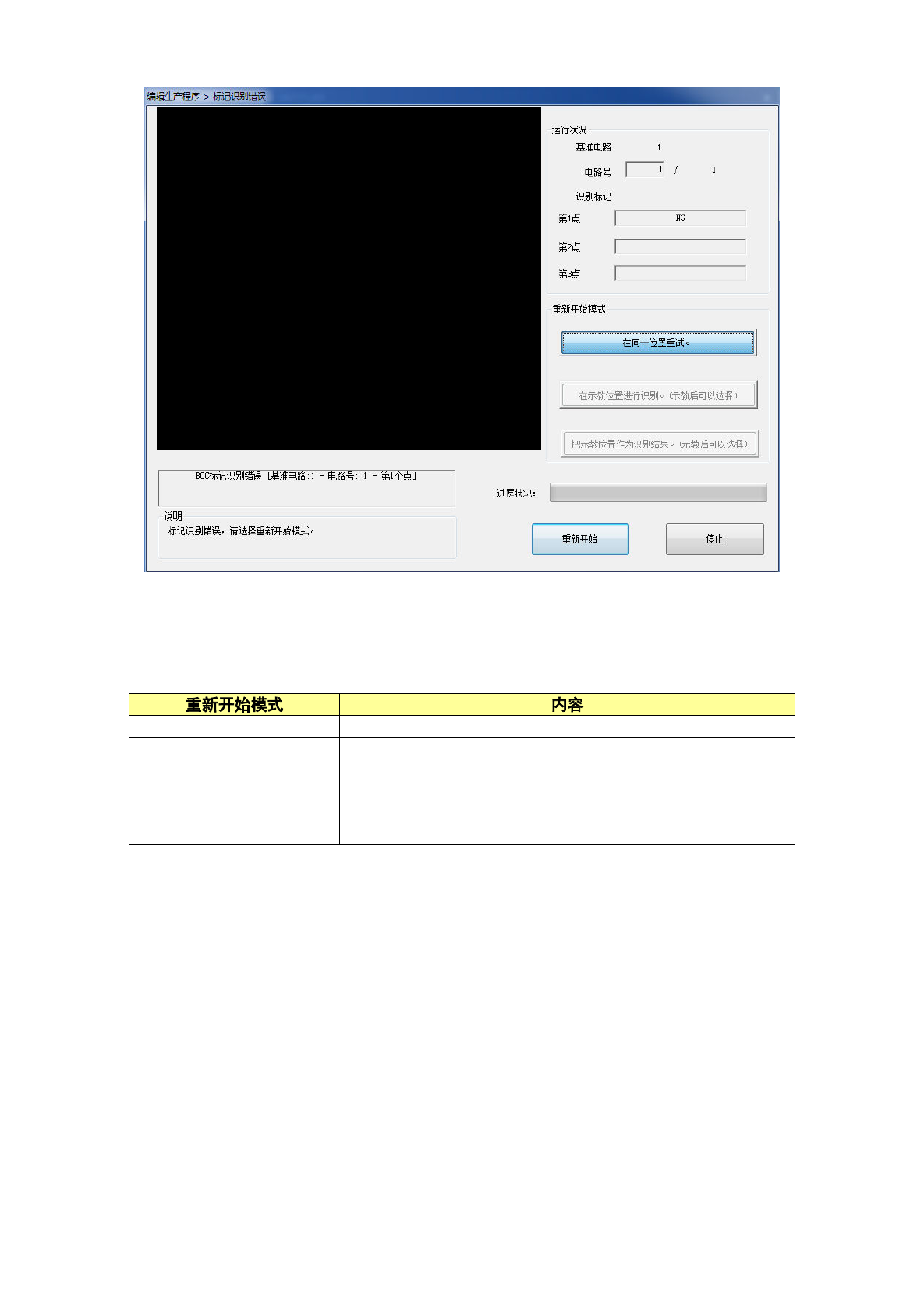

需要重新开始识别时，请选择重新开始模式。
按功能栏的[示教]按钮，可进行坐标示教。
示教坐标前不能选择「在示教位置进行识别」「把示教位置作为识别结果」这 2 项。
在同一位置重试。 在该位置再次进行识别动作。
在示教位置进行识别。
（示教确定后方可选择）
示教坐标后，会变为可选择状态。
在示教后的坐标进行识别动作。
把示教位置作为识别结果。
（示教后方可选择）
示教坐标后，会变为可选择状态。
将示教的位置作为标记识别坐标保存起来。
不进行识别动作。
◇ 上述选择后，需要再进行识别时，请按[重新开始]按钮。
按下[停止]按钮，即退出BOC标记识别画面，返回到编辑程序画面。
第 1 部 基本篇 第4 章 制作生产程序
4-214
4-5-6-2 基准领域标记
此功能用于确认生产程序的编辑内容。
识别基准领域标记时的坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
(1) 识别基准领域标记

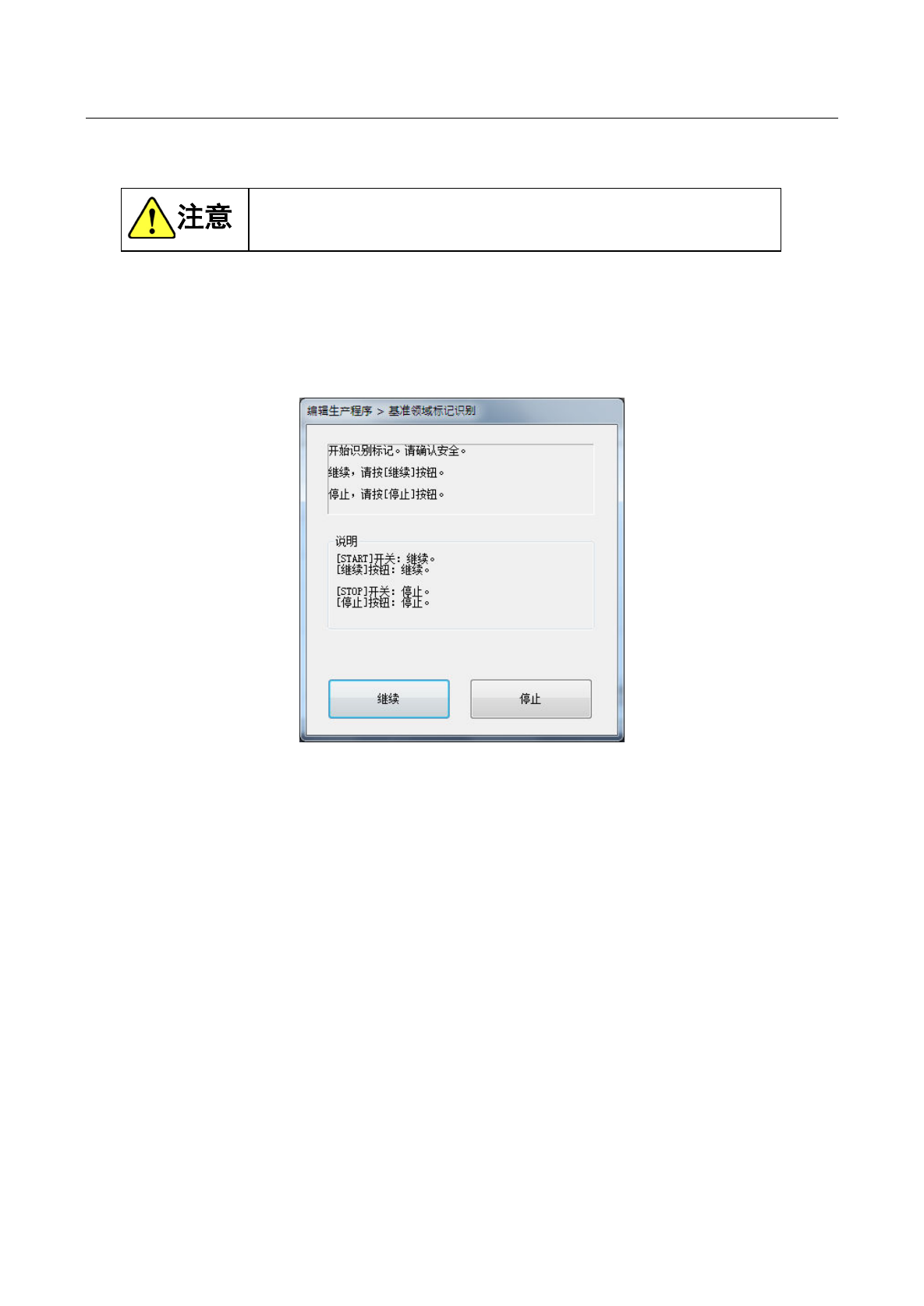

从菜单选择「机器操作」-「基准领域标记」，则会显示确认画面。
确认安全后，请按下<START>开关或[继续]按钮。
第 1 部 基本篇 第4 章 制作生产程序
4-215

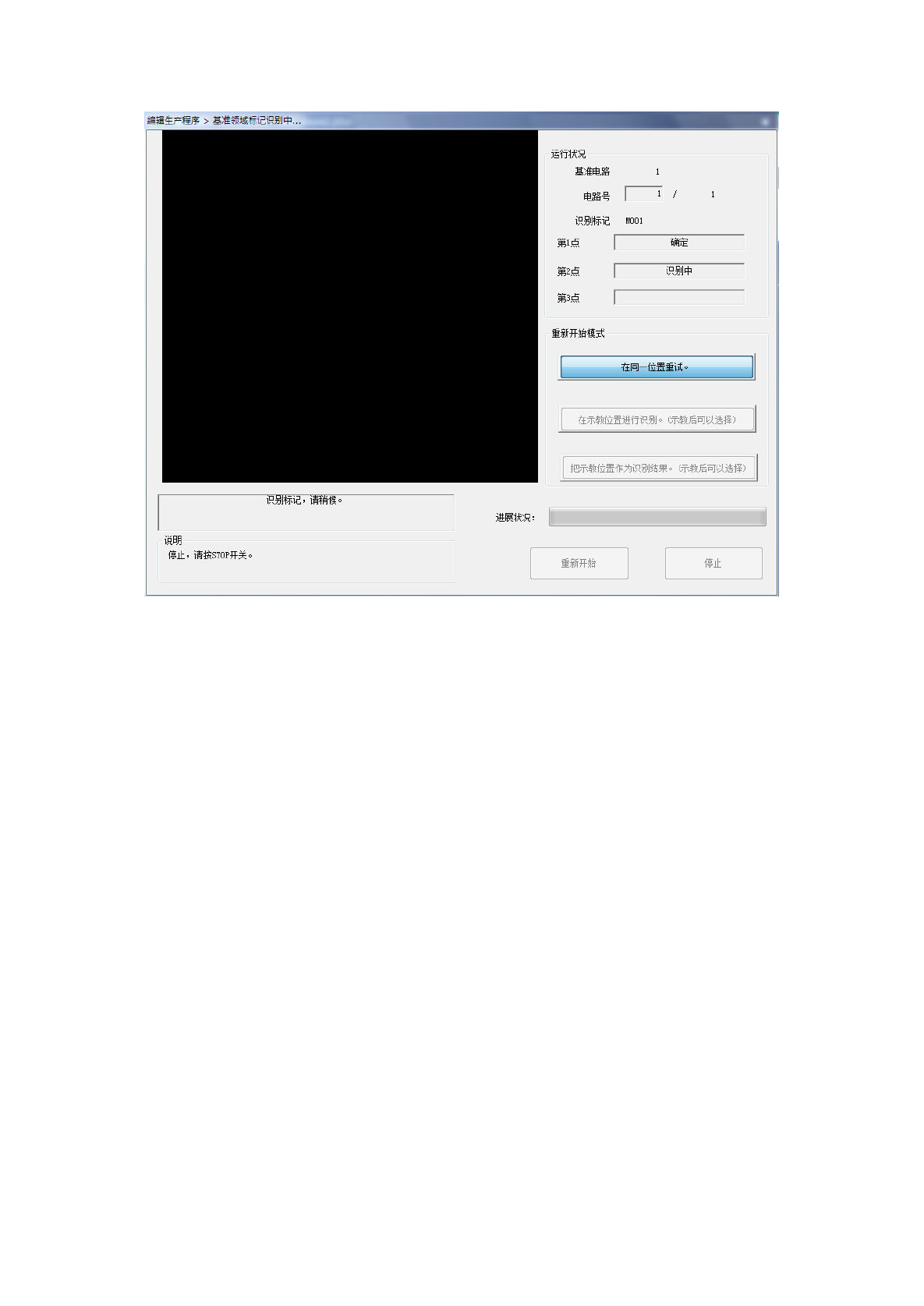

在执行过程中，显示如下画面。
在左上部显示 OCC 拍摄的图像。
当选择了操作选项中的「以 BOC 排列贴片位置」选项时，则进行 BOC 标记识别。
在进行基准领域标记识别过程中，当因某种原因想停止操作时，可按下<STOP>开关停止操作。
运行停止后，返回到开始画面。
1) 运行状况
● 电路号
显示正在进行识别的电路号。(通常仅识别基准电路的基准领域标记)
● 识别标记
显示基准领域标记名称及当前运行点的动作状况。
2) 进展状况
以进度条显示总体个数中识别完成的比例。
