第 1 部 基本篇 第 1 章 装置概要
1-45
3) 贴片元件高度及基板背面传送高度范围
注 1：根据元件高度，软件至 1/6/12/20/25mm 变化
注 2：实装结束的既有元件的高度，为元件高度规格以下。
注 3：激光识别元件的元件高度请参照“1-5 对象元件 (2)激光识别元件的识别高度”
图像识别的元件高度请参照“1-5 对象元件 (3)图像识别元件的识别高度”。
基板夹紧方式
以基板上面为基准，在传送轨道上从固定侧、可动侧两端，钳夹夹板的方式。
基板宽度调整方式
使用马达自动调整基板宽度的方式。（标准装备）
3mm
最大 40mm
基板背面
可贴装范围
基板
元件
3mm
注
1
第 1 部 基本篇 第 1 章 装置概要
1-46
3

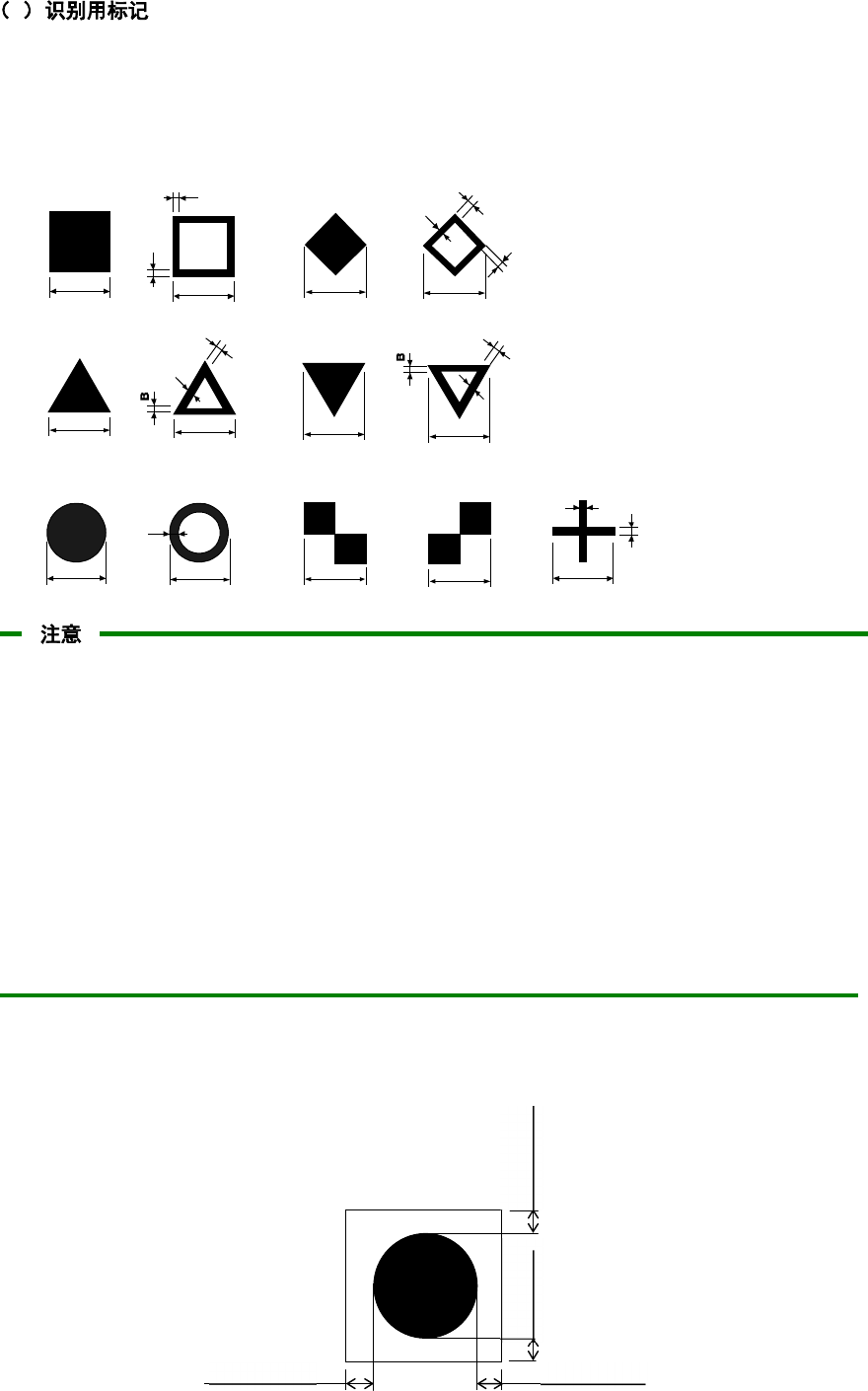

1) 形状
请按下述条件制作识别用标记。
但形状推荐使用均匀涂满的圆形。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记为上述方向的角度，
以90°为单位配置电路时应可识别标记。
2. 一张基板内的基准领域标记，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及焊锡。
4. 最大注册数
基板标记 2组(2个标记或3个标记)
元件定位标记 50组(2对标记～3对标记)
5. 可注册项目
标记编号、重心检测窗、检测时正色／反色的区别
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，可通过注册用户指定的模板进行标记识别。
2) 间隙
请确保各识别标记周围没有导体图案、阻焊剂、标志等，也没有其它元件，要留出空间。
此外，该空间的尺寸请设定为距离识别标记外围X方向0.5mm、Y方向0.5mm以上的正方形。
正方形
中空正方形
菱形 中空菱形
三角形 三角形 中空三角形 倒三角形 中空倒三角形
圆形 中空圆形 格子状(1)
格子状(2) 十字
A 和 C 尺寸 ：
0.5～3.0mm±10%以上
B 尺寸：
0.2mm 以上
0.5
mm
以上
0.5mm 以上
0.5mm
以上
0.5mm
以上
第 1 部 基本篇 第 1 章 装置概要
1-47

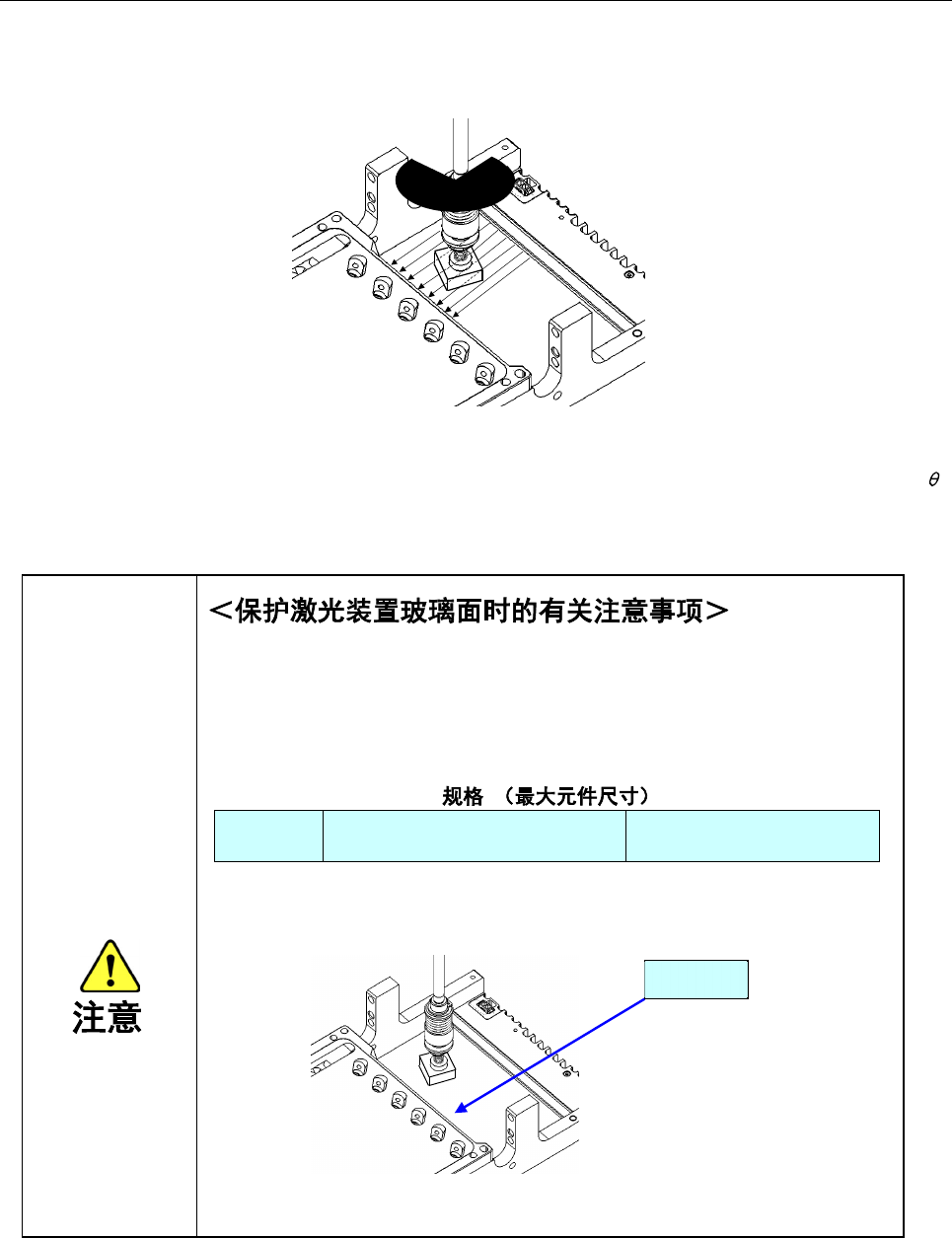

1-7 定心系统
本装置采用非接触式定心方式，从侧面向元件照射LED光，读取其光影，根据激光校准传感器识别元
件位置及角度。
LNC 120-8
上下移动Z轴，用真空吸取元件，向元件投射LED光。LED光线被元件遮住的部分呈阴影，用
轴旋转元件时，阴影宽度便会有变化。
◇ 可从阴影宽度的变化求出所吸取元件的位置偏移及角度偏移，在校正该补正后再进行贴片。
激光装置的元件检测部位外罩是玻璃制品，如果划伤后，可能会造成识别错
误，所以务必注意：
1. 请勿使用超过激光识别最大元件尺寸的元件进行激光识别。
2. 最大元件尺寸的尽管是以下元件，但移动吸取位置时会使元件接触玻璃
面，务请格外注意。
LNC120-8 正方形元件: □50MM 对角线长度 70MM
玻璃面
