3）按照示教处理的操作方法
① 测量元件

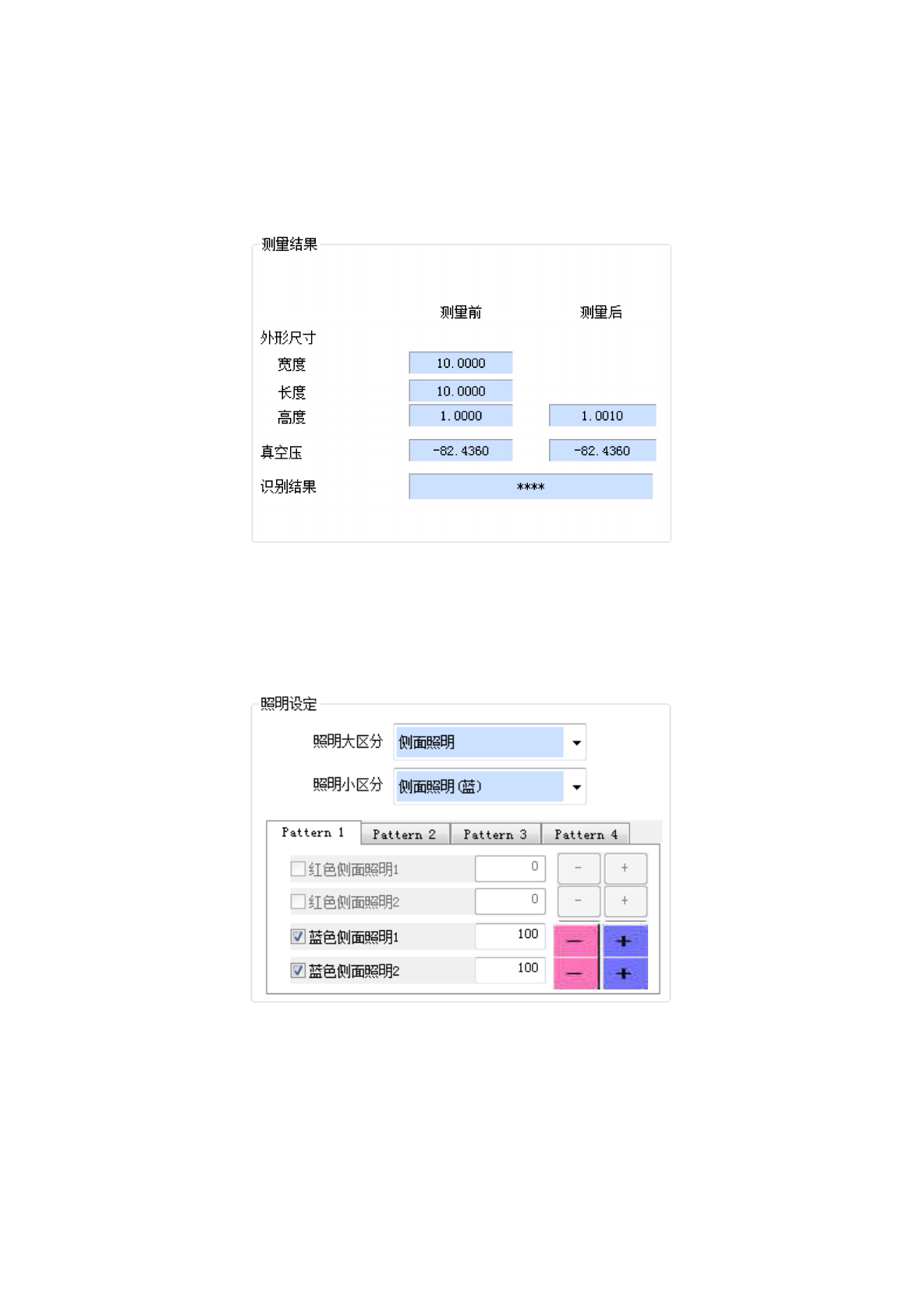

在设置对话框的测量项目中，选择“元件高度”、“吸取真空压”时，可执行元件测量。
从“开始”状态按[次]（下一个）按钮，即可进行元件测量。
测量结束后，会在“测量结果”中显示测量结果的值。
② 照明设定
对元件测量时使用的 VCS 照明类型进行设置，调整亮度。
元件测量后，或没有元件测量时，开始后即可执行此项。
请进行调整，以便可以对元件的球或引脚、外形进行识别。
a) 在“照明大区分”、“照明小区分”中选择 VCS 照明种类。
b) 设置各照明单元的使用/不使用、亮度(20～200)。
c) 可保存 Pattern1～4 的值。通过选项卡选择使用哪个 Pattern。
d) 照明设定结束后，按[次]（下一个）按钮，即转移到倾斜示教。
第 1 部 基本篇 第4 章 制作生产程序
4-278
③ 倾斜示教
执行示教，以便对元件姿势的倾斜进行校正。
a) 图像移动 (分割识别时)
校正倾斜时使用的元件位置会向显示的图像位置移动。
不实施分割识别时，会显示元件整体，因此无需进行图像移动。
b) 指定左上、右上球的位置 (设定球、land 时)
检测出元件左上的球及右上的球，校正这２个球的倾斜。
c) 图像识别设定(设定引脚、外形时)
对元件一部分进行自动检测，校正倾斜。此时，要设置检出方法及检测角度。
第 1 部 基本篇 第4 章 制作生产程序
4-279
1 边 自动检测元件的边的倾斜，进行校正
引脚 1 列 自动检测引脚列的倾斜，进行校正
引脚 2 列 从 2 个引脚列自动检测各中点，结合 2 点直线校正倾斜，使之平行
引脚 2 本 自动检测 2 个引脚前端坐标，结合 2 点直线校正倾斜，使之平行
2 角 自动检测 2 个角，结合 2 个角校正倾斜，使之平行
任意 2 点 校正倾斜，使用户指定的任意 2 点平行
ｄ)分割图像拍照 (分割识别时)
分割识别时，校正元件倾斜后，要对分割图像进行拍照。
之后，对拍照的图像进行合成，作为一个图像叠加显示。
④ 排除区域设置(BGA 元件)
如果电极以外有明亮的部分时，要指定排除区域。
要指定排除区域时，需按追加按钮。
在 VCS 监视器上显示与元件外形相当的窗口框，指定排除区域（电极以外的明亮部分）。
按示教结束按钮，即结束排除区域的指定。排除区域也可以是 0 个。
⑤ 元件中心示教(通用图像元件)
a) 设置球、Land 时
将光标指定到元件的中心。元件的中心，可通过图像识别或手动进行指定。
元件中心的指定方法，根据元件中心设置(图像识别、手动)及光标形式(十字、窗口)的组合而不
同。
十字
指定元件的左上及右下的球，取得各球的中心位置。
将各球的中心位置的中间点作为元件的中心。
直接指定元件中心。
窗口
从设置的窗口框里的球的配置取得元件的中心。 将设置的窗口框的中心作为元件的
中心。
