RS-1使用说明书.pdf - 第203页
第 1 部 基本篇 第 2 章 生产 2-97 2-12-1-4 外形基准位置调整 要进行外形 基准位置 调整。 ・ 外形基准位置调整
第 1 部 基本篇 第 2 章 生产
2-96
2-12-1-3 传送控制
在传送通道状态画面显示后，执行传送动作，进行马达、支撑台等有关控制。
详情内容请参见「第 9 章 手动控制」的「9-4-1 传送控制」的各小项。
第 1 部 基本篇 第 2 章 生产
2-97

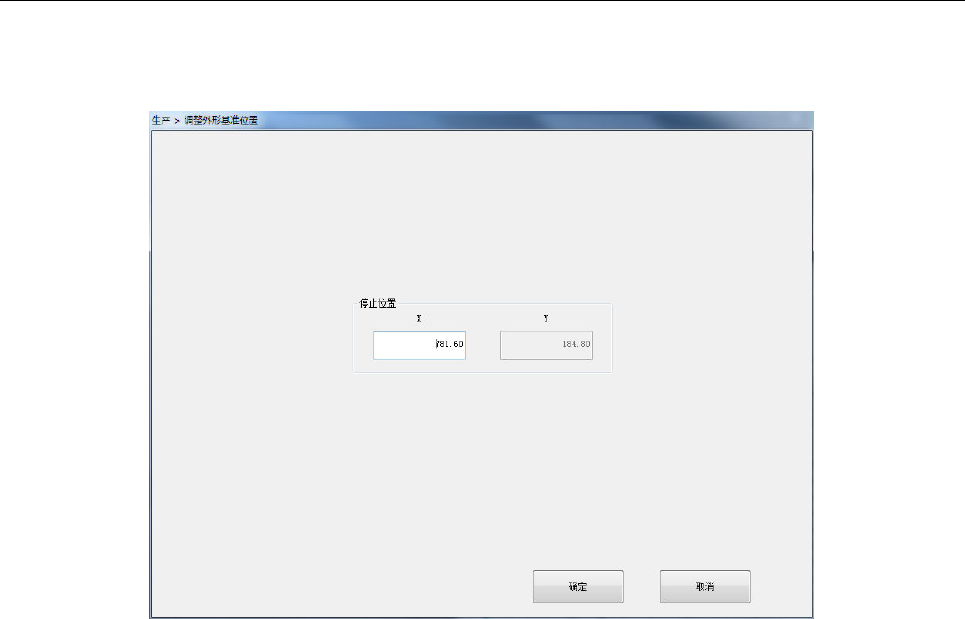

2-12-1-4 外形基准位置调整
要进行外形基准位置调整。
・ 外形基准位置调整
第 1 部 基本篇 第 2 章 生产
2-98

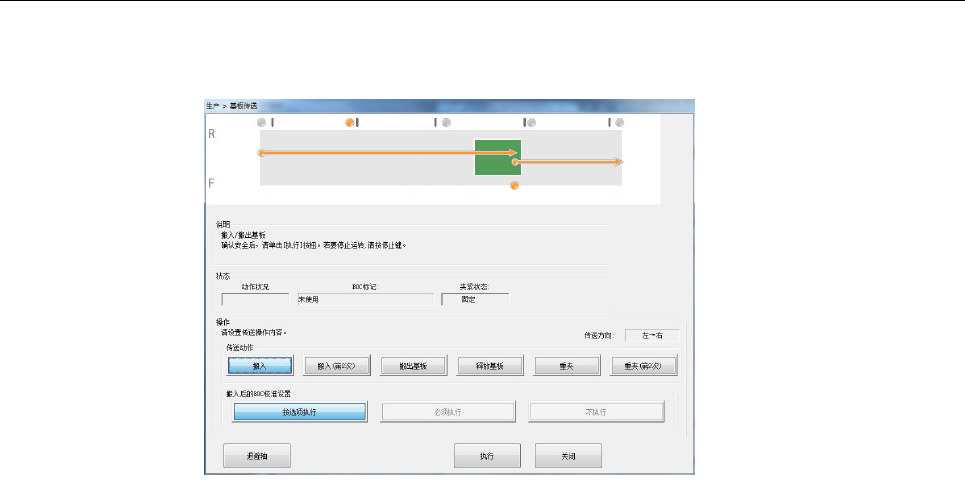

2-12-1-5 基板传送
显示各种传感器的状态，一边进行基板搬入、基板搬出、释放基板、个别控制、自动调整基板宽度，
一边进行传送相关的调整。
(1) 操作
① 传送动作
选择传送动作。可选择（基板）搬入、（基板）搬入(第 2 次)、搬出（基板）、释放基板、重夹。
(（基板）搬入(第 2 次)仅单通道传送才能选择)
起动时选择「基板搬入」。
② 搬送动作显示
根据指定的传送动作、动作站点，以图形显示传送状态的变化。
③ 搬入后的 BOC 校准设置
选择基板搬入是否立即实施 BOC 校准。
「按照操作选项」…根据操作选项的设置决定是否进行 BOC 标记识别。
「必须执行」…必须进行 BOC 标记识别。
「不执行」…不执行 BOC 标记识别。
④ 状态
显示执行传送动作中的信息。
显示传送方向、BOC 标记、固定状态的信息。
⑤ 轴退避
将轴进行退避。
⑥ 执行
按下执行按钮，执行[基板搬入]、[基板搬出]、[释放基板] 、[重夹]动作。
