第 2 部 功能详解篇 第 7 章 操作选项 7-5 7-3 图像 设置对于图 像的操作选项 。 7-3-1 示教 按下［示教］ 按钮，会显 示 “ 示教选 项设置画面” 。
第 2 部 功能详解篇 第 7 章 操作选项
7-4

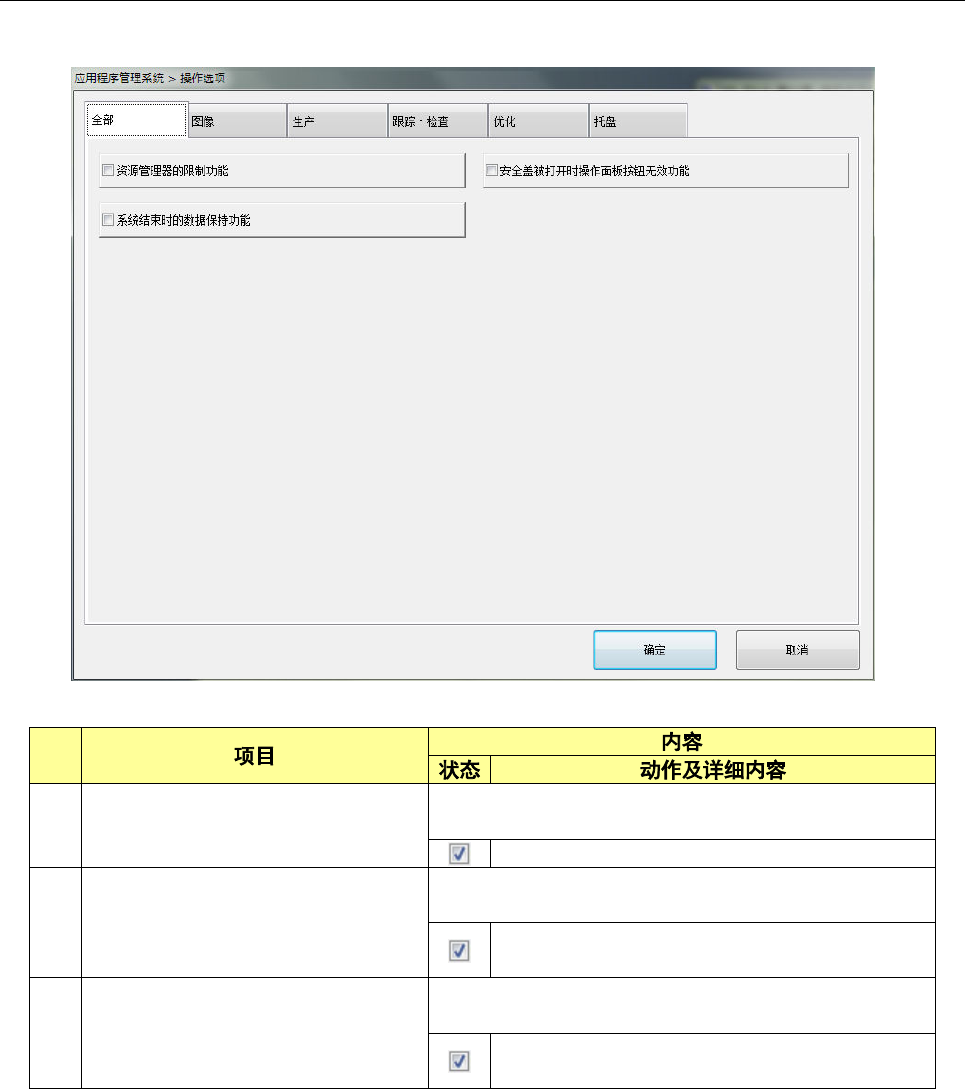

7-2 全部
设置对应的全部（统管整体的）操作选项。
No
1
资源管理器的限制功能
设置通过用户级别限制使用 Windows 资源管理器的功
能。
通过用户级别限制使用
Windows
资源管理器。
2
安全盖被打开时操作面板按钮无效功
能
设置打开安全盖（罩）时除操作面板的 STOP 开关以外
所有开关无效的功能。
打开安全盖（罩）时除操作面板的 STOP 开关以
外所有开关无效。
3
系统结束时的数据保持功能
设置退出桌面画面时，保存读入的生产程序信息，下次
启动时恢复生产程序信息的功能。
退出桌面画面时，保存读入的生产程序信息，下
次启动时恢复生产程序信息。
第 2 部 功能详解篇 第 7 章 操作选项
7-5
7-3 图像
设置对于图像的操作选项。
7-3-1 示教

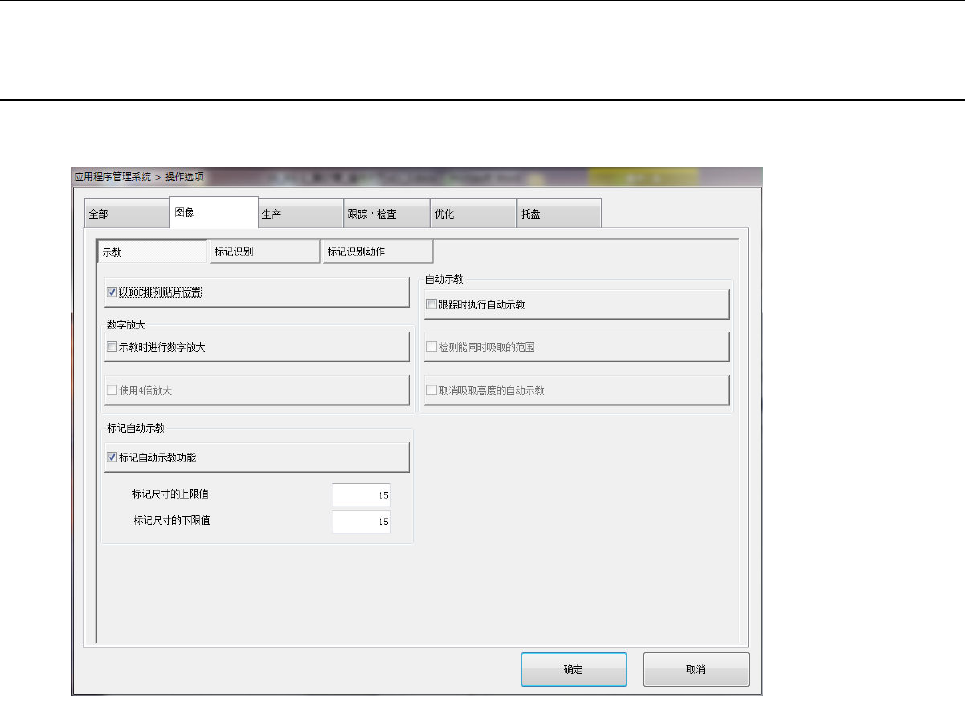

按下［示教］按钮，会显示“示教选项设置画面”。
第 2 部 功能详解篇 第 7 章 操作选项
7-6
No.
1
以 BOC 排列贴片位置
设置在数据编辑等示教贴片位置时，是否要执行 BOC 校
准。
示教贴片位置时，移动到 BOC 校正后的坐标。
获取值后，执行逆向校正。
因此，可对基板示教正确的贴片位置坐标。
2
数字放大
示教时进行数字放大
设置在跟踪示教时是否使用 WINDOW 按钮进行数字放
大功能。
示教中使用 WINDOW 按钮进行数字放大。
3
使用 4 倍放大
设置「示教时进行数字放大」后，再设置是否要放大４
倍。
数字放大 4 倍显示。
4
自动示教
跟踪时执行自动示教
设置是否在吸取跟踪中执行自动示教。
※此项设置在生产时执行吸取跟踪时有效。不影响从编
辑程序调出的自动示教。
在吸取跟踪时自动示教。
5
检测能同时吸取的范
围
在勾选「跟踪时执行自动示教」的情况下，可设置检查
可同时吸取的范围。
检查可同时吸取的范围。
6
取消吸取高度的自动
示教
在勾选「跟踪时执行自动示教」的情况下，设置是否执
行自动示教吸取高度
Z
坐标。
在自动示教中不执行 Z 坐标的示教。
7
标记自动示
教
标记自动示教功能
设置是否执行 BOC 标记的自动示教。
执行标记自动示教。
8
标记尺寸的上限值
勾选了「标记自动示教功能」时，设置标记尺寸的上限
值。
输入 设置标记尺寸的上限值（％）。
9
标记尺寸的下限值
勾选了「标记自动示教功能」时，设置标记尺寸的下限
值。
输入 设置标记尺寸的下限值（％）。
