第 2 部 功能详解篇 第 7 章 操作选项
7-26
7-5-2 检查动作
按下［检查动作］按钮，会显示“检查动作设置画面”。
No.
1
贴片以后，检查元件释放
设置元件贴片时执行元件离开吸嘴确认。
在元件贴片动作后 Z 轴上升时，使用激光确认元
件是否残留在吸嘴上。
忽略元件数据的[元件释放确认]的指定，不进行确
认。
2
激光高度０时检查附近有无元件
变更激光高度为 0 以上元件的吸取检查高度，防止因吸嘴
导致的误检出。
对激光高度设置为 0 以上的元件，使用激光对吸
嘴前端 0.1mm 以下进行吸取检查。
与激光高度的设置值无关，使用激光以激光高度
进行吸取检查。
3
无元件暂停后，重新运行时测量元件
高度
设置无元件（暂停后）重新运行时测量元件高度。HMS
装置未设置时，不能选择此项。
无元件（暂停后）重新运行时执行元件高度测量。
第 2 部 功能详解篇 第 7 章 操作选项
7-27
4
无元件暂停后，重新运行时验证元件
设置无元件（暂停后）重新运行时的验证检查。CVS 装置
未设置时，不能选择此项。
无元件（暂停后）重新运行时进行验证元件。
5
启动生产时执行自动对象元件验证
设置生产开始时，自动执行对象元件的验证检查。
CVS
装置未设置时，不能选择此项。
执行生产开始时自动验证检查。
6
跟踪吸取后进行验证
设置跟踪吸取位置后，是否验证检查。CVS 装置未设置时，
不能选择此项。
跟踪吸取位置后，进行验证检查。
7
拼接后执行验证检查
检测拼接点时，对是否执行新卷轴最开头元件的验证检查
进行设置。
未设置
CVS
装置时不能进行选择。
检测拼接点时，在吸取新卷轴最开头的元件时执
行验证检查。
拼接误检出次数
（次）
设定拼接点检测动作时的误取次数。
拼 接 检 测 区 域
（
mm
）
拼接检测时，设置元件卷轴的长度。
8
变更检查角度
设定共面性检查的检查角度。
在
MSP
不允许变更共面性检查角度时，不能进行选择。
根据元件种类，在以下的角度下进行检查。
SOP、TSOP、连接器：90 或 270 度中接近贴片
角度的角度
TSOP：0 或 180 度中接近贴片角度的角度
QFP、PQFP (BQFP)：45、135、225、315 度中
接近贴片角度的角度
在元件数据的检查角度下进行检查。
第 2 部 功能详解篇 第 7 章 操作选项
7-28

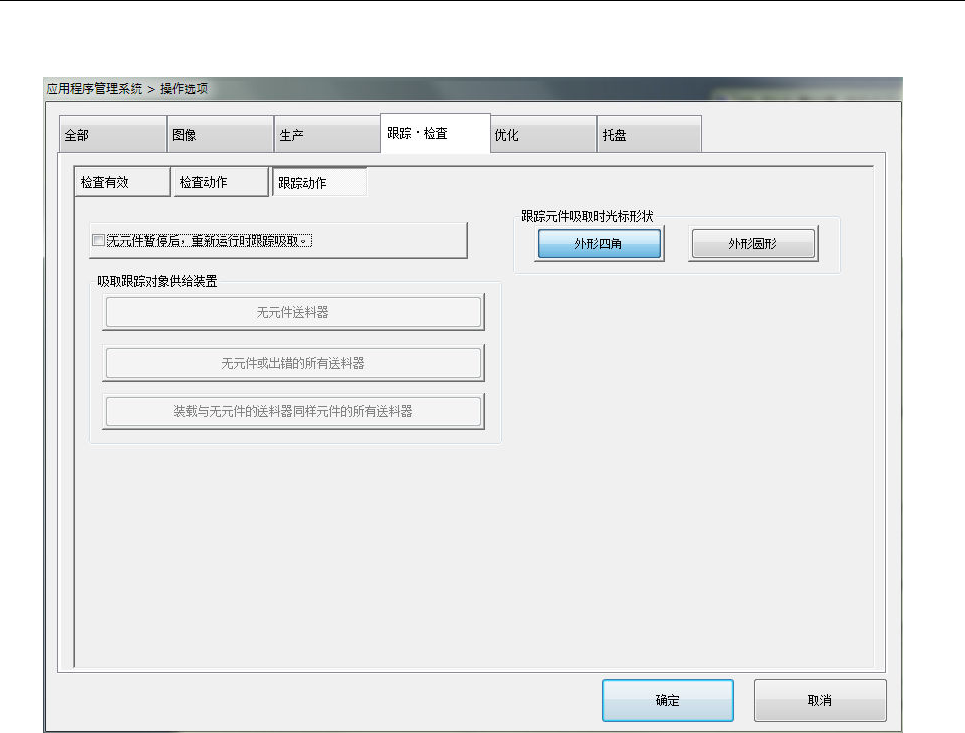

7-5-3 跟踪动作
按下［跟踪动作］按钮，会显示“跟踪动作设置画面”。
