第 2 部 功能详解篇 第 12 章 选项组件
12-96
2) 从机器设置画面菜单选择 [单元设定] － [共面检测]。
请指定重试次数及基准平面。
No.
项目
设定内容
1
重试次数 为取得共面性参数的重复次数
2
基准平面 选择以 3 点法或是最小二乘法确定基准平面
3
IP 地址 设定分配给共面性的 IP 地址。
4
子网掩码 设定分配给共面性的子网掩码。
详情请参见「8-3-6-8 共面性」。
◆ 球元件 ：与基准面的设定无关，使用最小二乘法执行计算｡
◆ 单方向连接器 ：与基准面的设定无关，仅使用最小二乘法
执行计算平行（共线性）。
i
第 2 部 功能详解篇 第 12 章 选项组件
12-97
12-13-5 操作选项

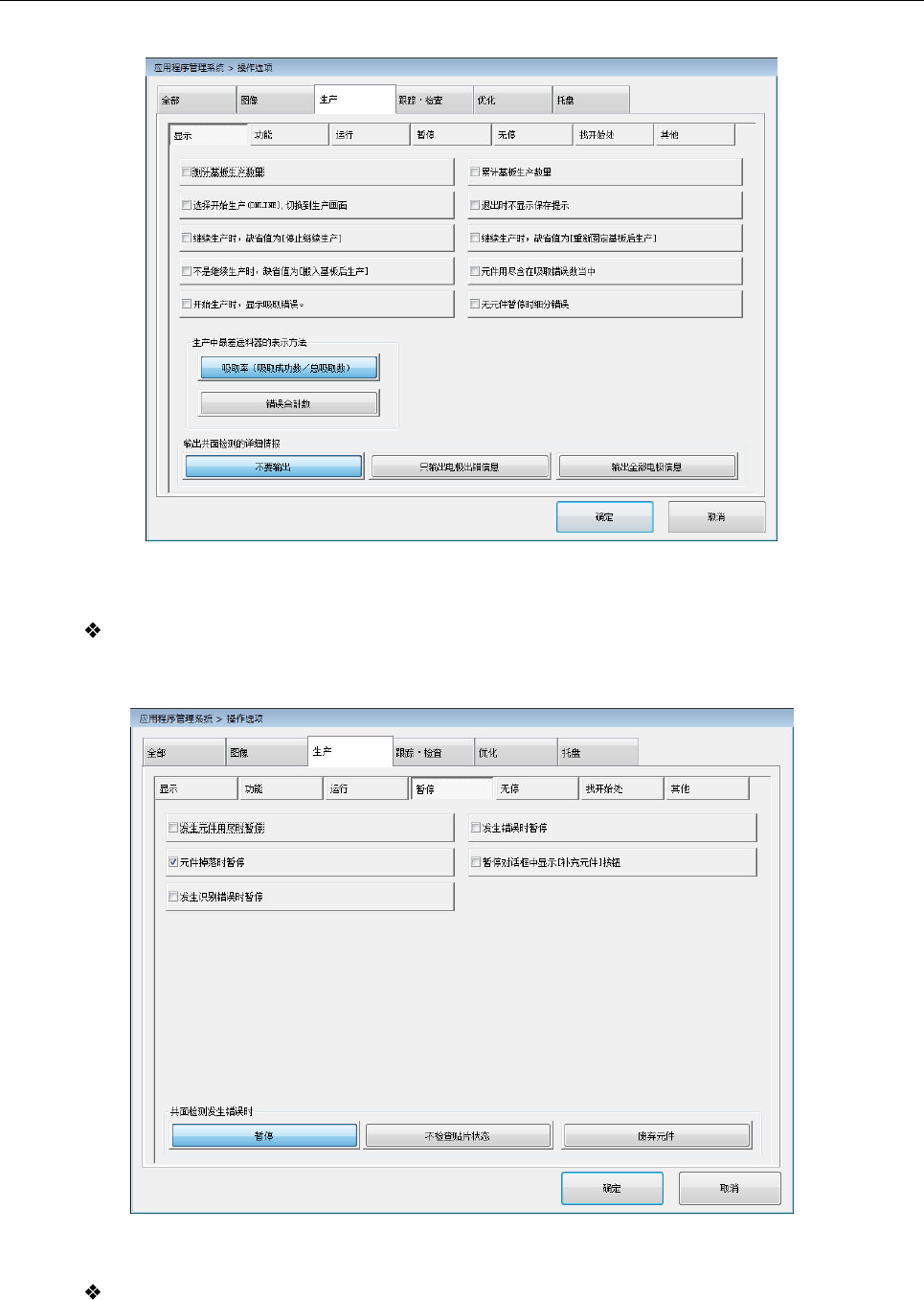

请从菜单选择 [机器设定] - [操作选项]，打开操作选项画面，选择 [生产] - [显示] 选项卡。
请设定各项目。
详情请参见「7-4-1 显示」。
请从菜单选择 [机器设定] - [操作选项] 打开操作选项画面，选择 [生产] - [暂停] 选项卡。
请设定各项目。
详情请参见「7-4-4 暂停」。
第 2 部 功能详解篇 第 12 章 选项组件
12-98
请从菜单选择 [机器设定] - [操作选项] 打开操作选项画面，选择 [跟踪・检查] - [检查有效] 选项卡。
请设定各项目。
v详情请参见「7-5-1 检查有效」。
请从菜单选择 [机器设定] - [操作选项] 打开操作选项画面，选择 [跟踪・检查] - [检査动作] 选项卡。
请设定各项目。
v详情请参见「7-5-2 检查动作」。
