第 1 部 基本篇 第 4 章 制作生产程序 4-192 在移动轴中 选择 θ 轴的状 态下，按画面左侧 的左右旋转方向 按钮， Head 即旋转。 旋转方向为 从贴片机 上方看的方向。 按 [0] 、 [90] 、 [1 80] 、 [270] 按钮， 吸嘴 Head 即旋 转到各数值的角度 。 为了避免人身 伤害， 在示 教操作过程中， 切勿将 手放入装置内部， 也不要将脸 和头靠近装置 。
第 1 部 基本篇 第4 章 制作生产程序
4-191
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
第 1 部 基本篇 第4 章 制作生产程序
4-192

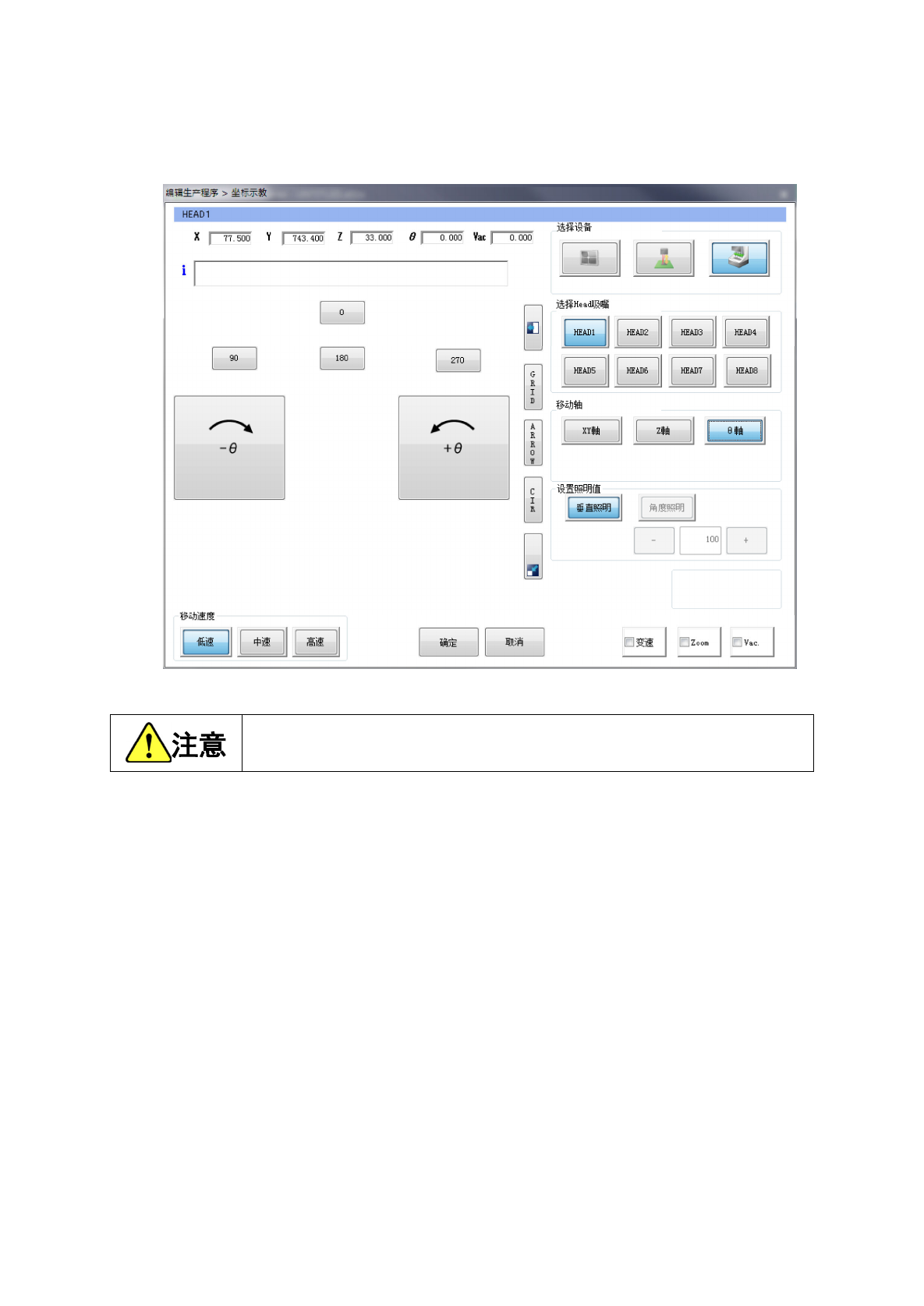

在移动轴中选择 θ 轴的状态下，按画面左侧的左右旋转方向按钮，Head 即旋转。
旋转方向为从贴片机上方看的方向。
按[0]、[90]、[180]、[270]按钮，吸嘴 Head 即旋转到各数值的角度。
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
第 1 部 基本篇 第4 章 制作生产程序
4-193

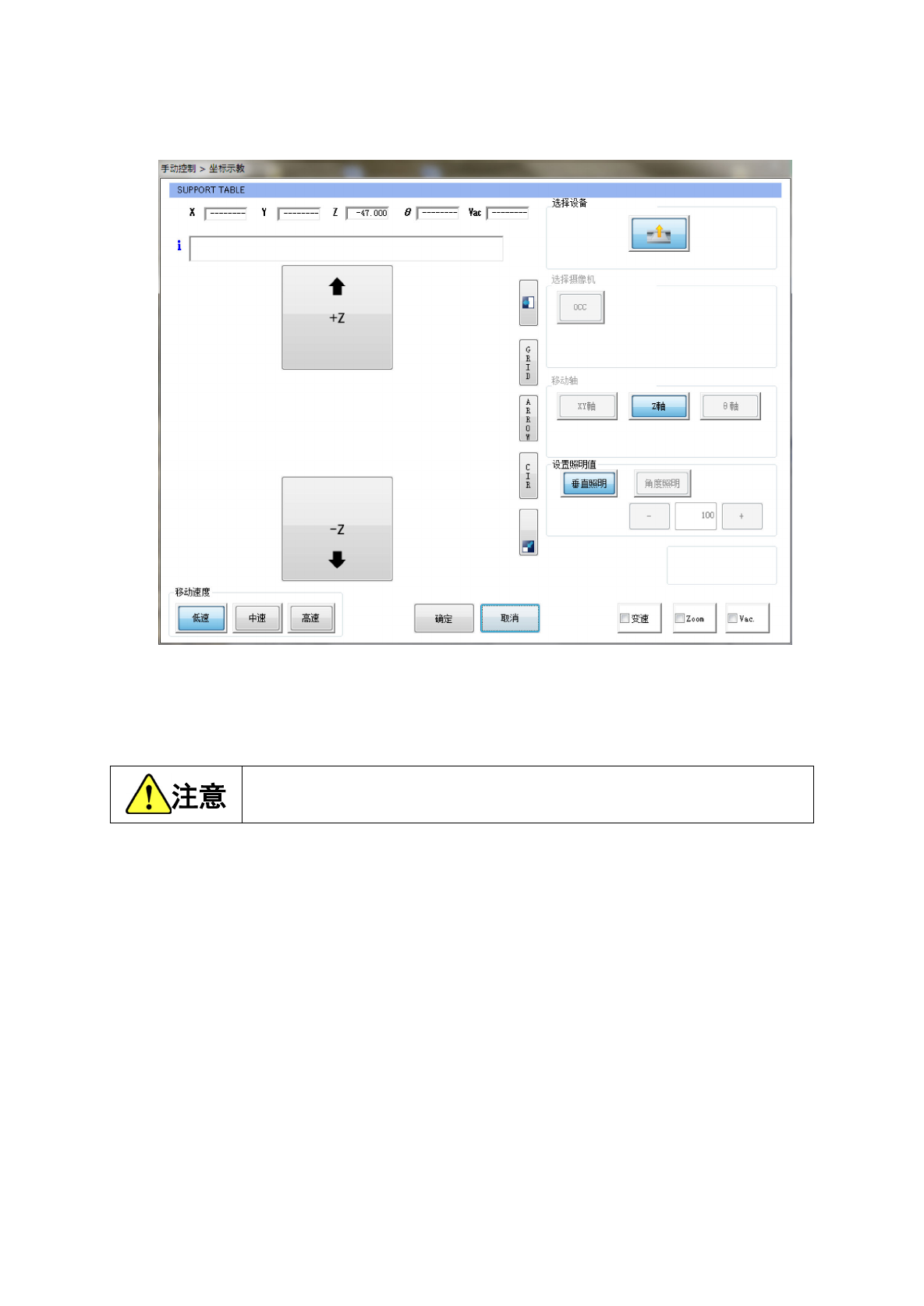

(4) 过支撑台示教
通过基板厚度等项目启动示教，即可启动支撑台的示教画面。
按画面左侧的上下方向箭头按钮，支撑台就会上下移动。
支撑台移动的当前坐标，会显示在画面上部。
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，也不要将脸
和头靠近装置。
