第 1 部 基本篇 第4 章 制作生产程序
4-123
(14) 表面背面判定/方向检查设定
选择图像 4 选项卡时，打开以下画面。
[控制 1]选项卡是对识别的设定，[控制 2]选项卡是设定照明详细的选项卡。
有关照明的设定仅适用于进行 BGA,FBGA 元件方向检查时。
大分类
(仅 BGA,FBGA 元件)
选择照明的类型。
・反射照明
・透过照明
・侧面照明
小分类
(仅 BGA,FBGA 元件)
详细选择照明的类型。
・标准
・CBGA
・LGA
・蓝色侧面照明
・红色侧面照明
・小元件用
检查用标记的偏移量
从元件中心到识别部分中心的偏移量设定在
-
50
～
50
内。
检查用标记的尺寸
图像识别的窗口尺寸设定在 0.01～50 内。
为方形芯片时，默认值短边为*0.7mm。
为
BGA,FBGA
时，默认值为空白。
检查算法
选择图像识别的算法。
平均值为明亮
平均值为昏暗
有明亮的像素
有昏暗的像素
标准偏差大
标准偏差小
检查阈值
图像识别的阈值在
0
～
255
范围内设定。
[控制 2]选项卡的输入内容与 [图像 3]的[控制 3]选项卡内容一样。(图案仅有 1 种。)
第 1 部 基本篇 第4 章 制作生产程序
4-124
4-3-6 吸取数据
可指定供给各元件的位置和吸取位置。
安装在供料器台架上的元件供给装置，有带式供料器、料管供料器、托盘支架、DTS 及 MTC、MTS。
RS-1 中，RF 台架和 RF/EF 台架均是１个供料器台架上有 56 条轨道，安装了供料器的轨道的编号就
是吸取数据的配置编号。

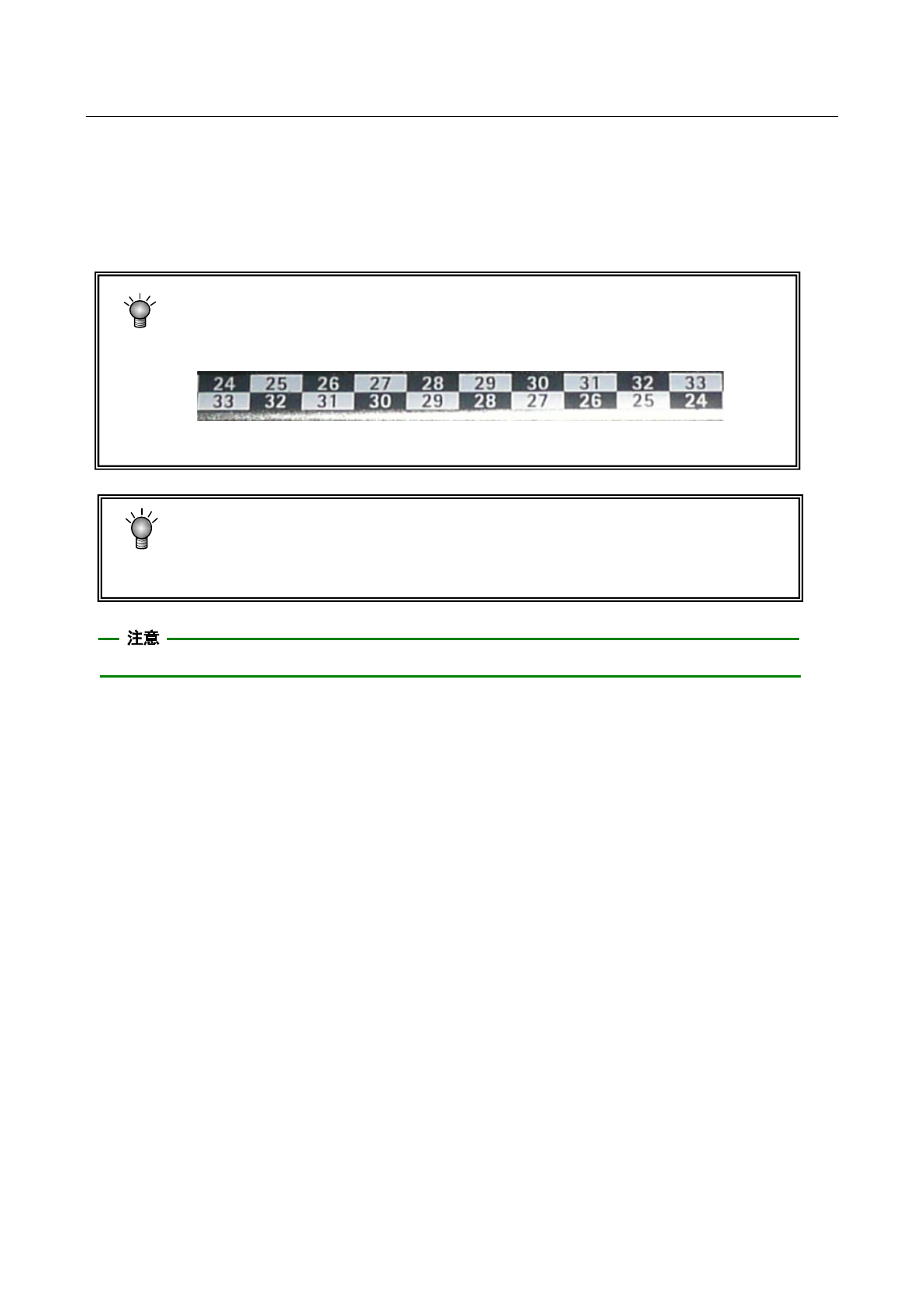

※ 供料器台架上标有上下 2 排编号。
安装在前侧时，上排编号为供料器的设置编号，安装在后面时，下排编号为供料
器的设置编号。
※ 吸取位置根据优化自动配置，在下列情况时，请通过手动进行配置。
●固定供料器的配置时
●进行优化后，变更供料器的配置时
当读入其他机型的生产程序文件时，由于台架轨道数与以前不同等原因，吸取数据将被清除。
第 1 部 基本篇 第4 章 制作生产程序
4-125
4-3-6-1 吸取数据画面的显示

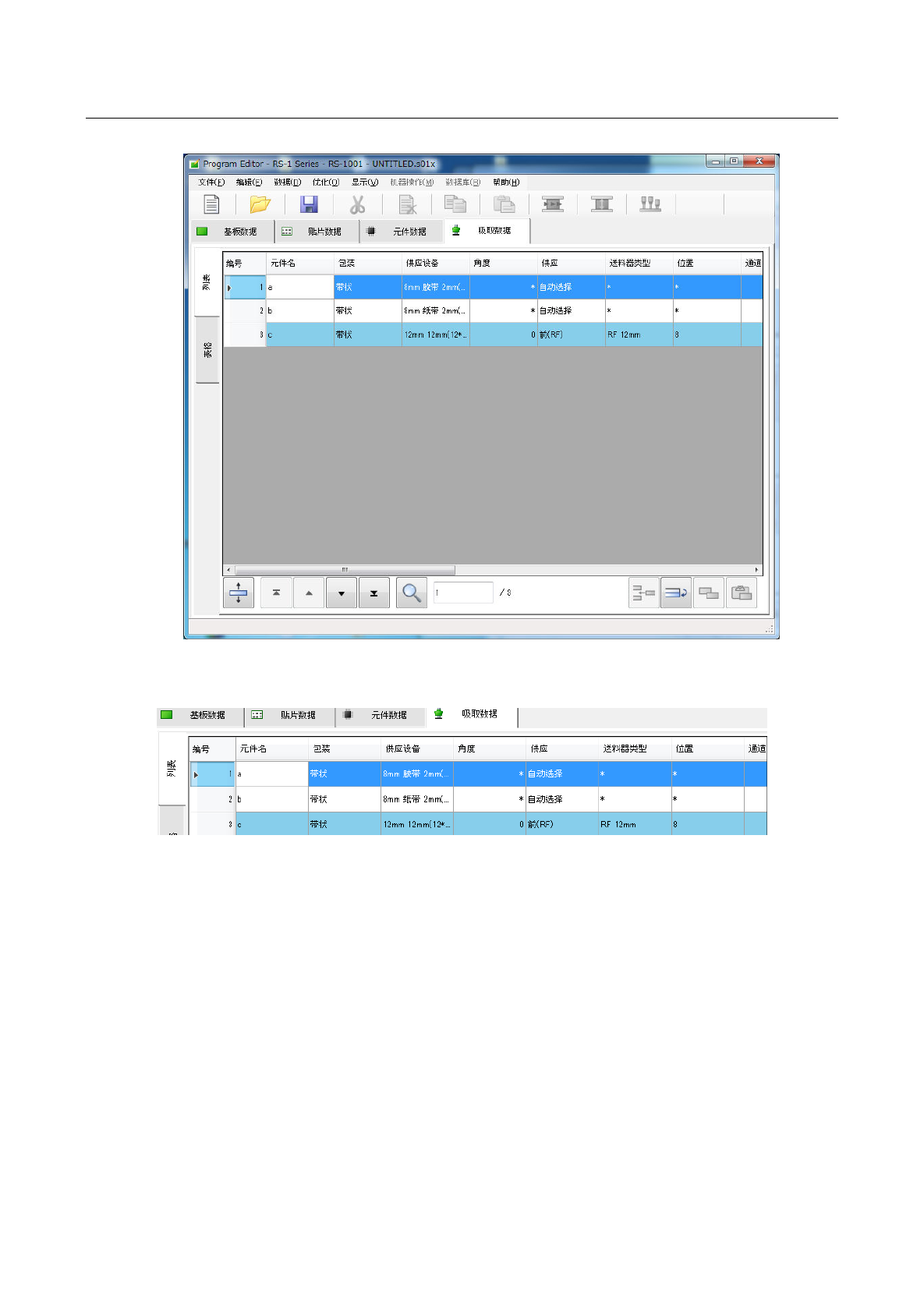

要显示吸取数据时，会先打开列表画面。
在列表画面中供料器类型为电动供料器、电动管式、电动托盘的项目会显示浅蓝色。
有关自动示教对象的吸取数据，可在自动示教项目（仅列表显示）中列出是否已自动示教完成。
