第 1 部 基本篇 第 2 章 生产 2-30 ② 请按下 ［吸取跟 踪］按钮。 显示以下的摄 像机跟 踪吸取位置画面。 在打 开吸取 跟踪自 动传 送画面之 前， 轴会移动 。在执 行前， 请务 必确认设 备内 部没 有人在 进行作 业。 为了防止 人身 伤害，在 机器运 行过程 中切 勿将手伸 入设 备内部，脸和 头也不 要靠近设备。 * 吸取位置跟踪 的详情，请参见 「 2-14-7 摄像机跟踪吸取 位置」 。
第 1 部 基本篇 第 2 章 生产
2-29
2-7-2 元件供应部分的准备
请在台架上安装可以使用的供料器。
安装后，请进行吸取跟踪。
＜步骤＞
① 请从生产菜单选择［支援准备］。
请按下［送料器设置］按钮。

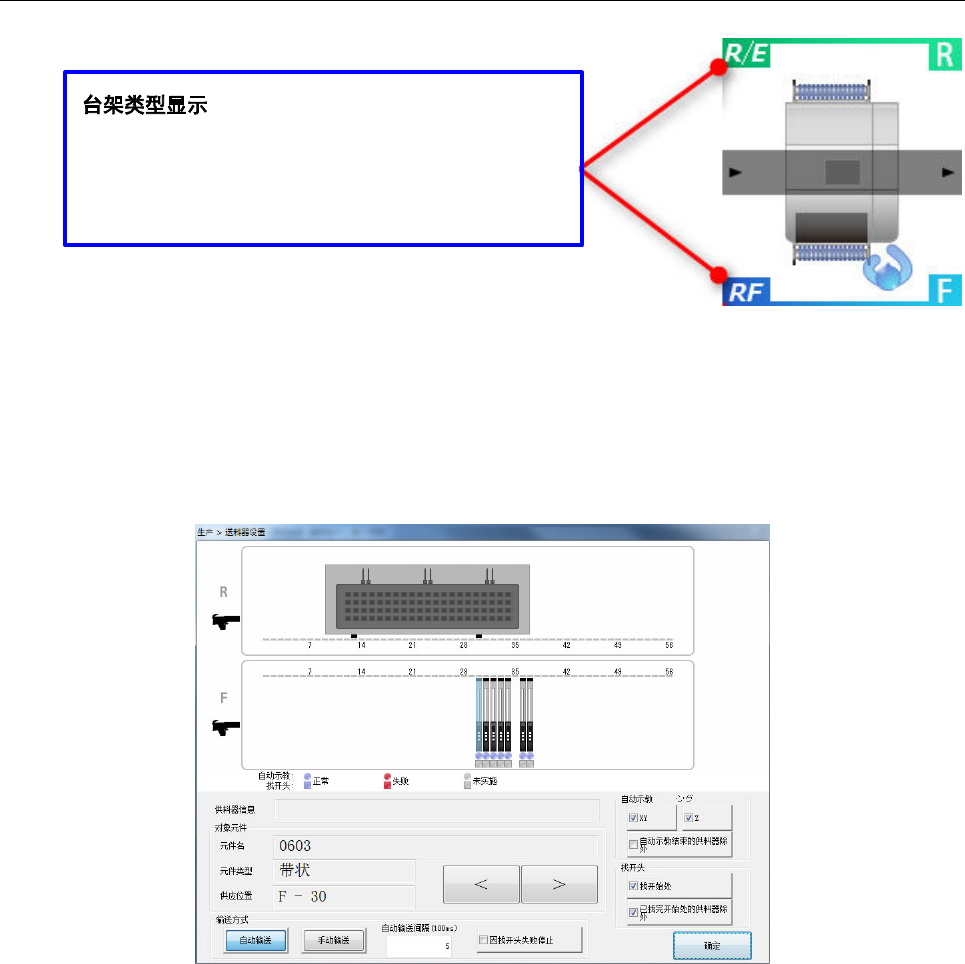

显示以下的送料器设置画面。
会显示当前的台架类型。
根据台架类型，有的供料器不能使用。
R/E：可以使用 RF 类型、EF 类型的电动供料器。
RF：可以使用 RF 类型的电动供料器。
第 1 部 基本篇 第 2 章 生产
2-30
② 请按下［吸取跟踪］按钮。

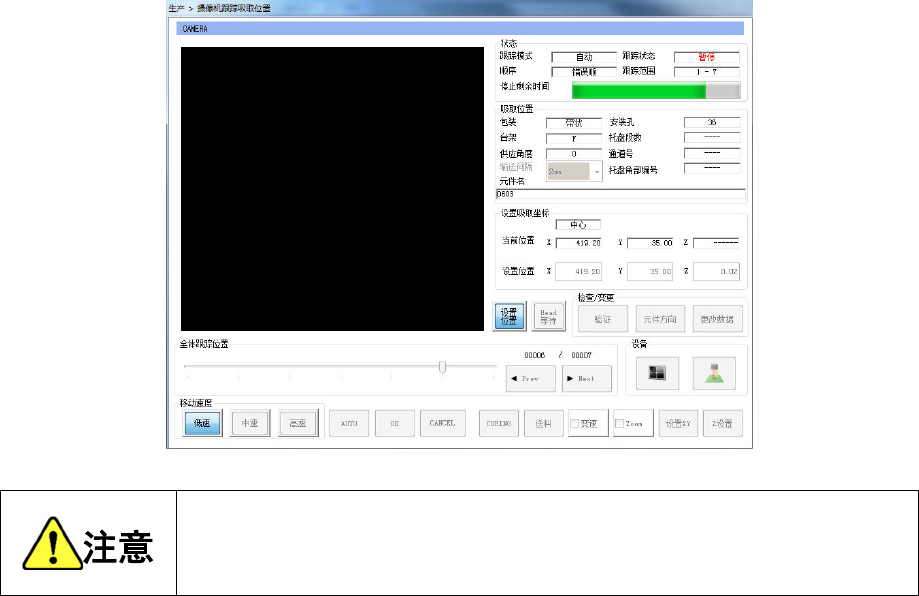

显示以下的摄像机跟踪吸取位置画面。
在打开吸取跟踪自动传送画面之前，轴会移动。在执行前，请务必确认设备内
部没有人在进行作业。为了防止人身伤害，在机器运行过程中切勿将手伸入设
备内部，脸和头也不要靠近设备。
* 吸取位置跟踪的详情，请参见「2-14-7 摄像机跟踪吸取位置」。
第 1 部 基本篇 第 2 章 生产
2-31
2-7-3 ATC 的准备
请确认「机器设置」的设定与ATC中设定的吸嘴编号是否一致。
＜步骤＞
① 请从生产菜单选择［支援准备］。
请按下［支援吸嘴设置］按钮。

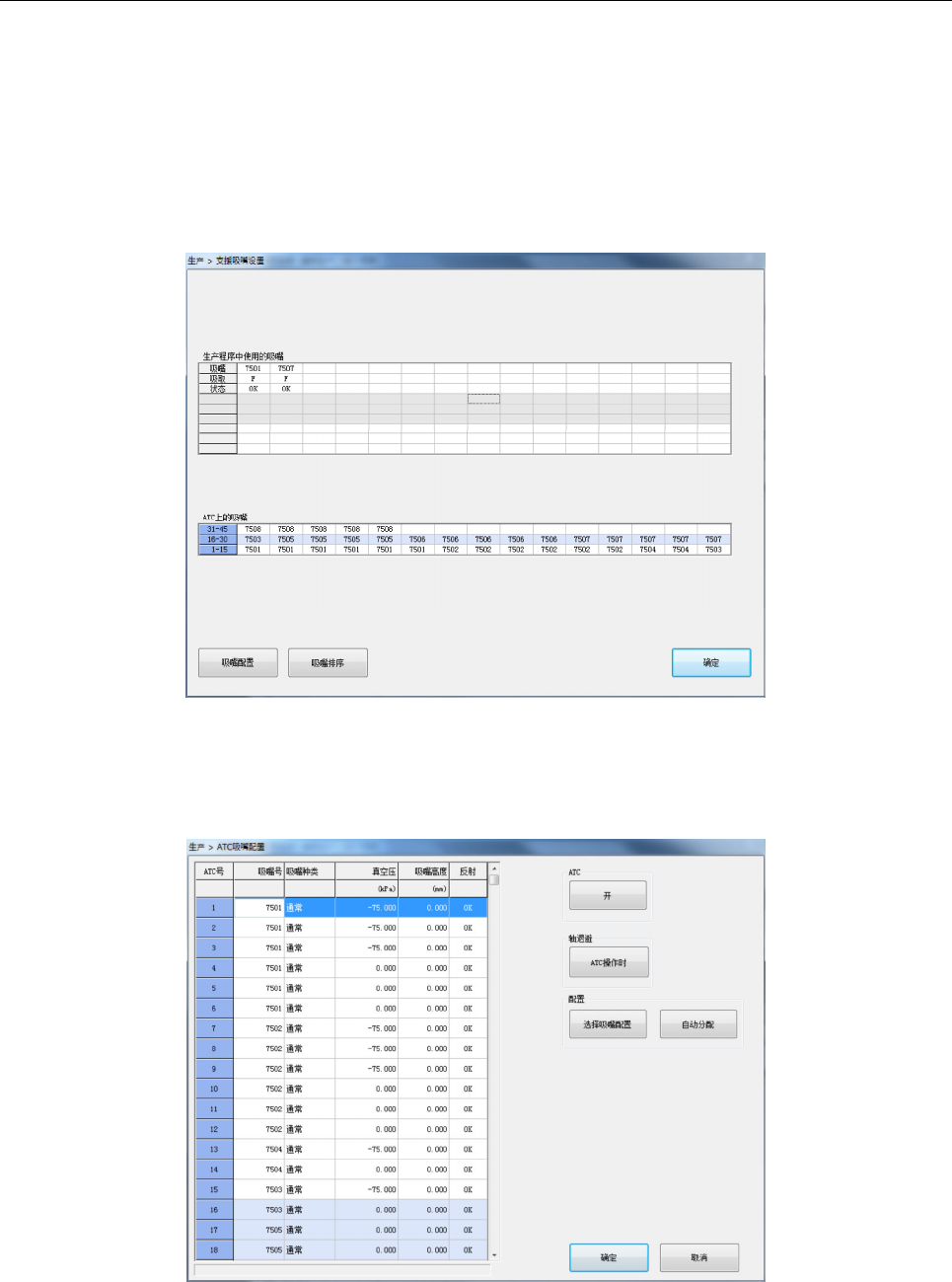

显示以下的支援吸嘴设置画面。
显示生产程序中的吸嘴配置和实际的 ATC 上的吸嘴配置。
不一致时以红色字符显示。此时请实行下一项吸嘴分配。
* 吸嘴设置支援的详情请参见「2-12-1-11 支援吸嘴设置」。
② 请从［吸嘴支援设置］画面选择［吸嘴配置］。
可以进行 ATC 吸嘴配置。
* 吸嘴配置的详细内容请参见「8-3-2-3 ATC 吸嘴分配」。
