第 2 部功能详解篇第 10 章设备运行信息

10-8

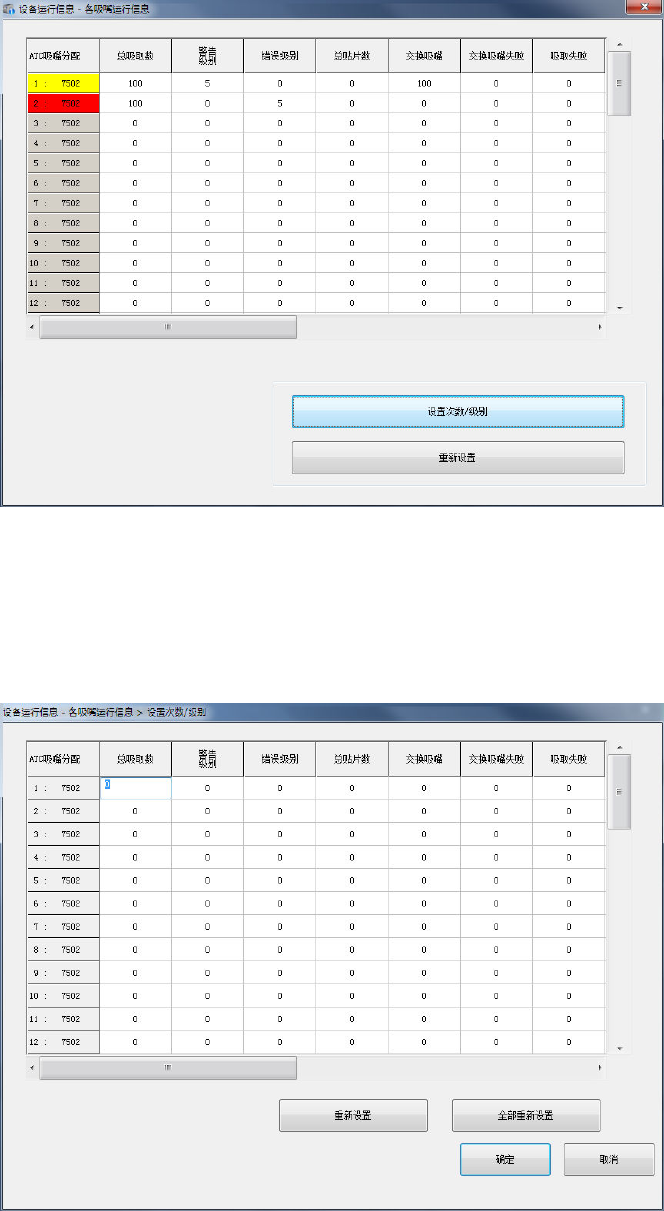

(2) 警告/错误时的显示

总吸取数超过警告级别时，该吸嘴呈黄色。

当总吸取数超过错误级别时，该吸嘴呈红色。

信号灯的亮灯状况不发生变化。

(3)设置次数/级别

按下[设定次数/级别]按钮后，或菜单的[设定]－[设定－各吸嘴运行信息]后，即可显示[设置

次数/级别]画面。

调换了 ATC 的吸嘴配置时，可逐一修改吸嘴数据。

设定，用户级别为修理工程师即可执行。

1）按下需要更新的项目，或用软键盘的方向键移动光标后按数字键，即可激活对象单元格，进

入可编辑状态。

2) 当单元格激活时按[ESC]键，则输入的值被取消。

第 2 部功能详解篇第 10 章设备运行信息

10-9

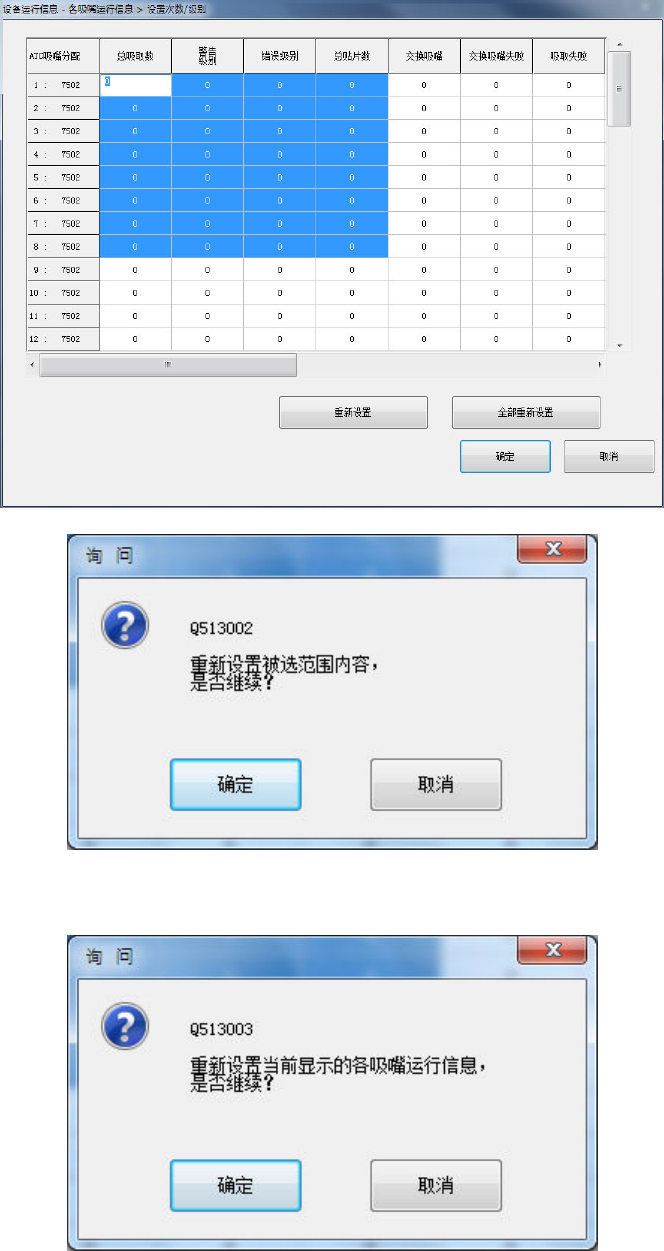

3）当单元格激活时按[ENTER]键或[TAB]键，则输入的值被确定。

4）按下[确定]，则确定数据，退出设置次数/级别画面。

5）按下[取消]，为恢复每个吸嘴的运行信息的数据，退出设置次数/级别画面。

6）在软键盘触摸面板上，选择需要重新设置的数据，按下[重新设置]按钮，即可对该数据进行

重新设置处理。询问信息显示后，按下 [确定]，所选择的领域即被重新设置。

7）按下[全部重新设置]按钮，可对所有的数据实施重新设置。按下询问信息画面内的[确定]后，

被选择领域将被重新设置。

第 2 部功能详解篇第 10 章设备运行信息

10-10

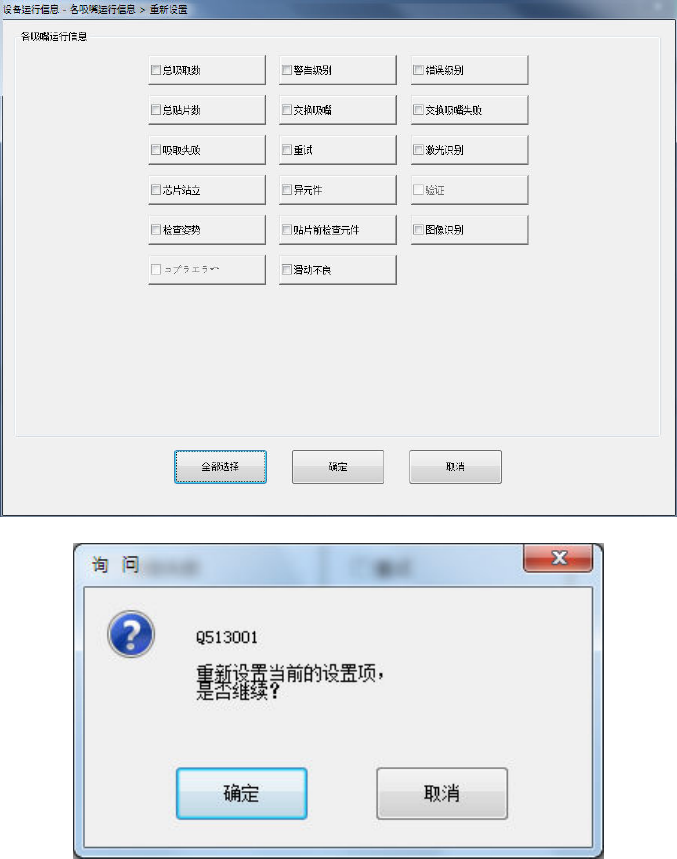

（4）重新设置

按 [重新设置] 按钮或按主菜单的[初始化]－[重新设置]，即显示以下画面。

可清除一览中的特定项目或全部内容。

・点击[全部选择]按钮，可选择所有的复选框。

・点击需要重新设置的项目复选框，按“确定”后，可显示“重新设置询问信息”画面。

・点击重新设置询问提示信息的[确定]时，组（LF、 LR，或 RF、RR）内所有吸嘴的对象项目

即被重新设置，关闭画面。

・点击[取消]按钮时，数据不被重新设置，画面仍显示原来的数据。
