4-3-3-4 电路配置
指定电路的位置及角度。仅在「尺寸设置」画面的“基板配置”设置为“非矩阵电路”后，才能选择此项。
选择「尺寸设置」画面左下的「电路配置」选项卡时，显示如下画面。
(1) XY
输入从基板原点看的电路原点的位置。
(2) 角度
输入电路的角度。
(3) 跳过
要跳过时，对相应电路内的所有贴片点，概不进行元件贴片。
仅在基本设置中指定要使用贴片电路时，才会显示本项目。
第 1 部 基本篇 第4 章 制作生产程序
4-28
可使用一并变更功能，指定要跳过的电路范围，跳过成批电路。

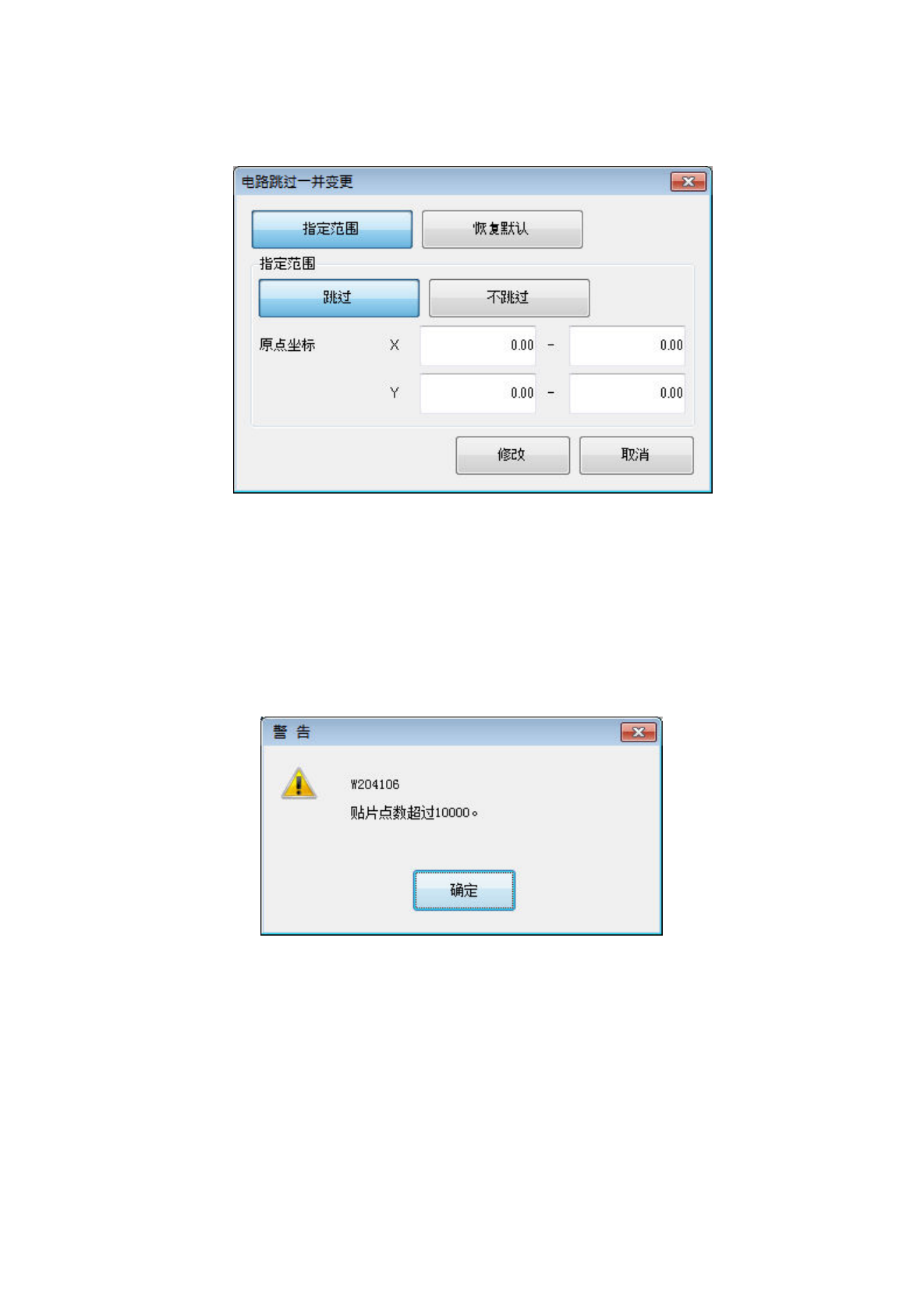

按下[电路跳过一并变更]按钮，即显示以下画面。
(1) 范围指定
以范围设定中设置的 XY 坐标范围内有电路原点的电路为对象，设置跳过/不跳过。
(2) 恢复默认
将跳过的所有电路返回为默认。
即使电路数在规定数量以下，但当总贴片点数超过 10,000 点时，会显示以下提示信息｡
第 1 部 基本篇 第4 章 制作生产程序
4-29
例)非矩阵电路板的数据输入示例

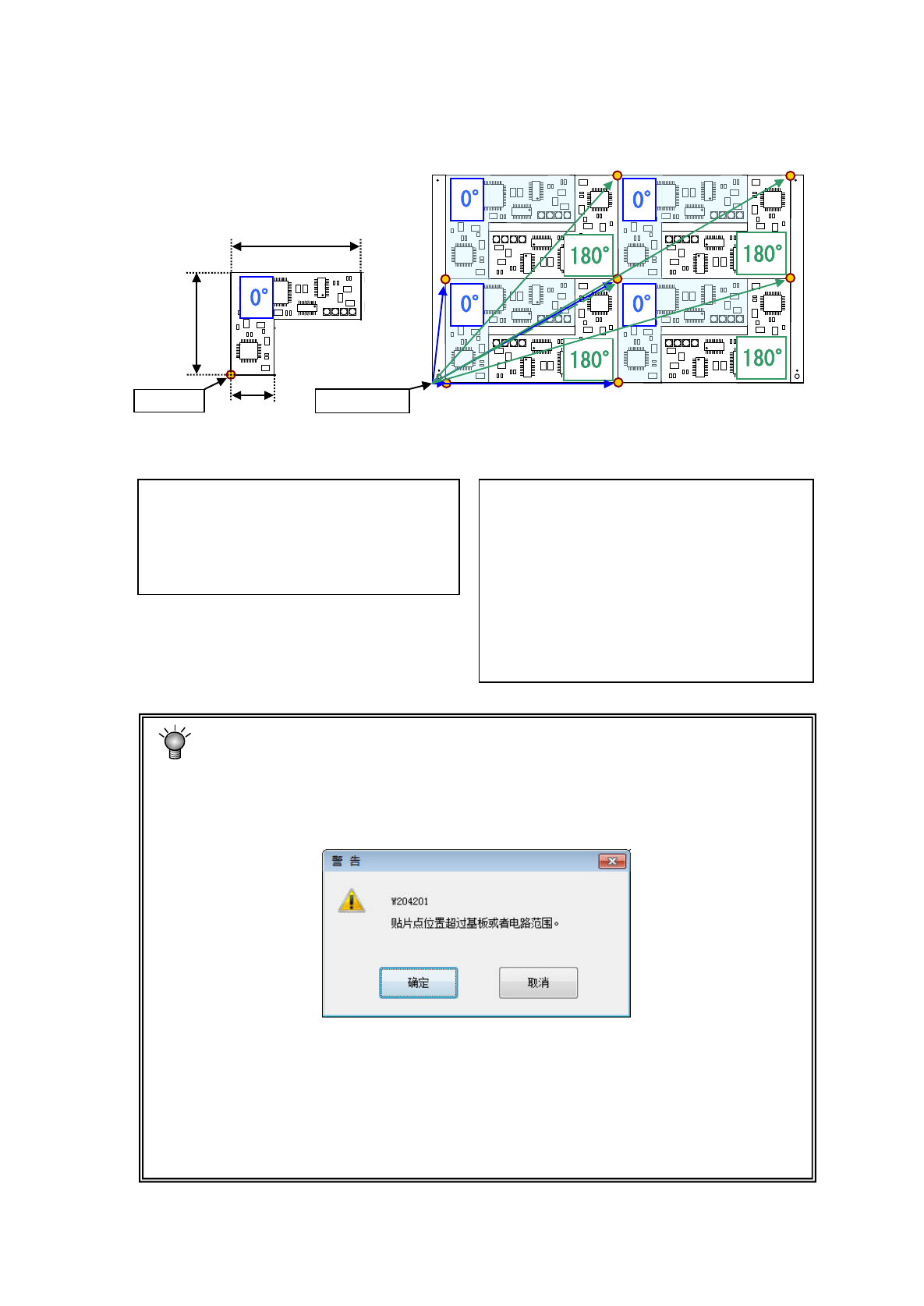

以下为将基板的左下角定为基板位置基准，以左下方的电路为基准电路时的「电路配置」示例。
※根据传送方向和基准（前面、后面），会发生变化，设置方法与「矩阵电路板」相同。
范围检查
进行数据输入时，对输入的 BOC 标记与坏板标记坐标是否在基板内(或电路内)、以
及电路是否在基板内进行范围检查。
出错时，显示如下的警告信息。
●确定 => 继续进行数据切换
●取消 => 停止数据切换
※当显示上述警告信息时，请纠正基板数据的各输入值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的各坐标)
基板外形尺寸 X=330 Y=200
基板设计偏移量※ X=330 Y=0
电路外形尺寸 X=150 Y=100
电路设计偏移量 X=0 Y=0
电路 No.1 X=15 Y=0 角度=0
电路 No.2 X=165 Y=100 角度=180
电路 No.3 X=165 Y=0 角度=0
电路 No.4 X=315 Y=100 角度=180
电路 No.5 X=15 Y=100 角度=0
电路 No.6 X=165 Y=200 角度=180
电路 No.7 X=165 Y=100 角度=0
电路 No.8 X=315 Y=200 角度=180
电路原点
基板位置基准
120
100
30
