第 1 部 基本篇
第 3 章 维护
3-32

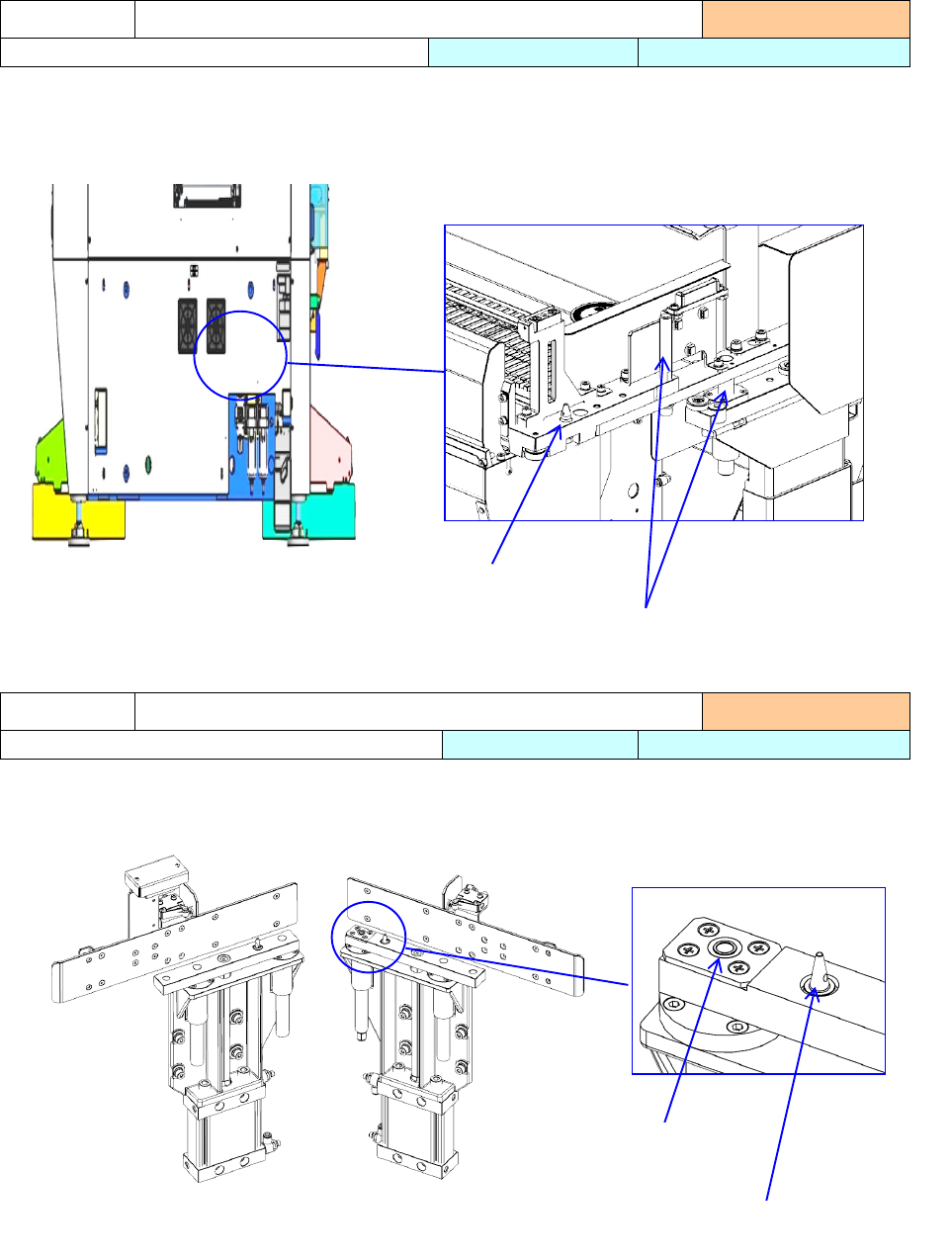

1） 在「台架定位销」和「导轨轴」涂上润滑油。
2） 在「台架定位销」的接收侧（贴片机侧）也涂上润滑油。
1） 在「台架定位销」和「O 环」涂上润滑油。
注油项目
3-3-8 统一更换台车
实施频度
：
2
个月
使用工具
：
毛刷
使用润滑油：
6459
润滑油
N
注油项目
3-3-9 台架升降机
实施频度 ： 2 个月
使用工具
：
毛刷
使用润滑油：
6459
润滑油
N
台架定位销（两侧 2 处）
导轨轴（两侧 4 处）
台架升降机 L 台架升降机 R
O 环
台架定位销（两侧 2 处）
第 1 部 基本篇
第 3 章 维护
3-33

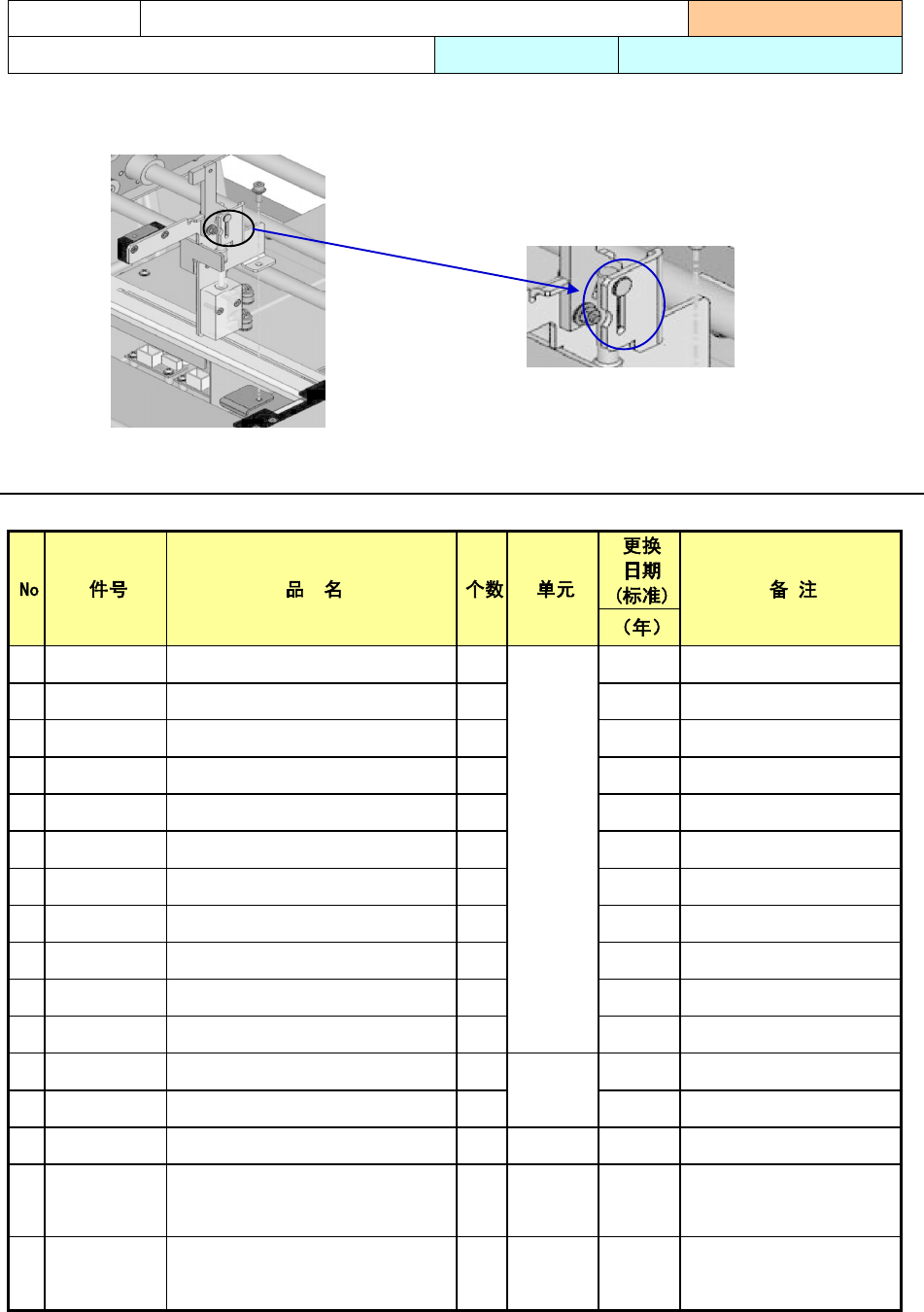

1） 请在「停止挡销」上涂抹润滑油。
在接受端（停止挡块滑动部 L,R 停止挡块 L,R 的长孔部位）也涂抹润滑油。
3-4 消耗品列表
1 40046646 FILTER 8
Head
0.5 序号 RS17L1309 以前
2 40183419 NOZZLE_ASSEMBLY_7509 － 0.9
3 40183420 NOZZLE_ASSEMBLY_7500 －
0.9
4 40183421 NOZZLE_ASSEMBLY_7501 －
0.9
5 40183422 NOZZLE_ASSEMBLY_7502 －
0.9
6 40183423 NOZZLE_ASSEMBLY_7503 －
0.9
7 40183424 NOZZLE_ASSEMBLY_7504 －
0.9
8 40183425 NOZZLE_ASSEMBLY_7505 －
1
9 40183426 NOZZLE_ASSEMBLY_7506 －
1
10 40183427 NOZZLE_ASSEMBLY_7507 －
1
11 40183428 NOZZLE_ASSEMBLY_7508 －
1
12 40183028 CONVEYOR_BELT_S 4
传送
0.5 IN/OUT 用
13 40183030 CONVEYOR_BELT_C 4 0.5 CENTER 用
14 40128134 ADHESIVE_SHEET 250 FCS - 每次更换
15
40183167 FILTER
1
统一更换
台车
0.5
16
E3052729000 FILTER
8 Head
序号 RS17L1309 后
头 RevA 及以后
注油项目
3-3-10 传送停止挡块
实施频率 ： 2 个月
使用工具：毛刷 使用润滑油 ：6459 润滑油 N
第 1 部 基本篇
第 3 章 维护
3-34
3-5 推荐定期更换部件
除消耗品之外，因磨损、老化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有“气”相关机器，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
1 PF901010000
过滤器零件
1 盖（罩） 1 前后的压力差 0.1MPa
2 PF901006000
过滤器零件 B
1 盖（罩） 1 前后的压力差 0.1MPa
3 EZ175664711
BATTERY PACK
(BS06A-H24/2.5L)
1 电气部分 3
4 40182492 UPPER_EDGE 1 台架 1 切带刀刃
5 40182493 LOWER_EDGE 2 台架 1 切带刀刃
6 40138045 真空泵维护套件 1 泵 0.9
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
3-6 使用润滑油、油
1 MDFRX1001L0 DEFRIX OIL NO1 800ml
2 40032449 6459 GREASE N 400g 使用注油枪
3 40127626 GREASE_GUN
4 40127627 GREASE_GUN_NOZZLE
5 40046643 CG2 GREASE 2.5mg 注射器型
6 40094361 NSL GREASE 80g 使用手持油泵
7 40098975 NSK_HGP 装入小型伸缩容器的单按式安装型
8 40106055 FLEXIBLE NOZZLE 可装入 No.6 注油枪的 XY 滚珠丝杠用
9 EZ764002555 AFF＋400 400g
