第 2 部 功能详解篇 第 8 章 机器 设置 8-8 (2) 设置方法 1 ) 用复 选按 钮，指定所 要使用的装置单 元。 带勾选标记即 设置为使用 ，没 有勾选标记 则设置为不 使用。 2 ) H ead 从不使用 状态变 更为使用状态时， 请解除 Hea d 的锁定。 解除后各 Head 要进行返回 原点。所 有 Head 为 伺服 O FF 时，请按照画面的 指示，执行全 轴返回原点 。 3 ) H ead 从使用 状态变更 …
第 2 部 功能详解篇 第 8 章 机器设置
8-7
3 HMS
只要删除功能，即可执行贴片。
4
ZA 轴 只要删除功能，即可执行贴片。
5
OCC 外圈 只要删除功能，即可执行贴片。
6
焊锡识别贴片位置补正 只要删除功能，即可执行贴片。
第 2 部 功能详解篇 第 8 章 机器设置
8-8
(2) 设置方法
1) 用复选按钮，指定所要使用的装置单元。
带勾选标记即设置为使用，没有勾选标记则设置为不使用。
2) Head 从不使用状态变更为使用状态时，请解除 Head 的锁定。解除后各 Head 要进行返回
原点。所有 Head 为伺服 OFF 时，请按照画面的指示，执行全轴返回原点。
3) Head 从使用状态变更为不使用状态时，请固定该 Head 的 Z 轴。这时，请根据画面的指示
进行操作。

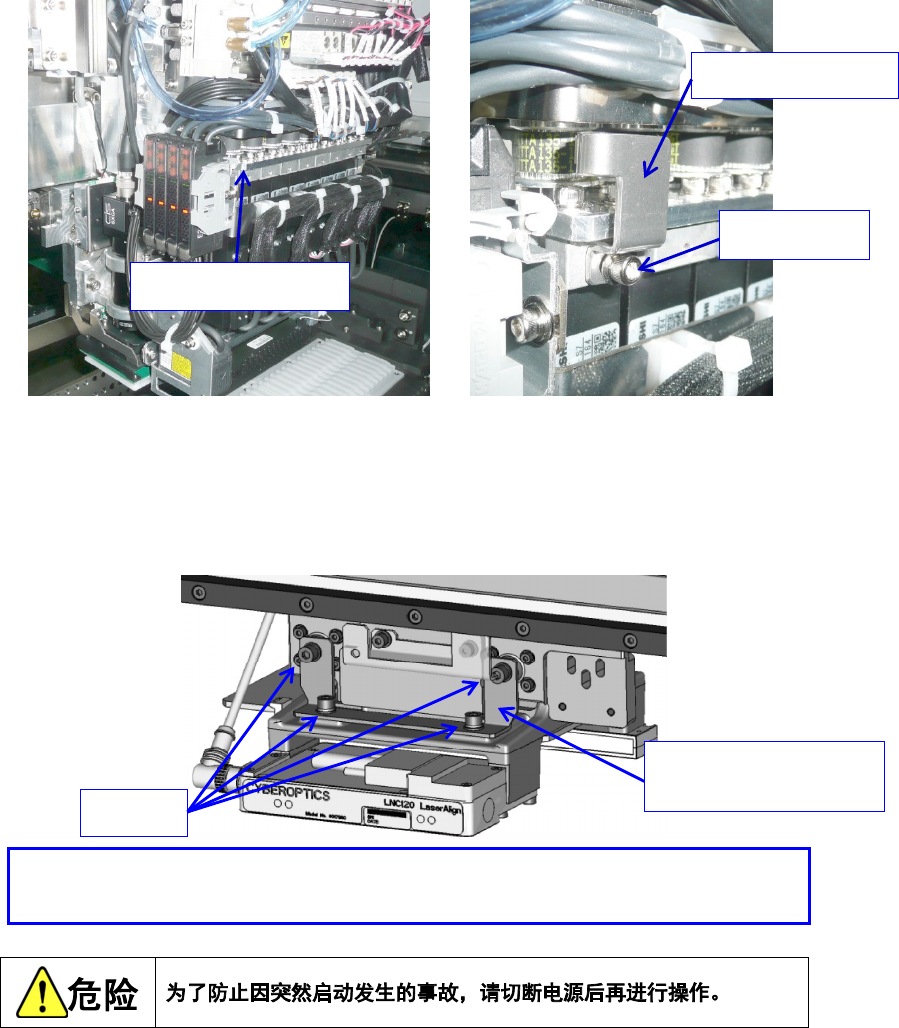

※ 将 Head 及 Head 的各轴（Z 轴）设置为“不使用”时，请按照以下方法固定未使用轴。
1. 请用固定螺丝②将 ZM STOPPER①安装在 Head 侧面的丝锥③上，顶住Ｚ轴滑轮，用固定
螺丝②固定。
2. 轴的设置从不使用变更为使用时，请拧松固定螺丝②，将 ZM STOPPER①取下，解除 Z
轴的固定。
3. 在 ZA-轴不使用的情况下，在 ZA_FIXED_BRACKET（40182877），请固定 ZA 轴。
① ZM STOPPER
② 固定螺丝
③ Head 侧面的丝锥
ZA_FIXED_BRACKET
(40182877)
M3 螺丝
・确认 Z 轴处于最上面的位置，安装固定金属件。
・ 请确认
Z
轴已被固定金属件固定住。
第 2 部 功能详解篇 第 8 章 机器设置
8-9
8-3-1-2 基本

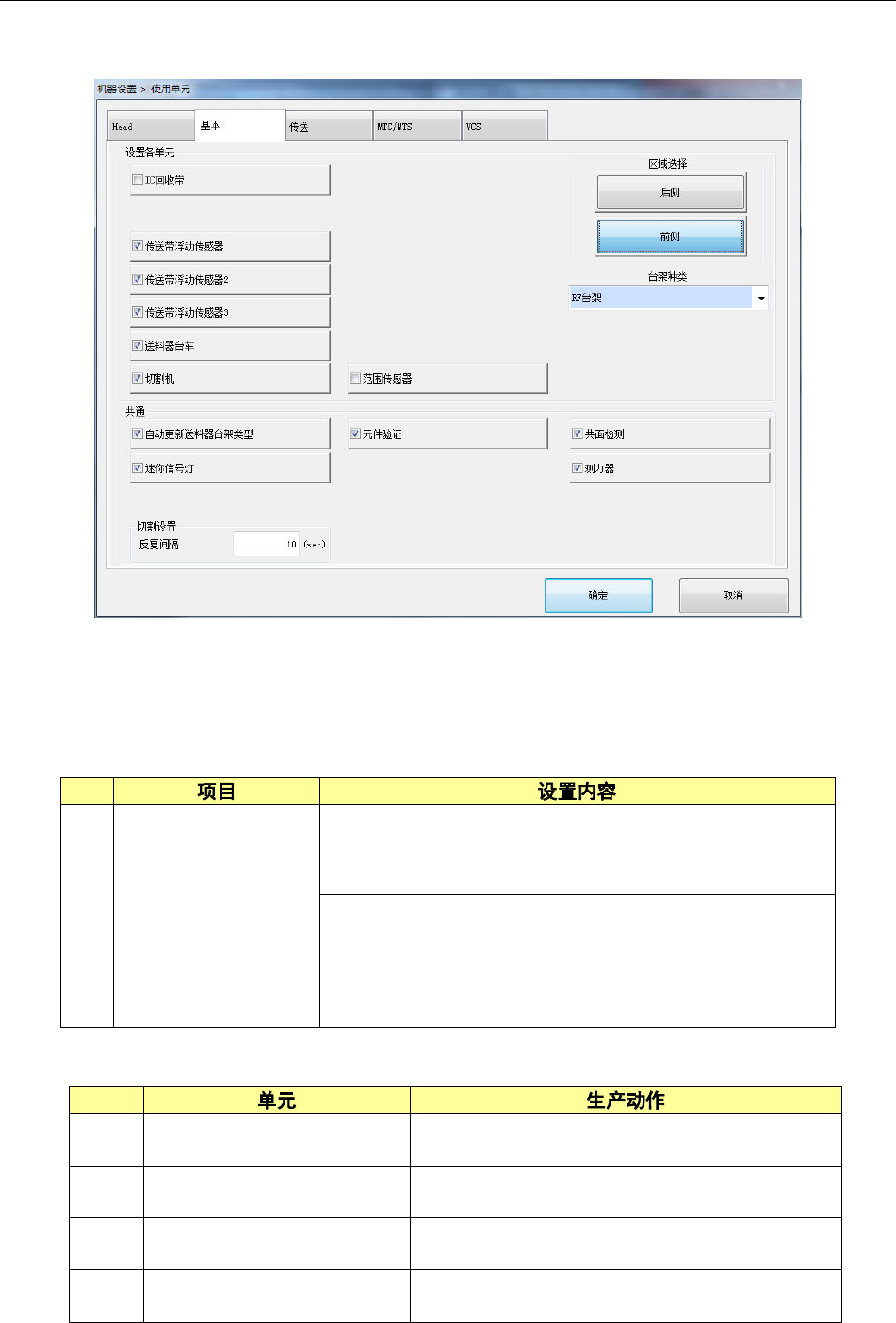

选择基本，会显示以下画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
No.
1
基本
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，
可在不变更生产程序数据的情况下执行吸取贴片。
显示各个台架的台架种类。
并且，前侧台架只固定 RF 台架，后侧台架固定 RF 台架、
RF/EF 台架。
指定切割机的反复间隔。
为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
1
IC 回收带
（前部、后部）
只要删除功能，即可执行贴片。
2
供料器翘起传感器
（前部、后部）
只要删除功能，即可执行贴片。
3
供料器台架统一更换台
（前部、后部）
只要删除功能，即可执行贴片。
4
切割机
（前部、后部）
只要删除功能，即可执行贴片。
