第 1 部 基本篇 第 4 章 制作生产程序 4-234 (10) 跟踪时的元件方 向检查 在跟踪暂停 时，可进 行元件方向检查 。 在或元件方 向检查中 ，显示如下画面。 SOT 方向检查 或元件方 向检查后，检 查结果显示「确定」 或「 NG 」 。 关于检查的 设置请参 见 4 -3 -5-2 （ 6 ）检 查 1 2) 「 SOT 方 向 ( 选购项 )/ 元 件方向」 。
第 1 部 基本篇 第4 章 制作生产程序
4-233
(8) 在高度跟踪中使用摄像机确认吸取位置
在高度跟踪中，按下[CAMERA]按钮，可显示当前正在测量高度的位置的图像。
画面也会从高度跟踪更新为摄像机跟踪。
可通过触摸屏的画面操作变更摄像机的位置，但不能设定变更后的 XY 坐标。
如果要返回高度跟踪，请按[HMS]按钮。
(9) 跟踪吸取高度各点时的动作
1) 如果在跟踪吸取高度的条件设置中已设置了“计测值有差分时停止”,
当与测量值间有差异时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的高度值。
2) 如果在跟踪吸取高度的条件设置中已设置了“不能计测时停止”
当无法使用 HMS 测量时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的吸取位置。
3) 如果在吸取高跟踪的条件设置中设置了“读取计测值”,
则会询问，是否把 HMS 获得的测量值反映到吸取数据的 Z 坐标中。
需反映时请按[是]。
第 1 部 基本篇 第4 章 制作生产程序
4-234

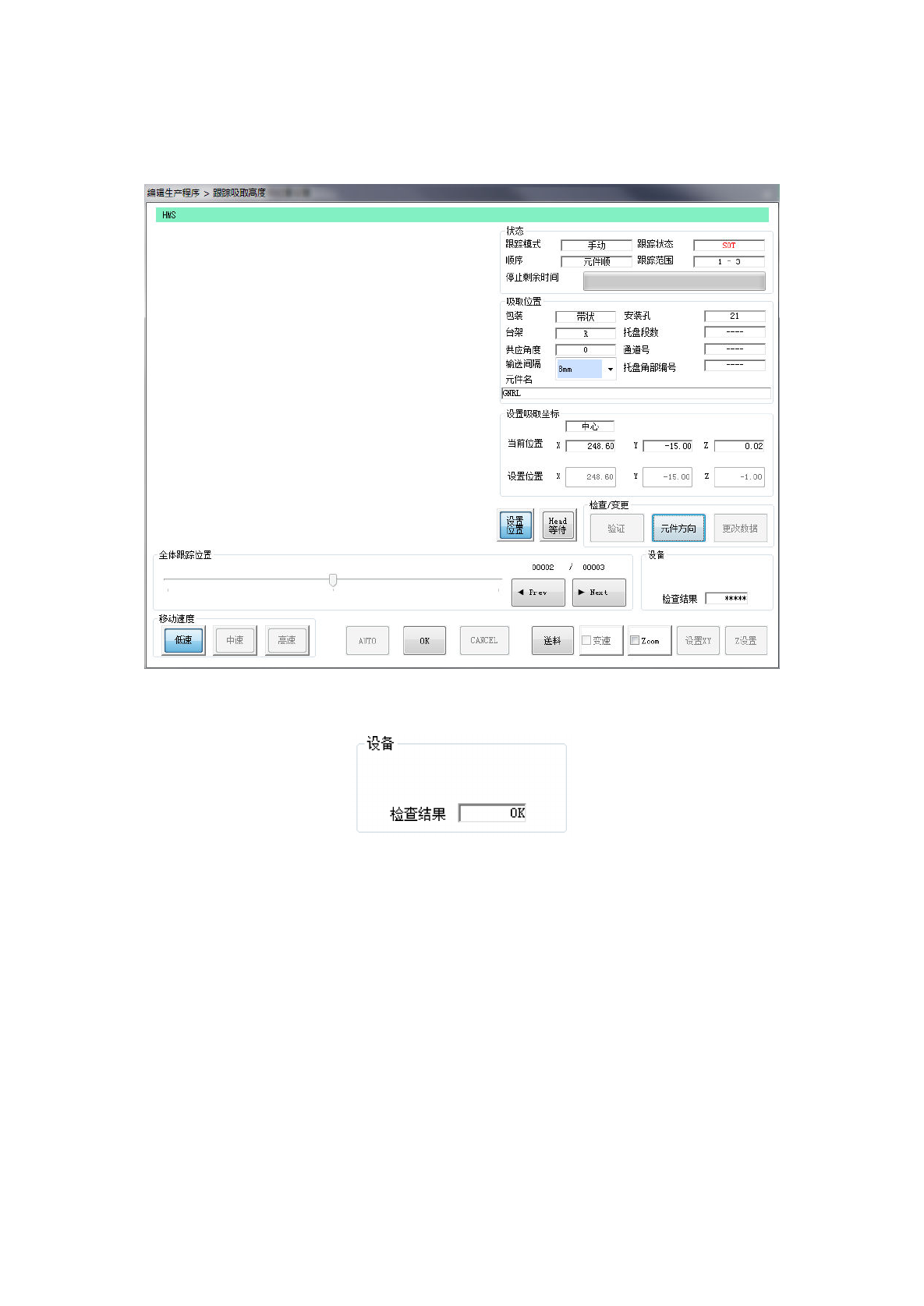

(10) 跟踪时的元件方向检查
在跟踪暂停时，可进行元件方向检查。
在或元件方向检查中，显示如下画面。
SOT 方向检查或元件方向检查后，检查结果显示「确定」或「NG」。
关于检查的设置请参见 4-3-5-2（6）检查 1 2) 「SOT 方向(选购项)/元件方向」。
第 1 部 基本篇 第4 章 制作生产程序
4-235
(11) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。自动示教时，会出现下列 5 种错误/询问。
1) 尺寸显得异常时
空洞指的是安装元件的凹进部分。
空洞尺寸与元件尺寸相比显得异常时，显示如下错误提示。
2) 浓度异常时
空洞影子浓度异常时，显示如下错误提示。
3) 中心偏移时
设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。
4) 空洞边缘检测失败时
空洞影子的矩形框未能检出时，显示如下错误提示。
5) 因进行自动示教，不能同时吸取时
出现不能同时吸取时，显示如下询问。
精度优先的情况下请按[是]，速度优先的情况下请按[否]。
