第 1 部 基本篇 第 4 章 制作生产程序 4-248 ④ 测量错 误 因某种原因 在测量中 发生错误时，显 示如下提示信 息。 选择“是”， 可转入 单独测量模式。 选择“否”， 则转移到下 一个 元件的 测量。 4) 结束连续测量 测量完指定 条件的所 有元件后，会显示如 下提示信息。
第 1 部 基本篇 第4 章 制作生产程序
4-247
3) 连续测量结果
连续测量结束后，显示如下的结果画面。
① [确定]按钮
使测量结果有效，将结果的值储存在元件数据中。然后进行下一个元件的测量。
② [停止]按钮
使测量结果无效，然后停止连续测量，返回原来的连续测量条件的设置画面。
③ [单独测量]按钮
对测量中的元件进行单独测量。
第 1 部 基本篇 第4 章 制作生产程序
4-248
④
测量错误
因某种原因在测量中发生错误时，显示如下提示信息。
选择“是”，可转入单独测量模式。
选择“否”，则转移到下一个元件的测量。
4) 结束连续测量
测量完指定条件的所有元件后，会显示如下提示信息。
第 1 部 基本篇 第4 章 制作生产程序
4-249
4-5-7-2 测量贴片基板面高度
使用 HMS 测量贴片位置的基板面高度。
(1) 贴片位置基板面高度跟踪设定

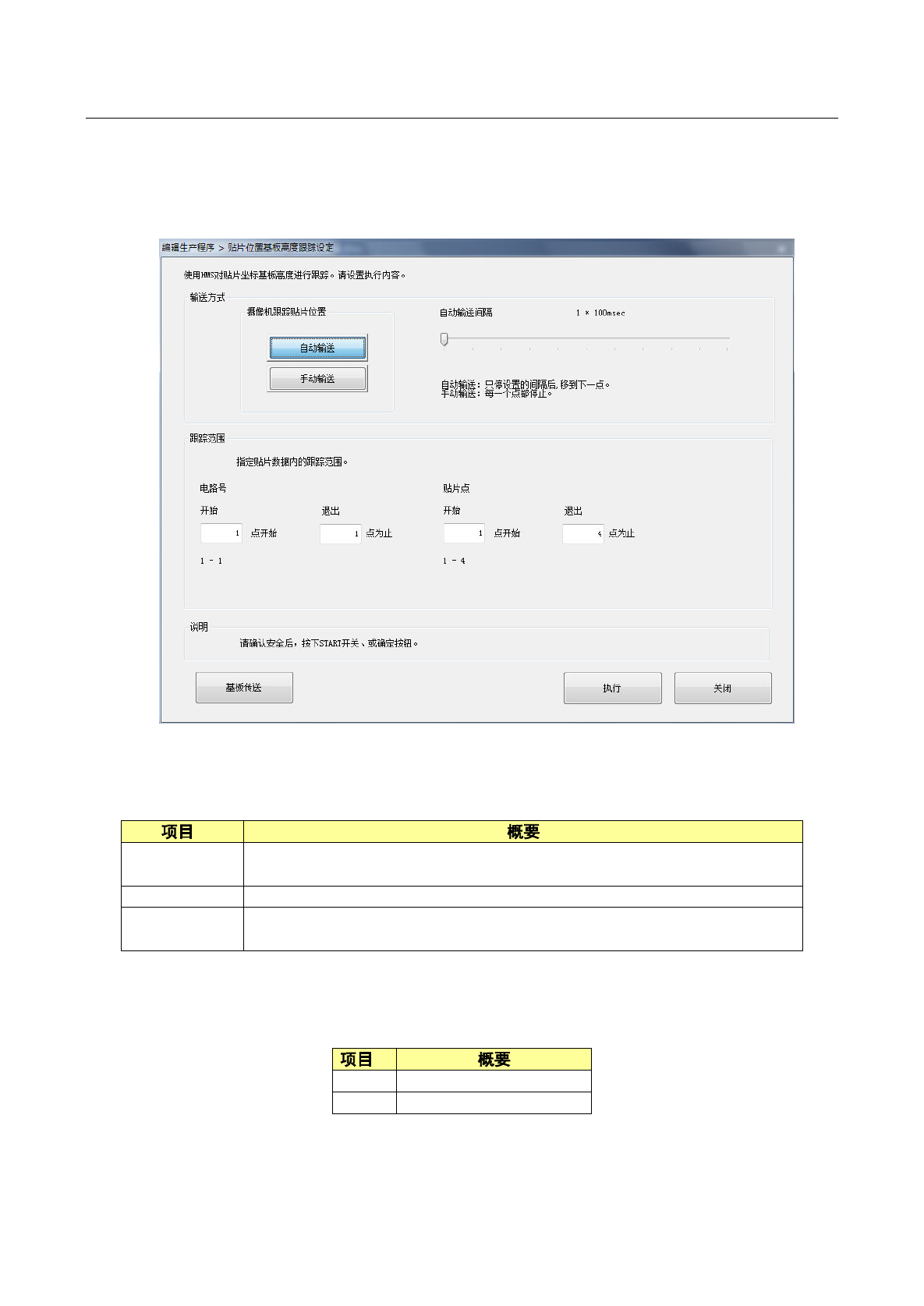

从菜单的[测量、检查]中选择[测量贴片基板面高度]，即显示如下测量条件设置画面。
1) 输送方式
设置测量时的摄像机动作。
自动输送
按一定的间隔，测量各个贴片位置的基板高度。
仅按「自动输送间隔」中设置的时间停留，经过该时间后，即移动到下一点。
手动输送
测量贴片位置的基板高度后，等待用户操作，再向下一点移动。
自动输送间隔
调整自动输送时的摄像机移动停止间隔。
最小可设置
10msec
，最大可设置
5
秒。
2) 跟踪范围
指定贴片数据内的跟踪范围。默认跟踪范围为所有贴片点。
电路号 指定电路号的测量范围。
贴片点 指定贴片点的测量范围。
设置后，按下[执行]按钮开始测量。
