第 1 部 基本篇 第 4 章 制作生产程序 4-89 ② 球信息 a) 宽度 输入球的宽 度（直径 ） 。 ｂ)数 （下、右 、上、 左） 输入相对各 个边外围 的球数。 即使外围有 欠缺的球 时，也请输入假定无 欠缺状态 时的数目。 ｃ)开始 / 缺少 （下、 右、上、左） 如果各边的 外围的球 有缺少时，要输入欠 缺的信息 。 缺少信息可 分别在 4 个边上设置， 1 个方向最多可 设置 3 处。 数 开始 1 缺少 1 开始…
第 1 部 基本篇 第4 章 制作生产程序
4-88

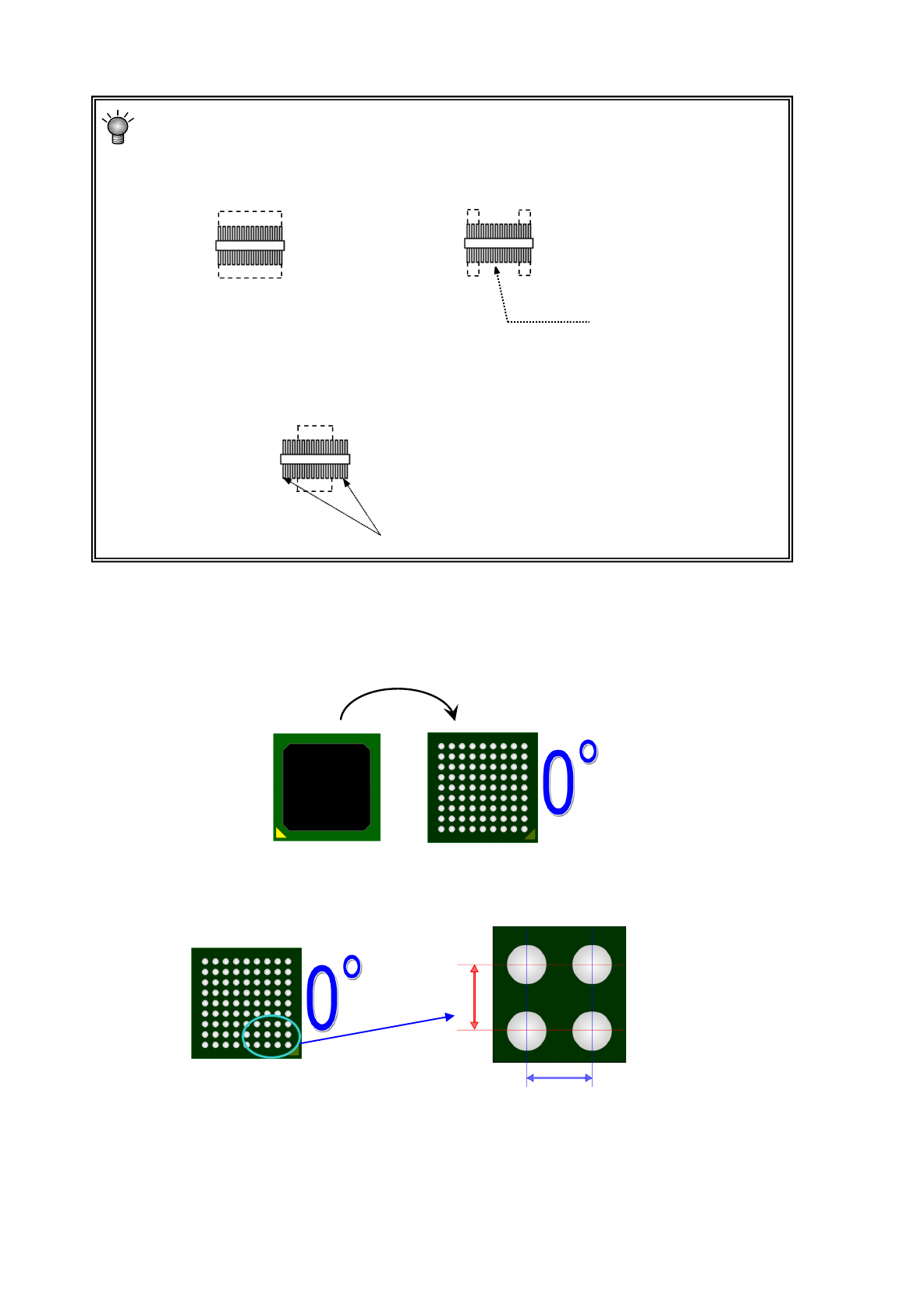

<引脚识别图案的含义及图形>
● 两端引脚除外：以指定的两端引脚根数以外的引脚为识别对象
※请在引脚数里输入作为识别对象的引脚数。（不包括被除外的引脚数）
2) 元件类型 球元件时
※ 制作球元件的图像数据时，要按元件的仰视图制作数据。
请按仰视图看到的球的各种信息进行设置。
俯视图 仰视图
① 球间距
输入球之间的尺寸（Ｘ、Ｙ）。
Ｙ
● 仅两端引脚：只识别指定的两端引脚根数 ● 识别所有引脚：所有引脚为识别对象
识别
识别
不识别内侧引脚
识别 识别
球之间的间距
识别 识别
Ｘ
不识别外侧引脚
识别
识别
第 1 部 基本篇 第4 章 制作生产程序
4-89

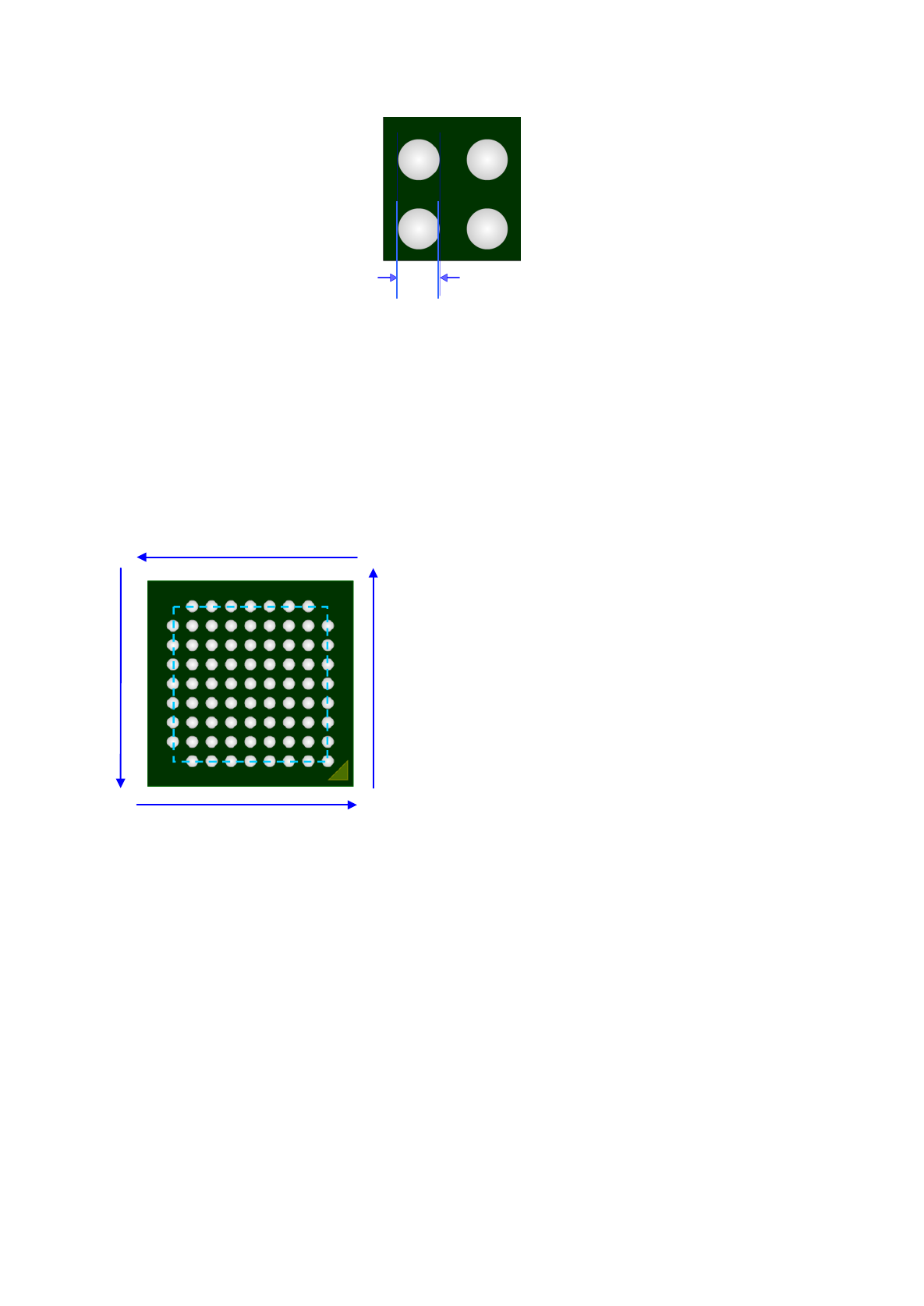

② 球信息
a) 宽度
输入球的宽度（直径）。
ｂ)数
（下、右、上、左）
输入相对各个边外围的球数。
即使外围有欠缺的球时，也请输入假定无欠缺状态时的数目。
ｃ)开始/缺少
（下、右、上、左）
如果各边的外围的球有缺少时，要输入欠缺的信息。
缺少信息可分别在 4 个边上设置，1 个方向最多可设置 3 处。
数 开始 1 缺少 1 开始 2 缺少 2
（引脚）（忽略始１）(忽略数１)(忽略始２)(忽略数２)
下 9 1 1 0 0
右 9 0 0 9 1
上 9 1 1 9 1
左 9 1 1 9 1
１
１
１
１
球宽度
第 1 部 基本篇 第4 章 制作生产程序
4-90
3) QFP, PLCC(QFJ), PQFP(BQFP), J 引脚, 鸥翼型插座,带缓冲器插座
在「图像 1」选项卡中设置引脚间距及弯曲度。
引脚间距
输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检
测级别。
默认值为
20%
。
