8-3-6-2 坏板标记示教

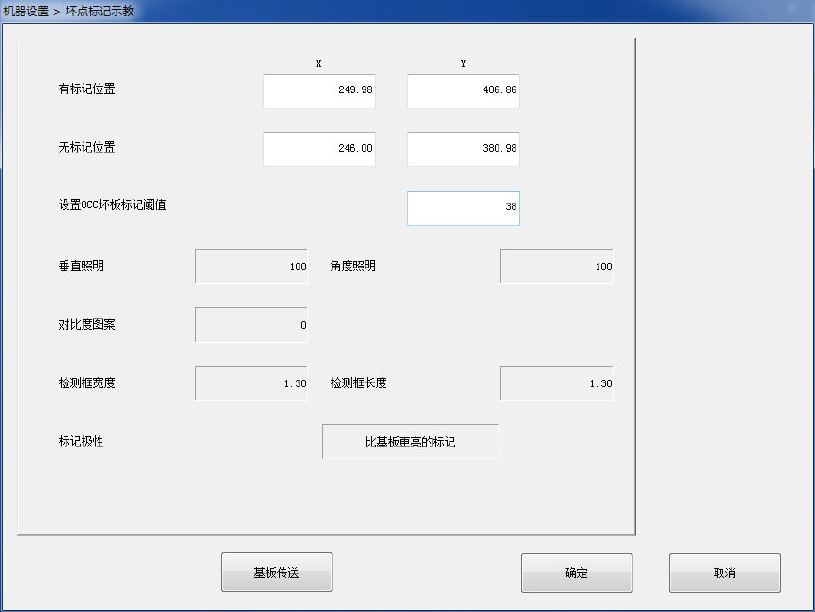

选择坏板标记示教，会显示如下画面。
(1) 设置项目
No.
1
有标记位置 坏板标记中心位置的 X 坐标、Y 坐标
2
无标记位置 没有坏板标记位置(基板表面)
3
设置 OCC 坏板标记阈值 用摄像机识别坏板标记时的阈值
(2) 设置方法
1) 用软键盘分别输入。
2) 通过操作区域的示教输入。
3) XY 的位置，无论输入焦点是在 X 还是在 Y，均可同时取得值并反映出来。
4) 将焦点放在设置 OCC 坏板标记阈值，按操作选项区域的示教即可开始进行示教。
(3) 执行动作(OCC)
1) 将焦点放在设置 OCC 坏板标记阈值，按操作选项区域的示教即可开始进行示教。
第 2 部 功能详解篇 第 8 章 机器设置
8-47

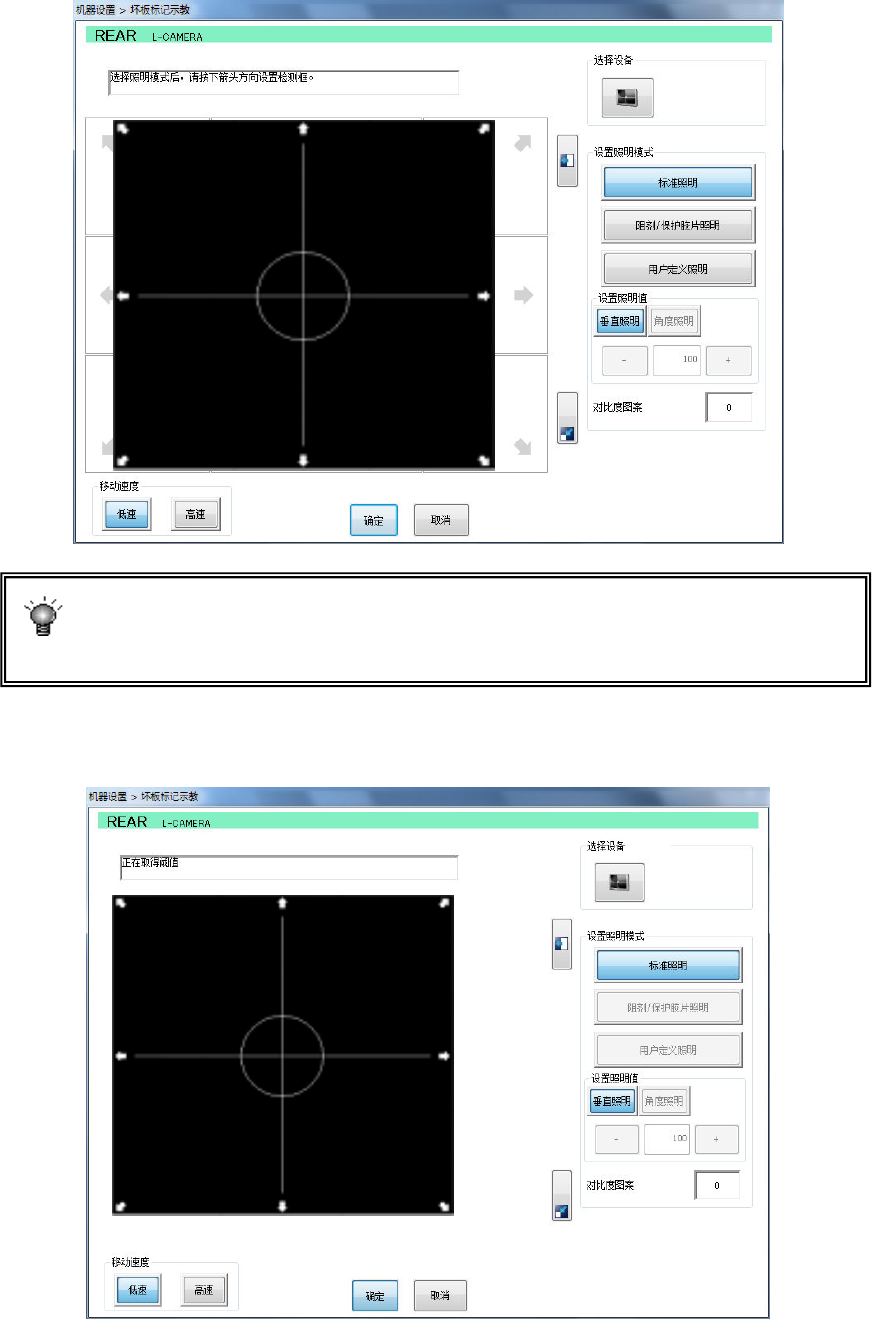

2) 确认坏板标记位置的坐标后，指定检测框的位置（左上、右下）。可通过示教画面的方向键
改变检测框的尺寸，按下[ENTER]按钮确定。
如果标记相对基板的映像较黑，请按选择设备的摄像机按钮。
切换极性，相对基板映像较黑的标记会变得较白。
使用摄像机按钮切换极性，仅当测量框输入时有效。
3) 确定测量框后，则进行阈值测量动作。
有标记位置与无标记位置交互进行设别动作。
第 2 部 功能详解篇 第 8 章 机器设置
8-48
4) 测量后取得阈值后，按下[OCC 坏板标记信息]按钮即显示结果。
