第 2 部 功能详解篇 第 8 章 机器设置
8-24
(1) 设置项目
No.
1
基板
传送
选择延迟单位
(※)
设置基板传送的基板传送传感器延迟设置值的单位。
2
设置传感器延迟时间
(※)
选择标准或选项，设置延迟时间。
3
标准
(※)
对基板传送中的缺口、穿孔基板设置基板传送传感器的
延迟时间，或按长度对所有传感器设置同一值。
4
选项
(※)
在各传感器上分别设置上述的传感延迟时间。
5
准备进入信号延迟时间
(※)
在向下一个工序传送基板动作中的 OUT 传感器检测为
ON 时，在经过 SETUP 中设置的 ReadyIn 信号延迟时间
后，对 ReadyIn 信号的状态进行检查。当 ReadyIn 信号
处于 ON 的状态时，开始向下一个工序传出基板。
ReadyIn 信号延迟时间的设置范围为 1～300 秒。
6
传送马达速度
(※)
设置传送动作中从 IN 传感器到 OUT 传感器的传送速
度。
前工序传入速度，是对从前工序拉进基板，直至中转完
成(IN 传感器 OFF)的速度进行设定。
下一个工序的传出速度，设为从 OUT 传感器到下一个
工序为止的传送速度。
7
再固定时忽略停止传感器
(※)
设定重新夹紧时使 STOP 传感器 OFF 的时间。
8
基板搬入限制
生产中，将最后的基板送入装置传送通路内后，使
ReadyOut 信号处于 OFF 状态。
9
减少设置基板功能 设定是否要把基板运入机器内贴片工位之外的缓冲区。
10
WAIT 传感器缺口基板对应
功能(※)
设置的内容是，因 WAIT 传感器而停止时缺口是否位于
WAIT 传感器上。
11
3 缓冲区对应基板尺寸下的
ZA 轴动作
在执行 3 缓冲区对应基板尺寸的生产时，与 1 缓冲区模
式一样，设定是否将 ZA 轴高度与已经贴片点中最高的
高度对齐。
12
设定短尺寸基板 设定短尺寸基板的传送动作。
13
变更短尺寸基板的待机位
置
为不足「短尺寸基板判定尺寸」设定尺寸的基板时，可
以在 WAIT2 传感器位置待机。
14
短尺寸基板判定尺寸 设定判定为短尺寸基板的基板尺寸。
※如果生产程序已指定了传送设定时，则适用生产程序的设定。
第 2 部 功能详解篇 第 8 章 机器设置
8-25
(2) 设置方法
1)
a) 使用单选按钮设置延时单位。
b) 选择[时间]时，基板传送传感器延时中设置的值作为 ms（毫秒）处理，进行延时。
c) 选择[长度]时，基板传送传感器延时中设置的值作为 mm、1/100mm、或 inch 处理，
进行延时。
2)
a) 使用按钮选择标准或选项。
b) 如果为选项，可设置各传感器的延迟时间或长度。
c) 可按照 0～2500(ms),0～1000(mm: 单位为 mm 时)的值设置。
d) 对于 30 mm 的缺口大约设置 60 ms 的数值。
3)
a) 可按照 0～300 的数值进行设置。
4)
a) 可分别设置传送时、前工序搬入时、和后工序搬出时的设定。
b) 可通过组合框设置 4 个级别。
5)
a) 可按照 0～5000(ms),0～200(mm: 单位为 mm 时)的值设置。
6)
a) 使用复选框，可设置功能的 ON/OFF。
7)
a) 使用复选框，可设置功能的 ON/OFF。
8) WAIT
a) 使用复选框，可设置功能的 ON/OFF。
10) 3 ZA
a) 可以通过复选框设定功能的 ON/OFF。
11)
a) 可以通过复选框设定功能的 ON/OFF。
12)
a) 可以设定 50.00～300.00(mm)的值。
第 2 部 功能详解篇 第 8 章 机器设置
8-26
8-3-3-2 支撑台

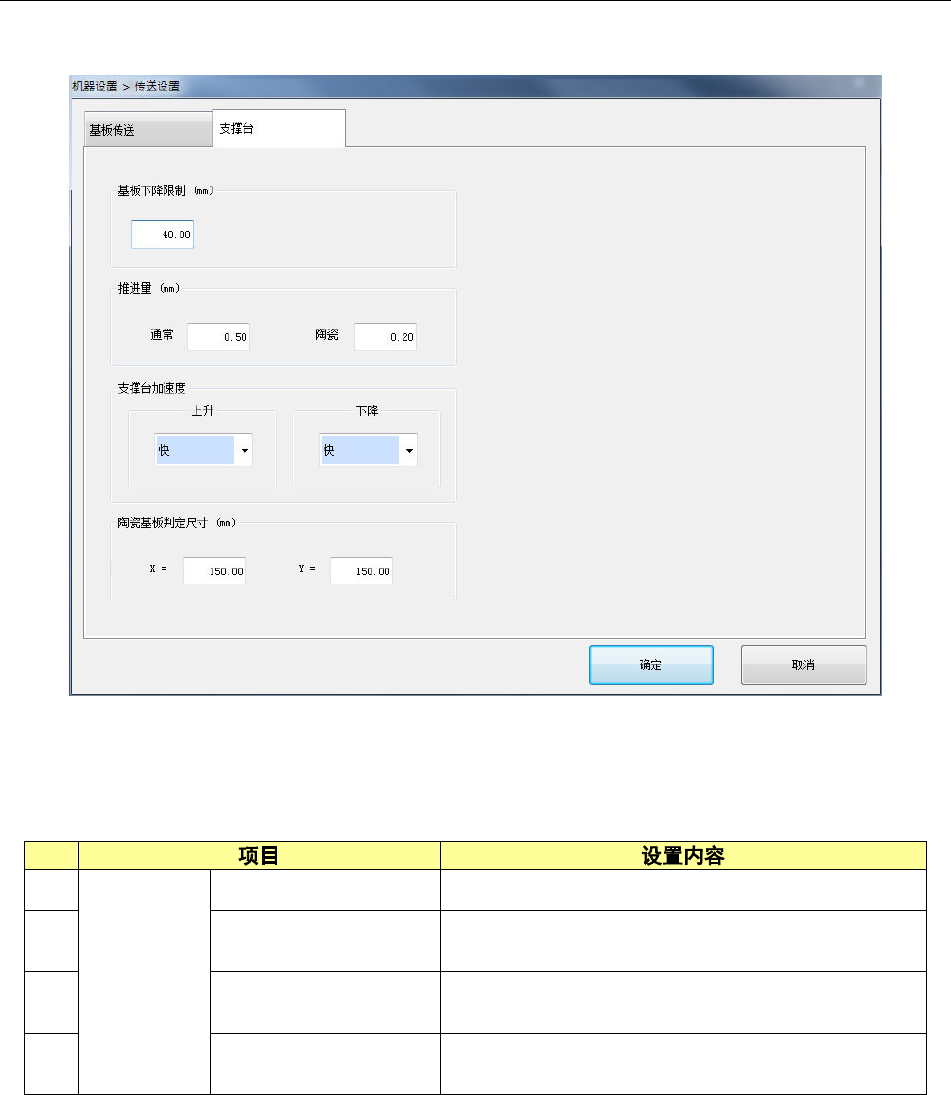

选择支撑台，会显示以下画面。
点击各选项卡，可指定[基板传送]、[支撑台]。
(1) 设置项目
No.
1
支撑台
基板下降限制(※2)
设置支撑台的基板下降限制值。
2
推进量(※2)
（通常、陶瓷）(※1)
设置支撑台的推进量。
3
加速度(※2)
（上升、下降）
设置支撑台的加速度。
4
陶瓷基板判定尺寸
（X、Y）
设置陶瓷基板判定尺寸。
※1 推进量的陶瓷的项目
勾选操作选项的生产·其他的“使用陶瓷基板”，且基板的尺寸（XY）为不足 150mm 时，即判断
使用陶瓷基板，使用陶瓷项目中输入的推进量。即使不是陶瓷基板，只要是不足 150mm 的基
板尺寸，且在操作选项已设置时，也会适用陶瓷项目中输入的推进量。
但是，即使是陶瓷基板，如果是 150mm 以上的基板，则适用通常的推进量。
※2 如果生产程序已指定了传送设定时，则适用生产程序的设定。
