1-3-4 X, Y, Z, ZA, θ轴的说明
本设备的X、Y、Z、θ 4个轴为数控轴。
(1) X、Y 轴
装置的左右方向为X，前后方向为Y，以0.01mm为单位，表示为X＝○○○.○○mm，
Y＝○○○.○○mm。
坐标系分为生产程序用坐标与示教用坐标。
两坐标系可自动变更，无需刻意分开使用。
(2) Z 轴
表示吸嘴的高度，以0.01mm为单位，表示为Z＝○○.○○mm。
夹紧基板时基板上表面(不使用夹具)为0，上升方向为＋。
(3) 轴
表示Head的旋转角度，以0.05°为单位，表示为A＝○○.○○。
以逆时针旋转为正值。
(4) ZA 轴
用于表示LNC120传感器的高度方向，以0.01 mm为单位用Z＝○○.○○ mm表示。
夹紧基板时的基板上面（不使用工具）作为０，上升方向为＋。
X 轴
Y 轴
OCC
L1 吸嘴轴
向右 L1～L8
贴片头
Y+
X+
Z+
θ+
第 1 部 基本篇 第 1 章 装置概要
1-30
1-4 电气规格
(1)
项目 控制方式 分辨度
Ｘ－Ｙ
采用ＡC 伺服马达的半闭环方式
0.0001 mm
机种名称 控制方式 分辨度
Z
采用ＡC 伺服马达的半闭环方式
0.0305 μm
θ
0.00137°
ZA
0.0299 μm
(2) CPU
Intel® Celeron
(3)
15英寸（SVGA模式液晶显示器）对应触摸屏
(4)
可通过触摸屏从软键盘手动输入。
使用USB闪存转移程序创建的数据。
与
提高车间生产性支持系统
连接时，可通过LAN接口进行数据通讯。
(5) USB
可与外部驱动器、外部存储装置连接。
(6)
电压(三相) ： AC200V (标准)
AC220V、240V、380V、400V、415V (选购)
电压允许范围 ： ±10%(相对于额定电压)
视在功率 ： 2.2kVA
频率 ： 50 / 60Hz
电缆尺寸 ： 5.5mm
2
以上
保护接地导线尺寸 ： 5.5mm
2
以上
(7)
本机为了防止由于停电造成计算机数据的损坏和丢失，装备了对应不间断电源装置的ATX电源。
ATX电源作为备用电源，使用的电池设置为电池用完前停止系统运行。因此，停电时能安全可靠
地停止系统，不会导致数据的损坏和丢失。
第 1 部 基本篇 第 1 章 装置概要
1-31

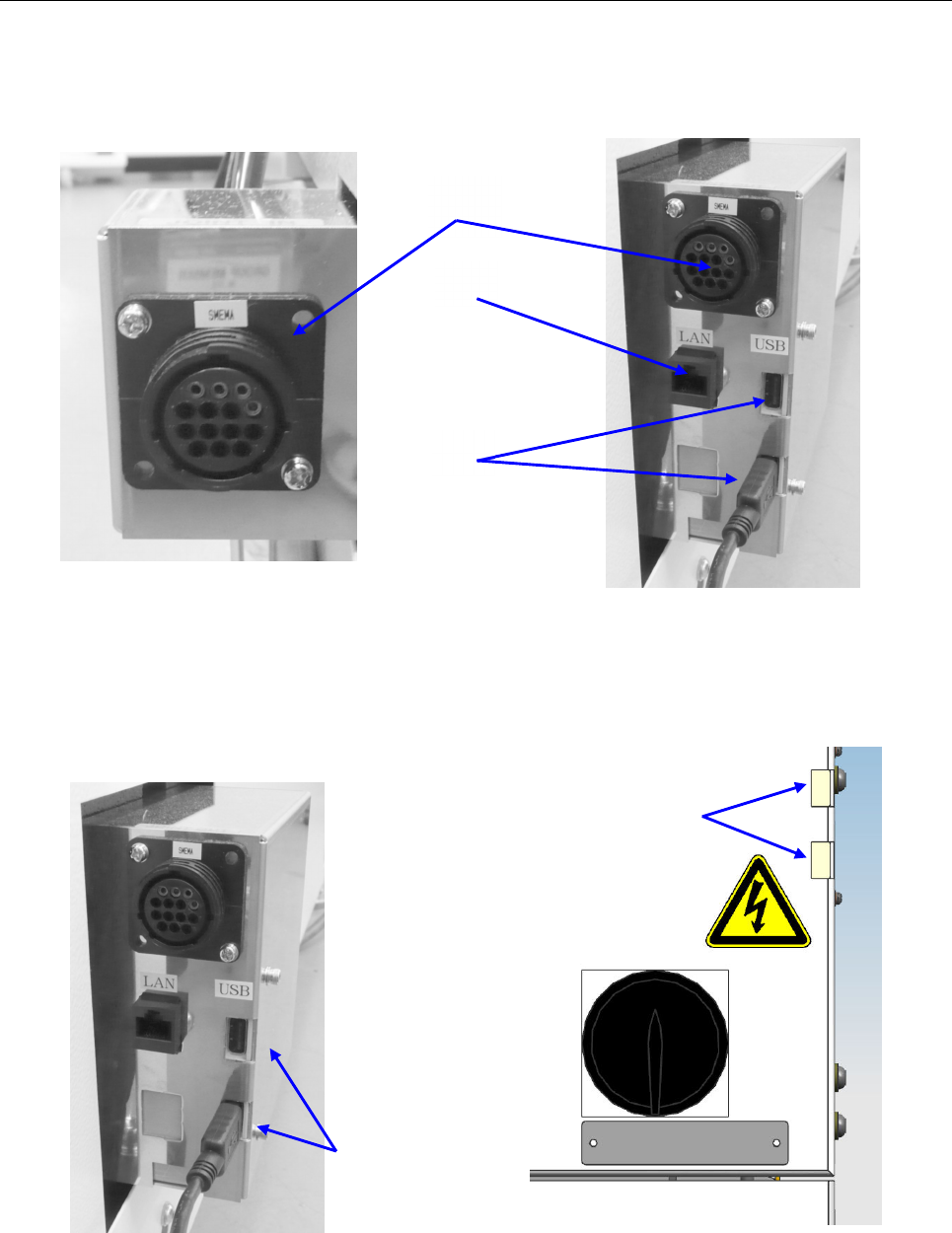

1-4-1 与外部装置的接口
① 是 SMEMA 接口。用于主机装置联机使用，与其他装置连接时，传送方向为“左→右”与“右→
左”要分别按照各自相应方向连接。
② 是以太网接口（模块接口 8P）。
主机正面左侧 主机正面右侧
③ 是 USB（2 口）端口。Rev.C 以前的装置设置在正面右侧下方②的相同位置，Rev.D 以后的装置
设置在正面右侧电源开关的上方。
（使用闪存时，请在作业结束后再拔下闪存。）
主机正面右侧（Rev.C 以前） 主机正面右侧（Rev.D 以后）
①
②
③
③（Rev.C 以前）
③（Rev.D 以后）
