第 1 部 基本篇 第4 章 制作生产程序
4-279

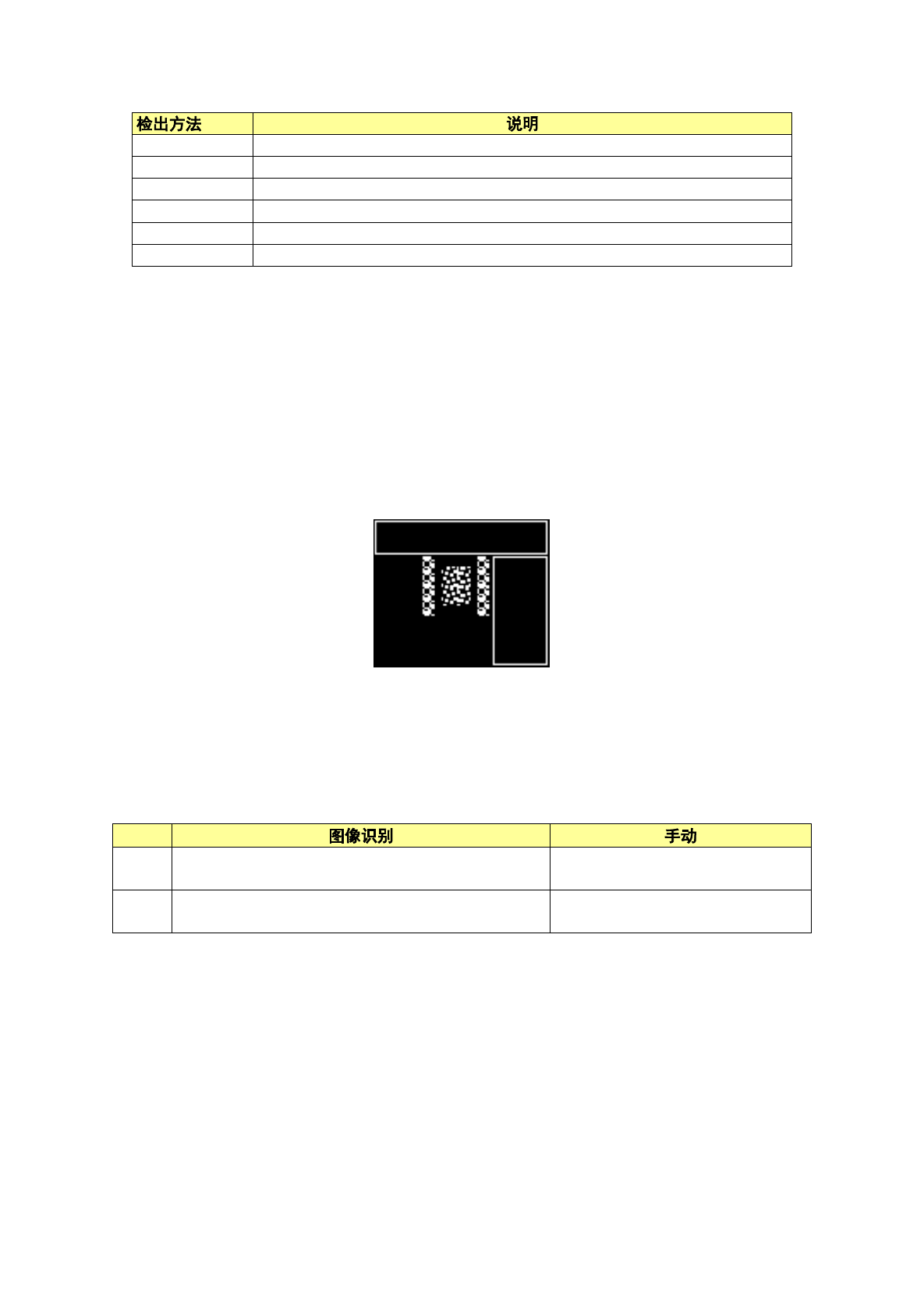

1 边 自动检测元件的边的倾斜，进行校正
引脚 1 列 自动检测引脚列的倾斜，进行校正
引脚 2 列 从 2 个引脚列自动检测各中点，结合 2 点直线校正倾斜，使之平行
引脚 2 本 自动检测 2 个引脚前端坐标，结合 2 点直线校正倾斜，使之平行
2 角 自动检测 2 个角，结合 2 个角校正倾斜，使之平行
任意 2 点 校正倾斜，使用户指定的任意 2 点平行
ｄ)分割图像拍照 (分割识别时)
分割识别时，校正元件倾斜后，要对分割图像进行拍照。
之后，对拍照的图像进行合成，作为一个图像叠加显示。
④ 排除区域设置(BGA 元件)
如果电极以外有明亮的部分时，要指定排除区域。
要指定排除区域时，需按追加按钮。
在 VCS 监视器上显示与元件外形相当的窗口框，指定排除区域（电极以外的明亮部分）。
按示教结束按钮，即结束排除区域的指定。排除区域也可以是 0 个。
⑤ 元件中心示教(通用图像元件)
a) 设置球、Land 时
将光标指定到元件的中心。元件的中心，可通过图像识别或手动进行指定。
元件中心的指定方法，根据元件中心设置(图像识别、手动)及光标形式(十字、窗口)的组合而不
同。
十字
指定元件的左上及右下的球，取得各球的中心位置。
将各球的中心位置的中间点作为元件的中心。
直接指定元件中心。
窗口
从设置的窗口框里的球的配置取得元件的中心。 将设置的窗口框的中心作为元件的
中心。
第 1 部 基本篇 第4 章 制作生产程序
4-280

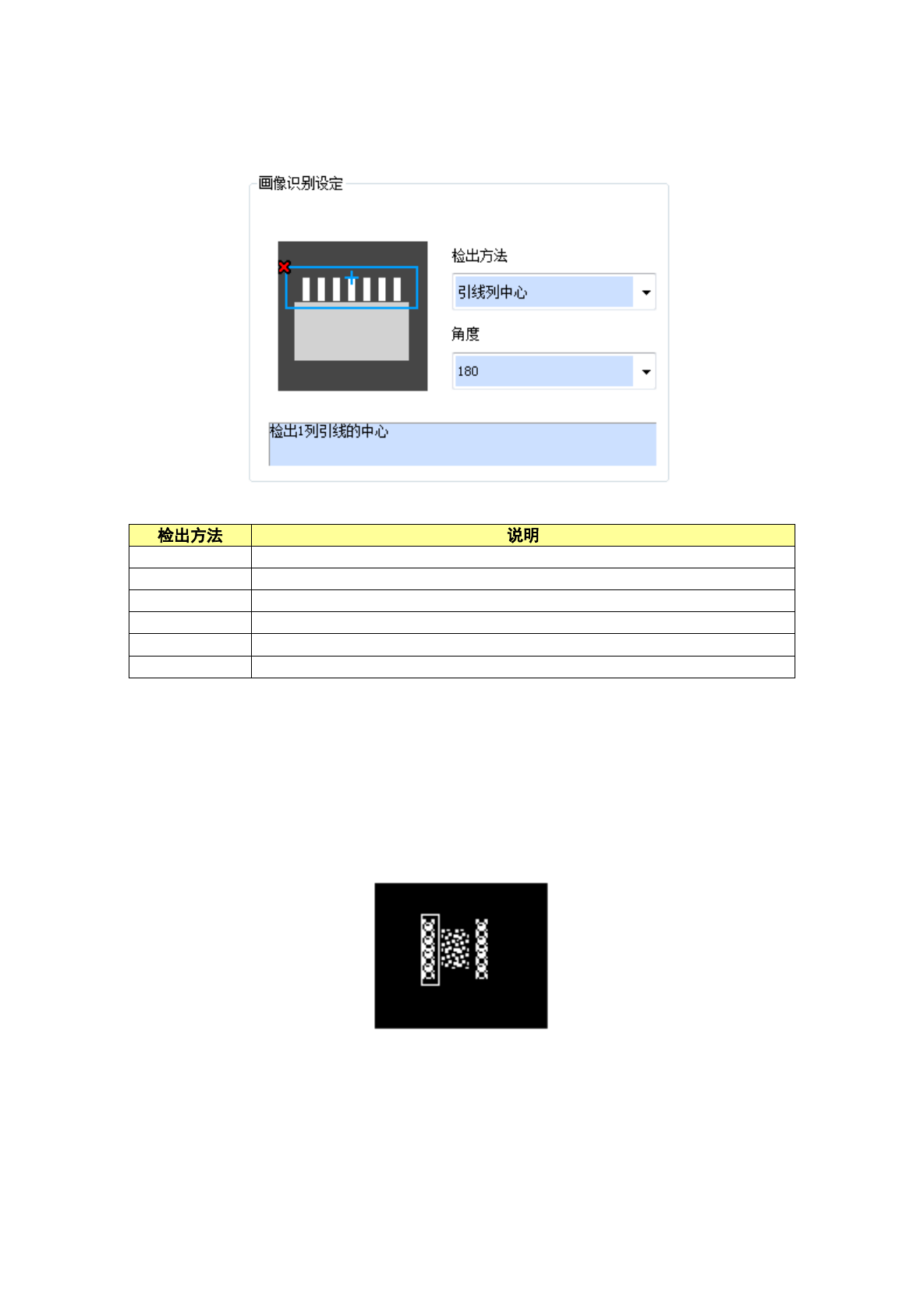

b) 引脚、外形设置时
对元件一部分进行自动检测，校正倾斜。这时，要设置检出方法及检测角度。
外接中心 对元件从外侧进行扫描，自动检测出明亮部分的外接中心
引脚列中心 自动检测出引脚列的中心
引脚 2 列中心 自动检测出 2 个引脚列的各自中点，将该 2 处的中点的中央作为元件的中心
2 角 自动检测出 2 个角，将 2 个角的中点作为元件的中心
任意 1 点 用户直接指定元件的中心
任意 2 点 将用户指定的任意 2 点的中央作为元件的中心
⑥ 球区域设置(通用图像元件(球、land))
显示与元件外形相当的窗口光标。
对窗口示教，仅使同一直径的电极包含在窗口内部。
按追加按钮时，即显示与元件外形相当的窗口光标，进行区域设置。
按示教结束按钮时，即结束区域的追加。
必须要至少设置 1 个球区域。
第 1 部 基本篇 第4 章 制作生产程序
4-281

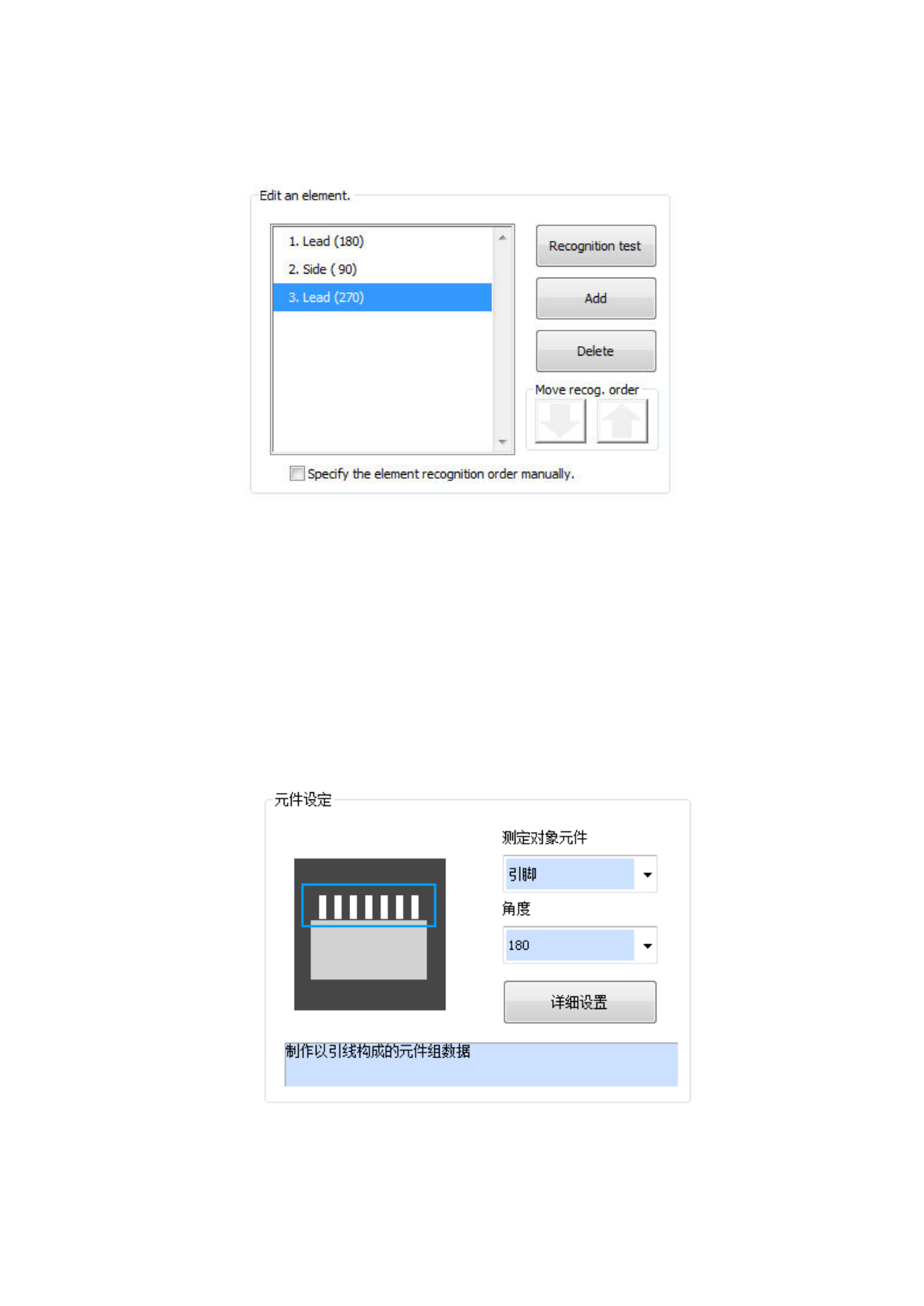

⑦ 元件要素编辑(通用图像元件(引脚、外形))
进行多个元件要素组的追加、删除、识别顺序的设置。也可进行识别测试。在元件要素编辑初始
状态下，会自动转移到元件要素设置画面。
a) 要新追加元件要素组时，需按[增加]按钮。对追加元件要素的类型、角度进行设置，追加
元件要素组。另外，按下详细设置按钮时，会显示详细设置对话框，可进行更加细致的设
置。
b) 要删除已有的元件要素组时，选择要删除的元件要素组，按[删除]按钮。
c) 要测试按当前的元件要素组设置中是否可行识别时，按[识别测试]按钮。
d) 要变更元件要素组的识别顺序时，需勾选“手动指定元件要素的识别顺序”。
e) 要变更识别顺序时，选择要变更的元件要素组，按“按照识别顺序移动”的上下按钮。
元件要素组的位置会上下移动。
f) 结束所有元件要素组编辑后，请按下[示教结束]按钮。
