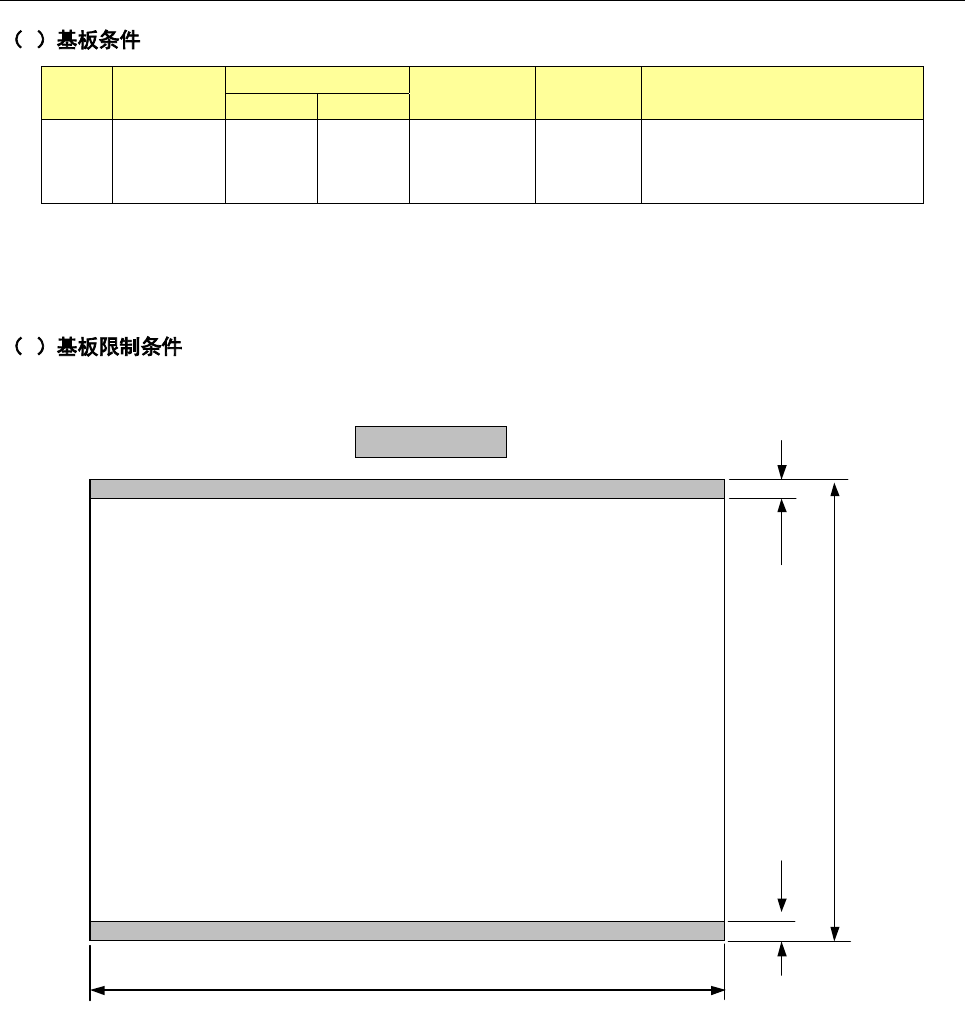

1-6 印刷基板规格
1
规格
最小尺寸
(L x W)
最大尺寸
(L x W)
厚度
T
最大允许
重量
翘曲允许值
1
缓冲
3
缓冲
标准 50 x 50mm
650 x 370mm
(1 次夹紧)
950 x 370mm
(2 次夹紧)
360 x
370mm
0.3～4.0mm 3,000g
每 50mm 允许在 0.2mm 以下。上
翘，下翘的总和在 1mm
以下(根据 JIS B 8461)
注：L 表示传送方向尺寸，W 为 L 的直角方向，W/L=2 以下。
注：与基板材质、基板颜色无关，反射率低的基板，有时无法用传感器检测。
2
1) 基板表面
搬送レール固定側50～610mm
シングル仕様：50～590mm
3mm
3mm
传送轨道固定侧
50
～370mm
不可贴片范围
50～
9
5
0
mm
第 1 部 基本篇 第 1 章 装置概要
1-44

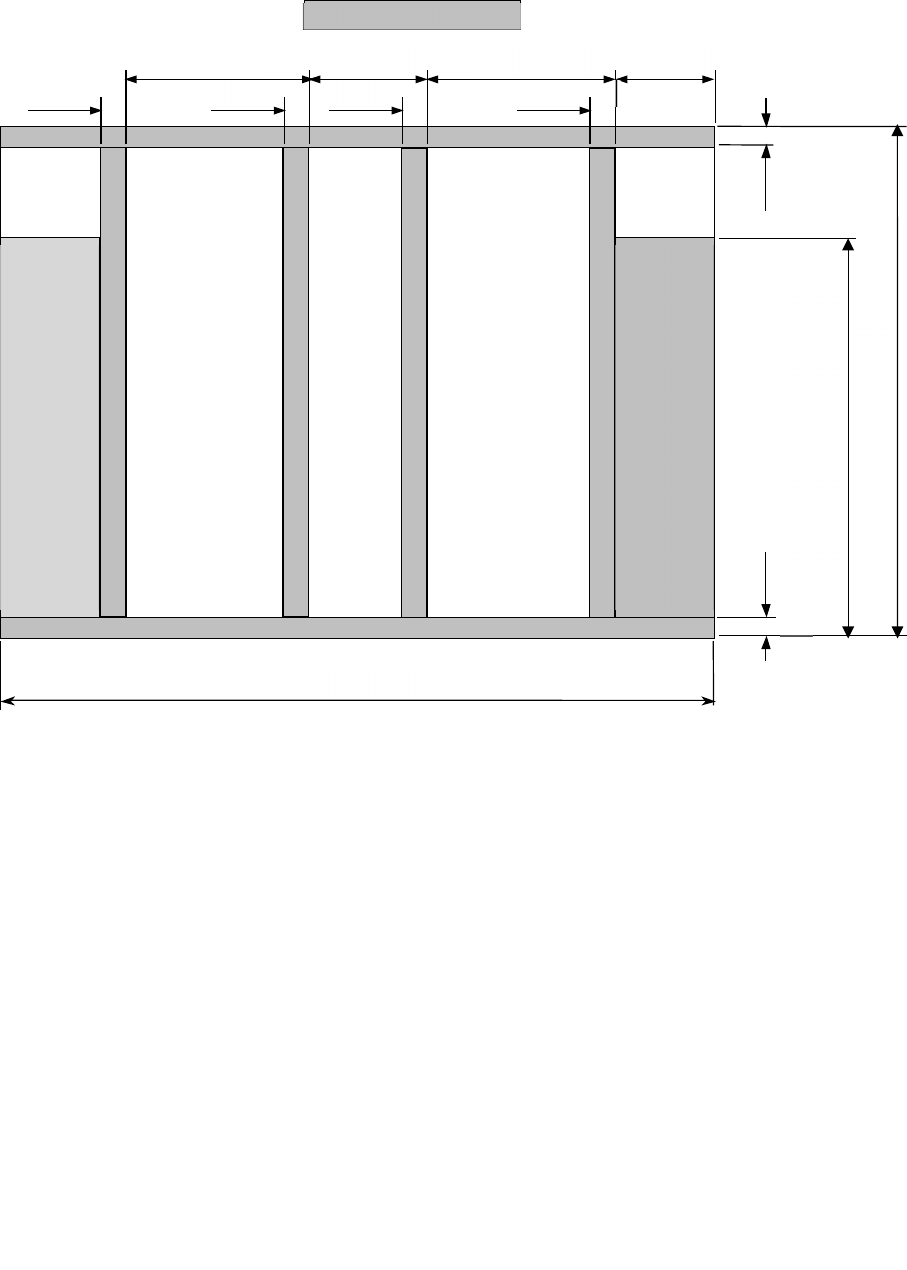

2) 基板下面
支撑销不可设置范围
传送轨道固定侧 50～650mm
50～370mm
3mm
3mm
57.5mm
8mm 8mm
220mm 87mm
8mm
8mm
220mm
左→右
流向时
挡块可动范围 0～320mm
左←右
流向时
第 1 部 基本篇 第 1 章 装置概要
1-45

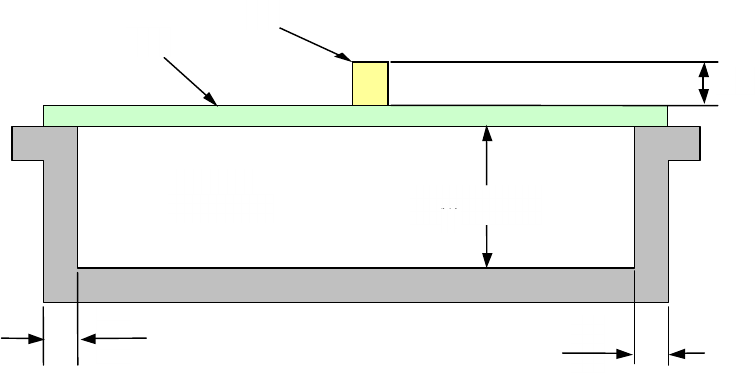

3) 贴片元件高度及基板背面传送高度范围
注 1：根据元件高度，软件至 1/6/12/20/25mm 变化
注 2：实装结束的既有元件的高度，为元件高度规格以下。
注 3：激光识别元件的元件高度请参照“1-5 对象元件 (2)激光识别元件的识别高度”
图像识别的元件高度请参照“1-5 对象元件 (3)图像识别元件的识别高度”。
基板夹紧方式
以基板上面为基准，在传送轨道上从固定侧、可动侧两端，钳夹夹板的方式。
基板宽度调整方式
使用马达自动调整基板宽度的方式。（标准装备）
3mm
最大 40mm
基板背面
可贴装范围
基板
元件
3mm
注
1
