第 1 部 基本篇 第 1 章 装置概要 1-8 1-1-6 本装置的构成 ① A TC 单元 ⑤ 基板传送 单元 ⑨ CAL 块单元 ⑬ 负载控 制单元 (OP) ② LNC120 Head 单元 ⑥ VCS 单元 ⑩ 供料器台架单元 ⑭ 共面性单元 (OP) ③ Head 单元 8 贴片头 ⑦ X -Y 单 元 ⑪ HMS 单元 ④ OCC 单元 (L) ⑧ CVS 单元 (OP) ⑫ 废弃盒 ① 前侧液晶监视 器 ⑤ 迷你信号灯 …
第 1 部 基本篇 第 1 章 装置概要
1-7
简称说明
1-1-5 缩写的说明
简 称
意 义
中文 英文
ATC
自动工具更换装置
(Auto Tool Changer)
CVS
元件验证系统
(Component Verification System)
DTS
双托盘服务器
(Dual Tray Server)
ETF
电动式带式供料器 (Electric Tape Feeder）
HMS
高度测量装置
(Height Measurement System)
IFS-NX
智能供料器系统
(Intelligent Feeder System)
LNC 激光校准新概念 (Laser align New Concept)
MTC
矩阵托盘更换器
(Matrix Tray Changer)
MTS
矩阵托盘服务器
(Matrix Tray Server)
OCC
位置校正摄像机
(Offset Correction Camera)
PWB
基板
(Printed Wiring Board)
S-VCS
高速不间断图像识别
(Scanning Vision Centering System)
VCS
图像识别元件位置校正装置
(Vision Centering System)
第 1 部 基本篇 第 1 章 装置概要
1-8

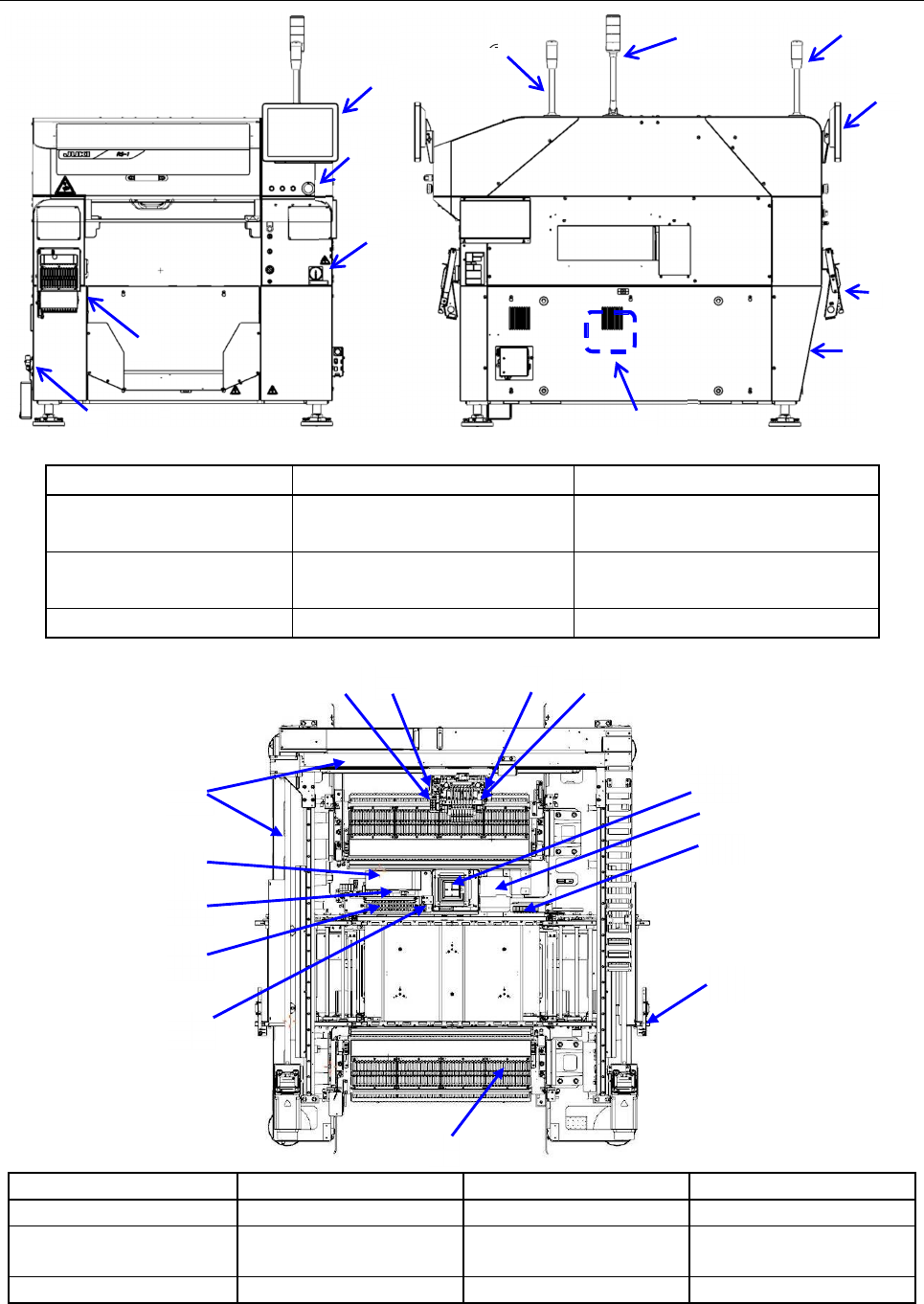

1-1-6 本装置的构成
①
ATC
单元
⑤基板传送单元
⑨
CAL
块单元
⑬负载控制单元
(OP)
②
LNC120
Head
单元
⑥
VCS
单元
⑩供料器台架单元
⑭共面性单元
(OP)
③Head 单元
8
贴片头
⑦X-Y 单元 ⑪HMS 单元
④
OCC
单元
(L)
⑧
CVS
单元
(OP)
⑫废弃盒
①前侧液晶监视器 ⑤迷你信号灯(选购项) ⑨后侧液晶监视器
②操作面板 ⑥空气调节器（护盖（罩）内侧） ⑩前部编带套件单元
※Rev.D 以后
③电源开关 ⑦真空泵（装置内左侧） ⑪后部编带套件单元
（选购项） ※Rev.D 以后
④信号灯 ⑧漏电断路器（后部-右侧）
①
②
⑦
③
⑤
⑧
⑥
④
⑤
⑨
⑩
⑪
③
①
②
⑥
⑦
⑨
④
⑩
⑪
⑫
⑬
⑤
⑧
⑭
第 1 部 基本篇 第 1 章 装置概要
1-9

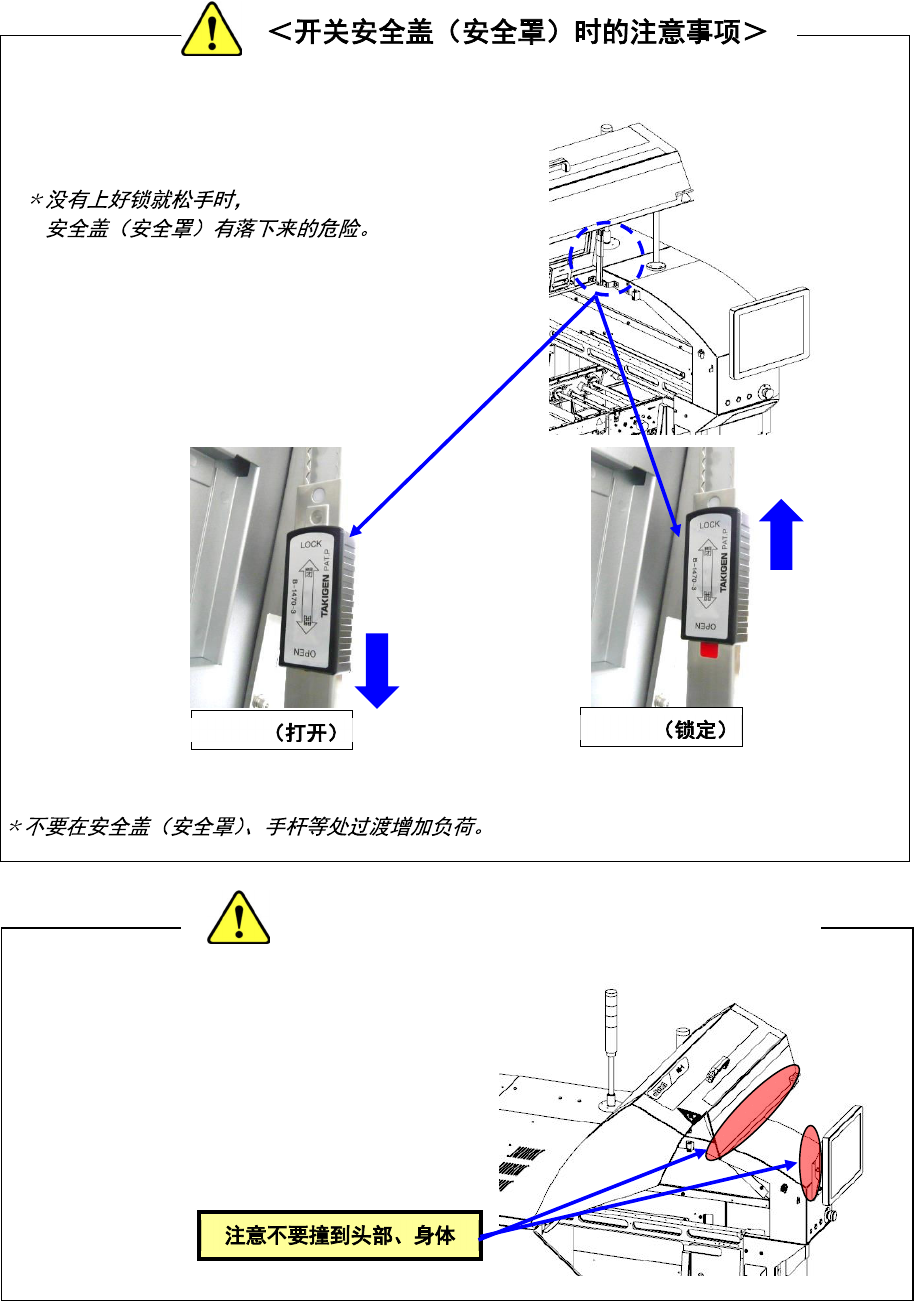

◆ 打开安全盖（安全罩）时，先把盖（罩）
子推上去，再把锁杆向箭头（LOCK）方
向推，锁好。确认上了锁之后，再放开手。
◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。
把安全盖（安全罩）向上提，
再把锁杆向 OPEN 方向推，解锁。
（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）
◆维护 ATC 或 XY、Head 时，
进入装置内部作业时，请特别注意不要从后面
撞到安全盖（安全罩）或监视器，不要撞到头，
作业时不要受伤
。
OPEN
LOCK
