第 2 部 功能详解篇 第 12 章 选项组件
12-26

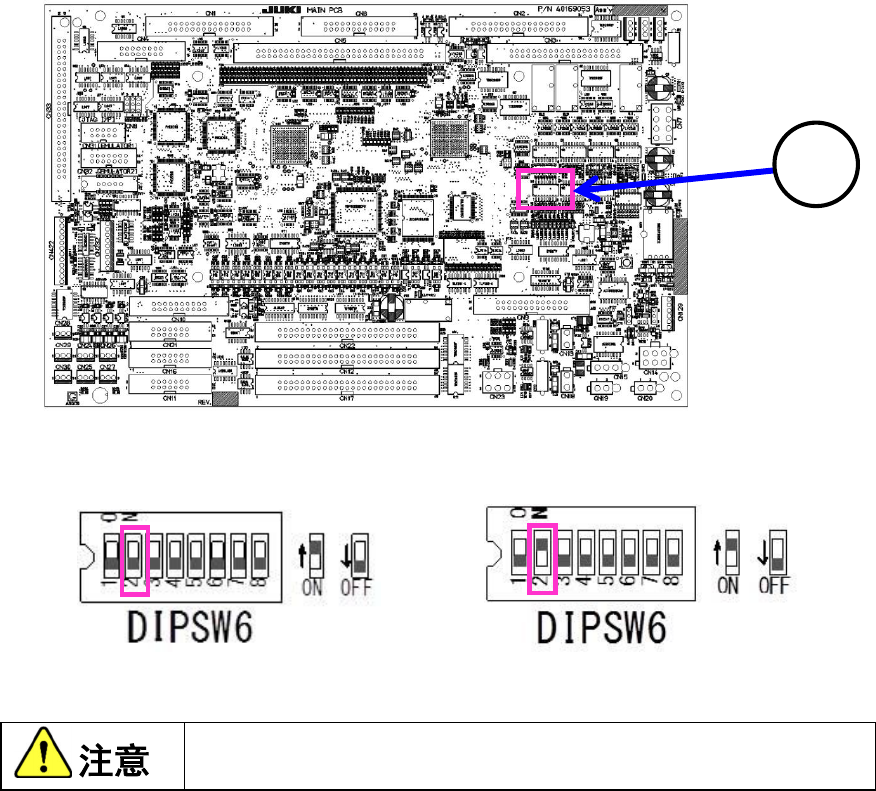

将 MAIN 基板上位置③的 DIPSW6-2 设为 ON，则可以在 RS-1 使用完成了改造及 MTS 软件升级的
TR5SNX/TR5DNX。将 DIPSW6-2 设为 OFF，则可以连接到能使用 TR5SNX/TR5DNX 的 RS-1 以外
的机种。
连接对象：RS-1 以外 连接对象：RS-1
为了防止意外启动引起事故，请切断电源后再进行操作。
3
第 2 部 功能详解篇 第 12 章 选项组件
12-27

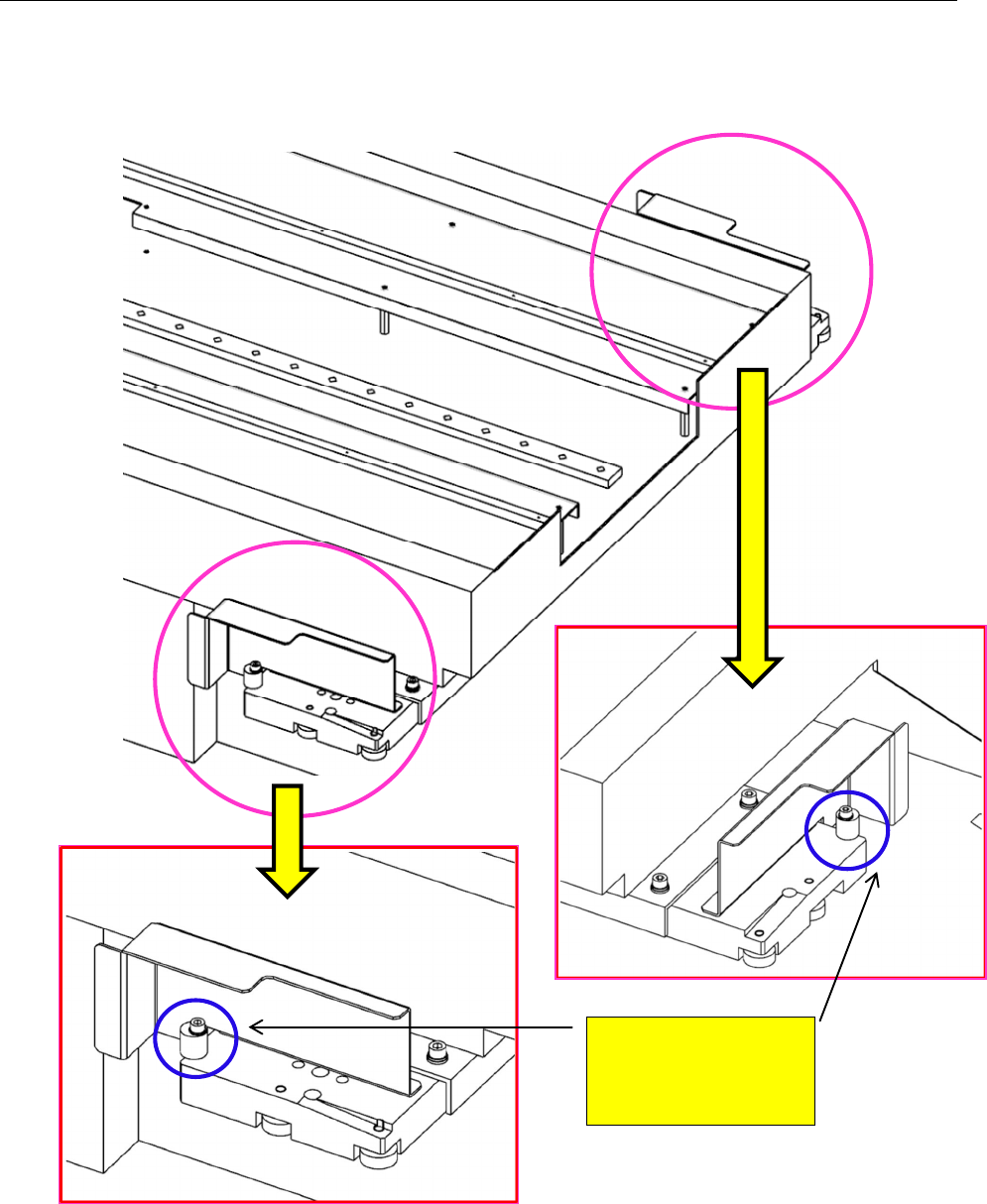

12-3-8 取下挡块（TR5SNX/TR5DNX）
在 RS-1 上连接了 TR8SR 以外的 MTS 时，需要取下挡块。
出库时安装了挡块，所以在连接 RS-1 时请取下挡块，连接 RS-1 以外时请安装挡块。
将其他机种所使用的 TR5SNX/TR5DNX 用于 RS-1 时，请在实施改造及 MTS 软件版本升级之后，再
执行本操作。
≪挡块≫
RS-1：取下
RS-1 以外：安装
第 2 部 功能详解篇 第 12 章 选项组件
12-28
12-4 电动式供料器用统一更换台车
供料器类可以统一安装在主体或从主体上统一卸下，因为能在生产中准备下一个生产的供料器，所以
缩短了准备时间。同时，也使传送准备作业变得更容易。
根据台架的种类，分为 RF 台架和 EF/RF 台架的统一更换台车。
①电动式供料器用统一更换台车主体
②电动台架
③台架开关
④台架升降机
⑤台架支撑台
⑥台架连接器
请确认「电动台架②（上面）」、「台架升降机④」、「台架支撑台⑤」、
「台架连接器⑥」等与机械主体相接触的部分没有元件或其他物品。否则台
架上升时会发生碰触，造成放置的物品损坏，还会造成机械及连接部受损，
并且还可能因短路造成火灾。
④
⑤
⑥
②（上面）
②
①
③
