第 2 部 功能详解篇 第 6 章 通用图像元件
6-8
1 2
当用DOG过滤器进行识别时，可以用参数1设置检测窗的引脚长度方向补偿量。
（单位为μm）
参数2将来的扩展用参数，当前未使用。
(8)
在元件要素组内有遗漏(欠缺)时，按距离首元件要素近的顺序来设定遗漏信息。
对于 1 列或 1 行，最多可设定 4 个遗漏信息。
(9)
输入元件要素信息。

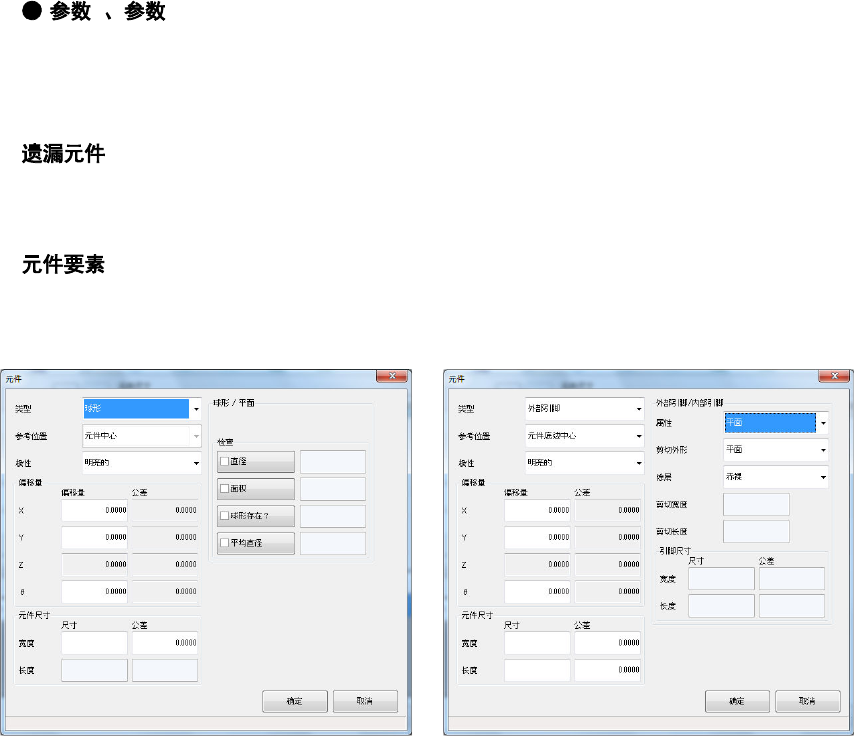

・选择了球或平面（Land）时的画面 ・选择了外部引脚或内部引脚时的画面
● 类型
选择元件要素的类型。
显示列表根据“点、1D、2D”的指定而变化。
◇外部引脚： 鸥翼形引脚(QFP等)。
◇内部引脚： J形引脚(QFJ等)。
◇标记： 因为是标记等，没有电极，所以不用检查。
◇边： 因元件要素形状不规则，只有用边才能取得时。
◇角： 因元件要素形状不规则，只有用角才能取得时。
有关设定方法请参见下页。
● 参考位置（基准位置）
可指定首元件要素的基准位置。
推荐对引脚元件指定“背面的中心(引脚前端的中央)”，对球元件指定“元件要素的中心(球的中
央)”。
● 极性
指定元件要素的明亮度。如元件要素比背景亮时，请选择“明亮”。
● 偏移量
需要比元件要素组的“首元件要素的配置”更偏离时指定此项。
● 元件尺寸（元件要素尺寸）
输入元件要素的纵、横尺寸。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-9

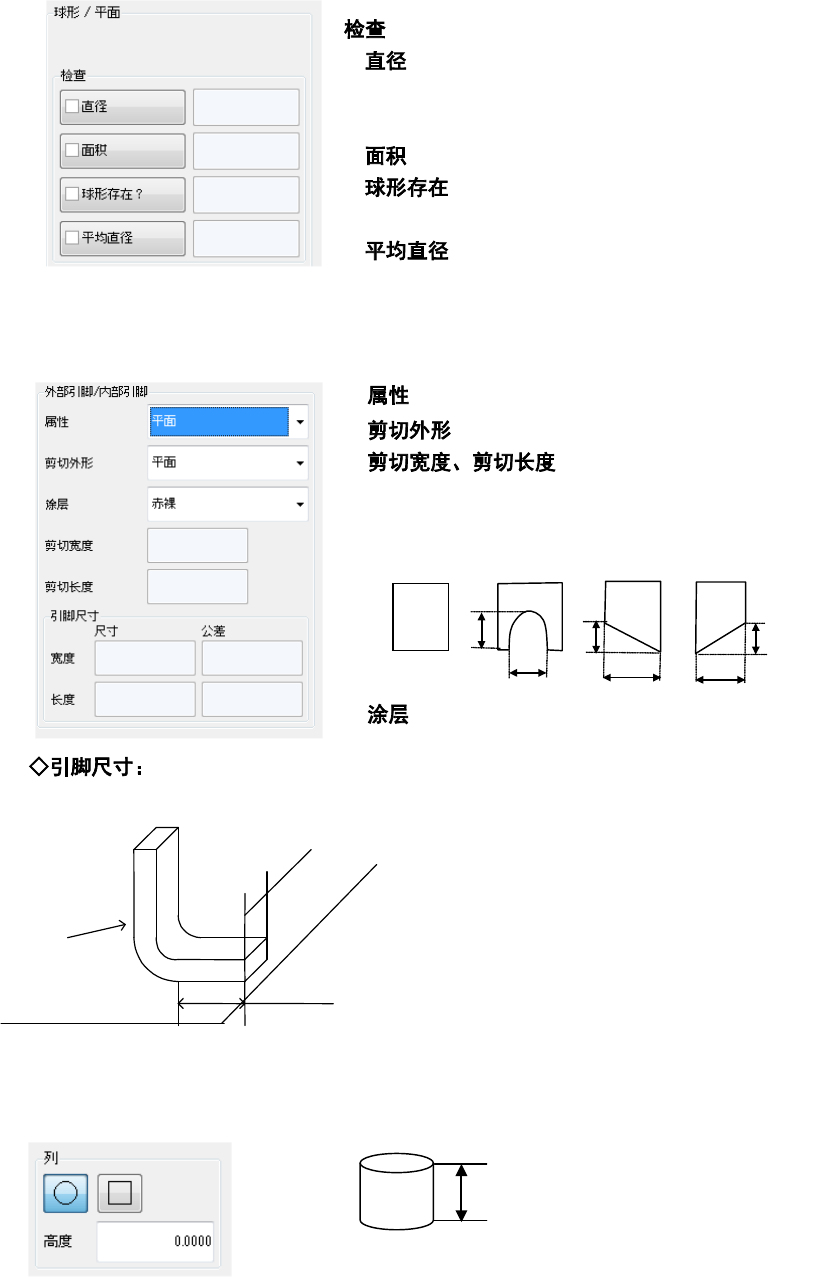

● 球形/平面
在“类型”中选择了球形或平面（Land）时显示此项。
选择球形或平面的形状。(但现在不进行形状判别。)
● 外部引脚/内部引脚
在“类型”中选择了外部引脚或内部引脚时显示此项。
当使用鸥翼形引脚时，输入与基板接触的引脚前端部位的宽和长。
长度
宽度
引脚
基板
● 列
在“类型”中选择了列时显示此项。目前没有使用。
: 指定有无检查和判定値。
◇ ：指定直径检查。
所有球经过检查，以其平均值为基准，进行的
各球的检查。
◇ ：指定面积检查。
◇ ？ ：指定检查有无球。
初始值的 30%为可检测出 20%的球剪切的値。
◇ ：以输入的直径为基准，对检查完的所
有球的平均值进行比较检查。
◇ ：指定引脚的类型。
◇ ：选择引脚前端被切割时的剪切形状。
◇ ：
选择 U 形切割、左下切割、右下剪切时输入此
项。
平面 U 形剪切 左下剪切 右下剪切
◇ ：可以指定引脚的涂层类型，目前没有使用。
宽
长
宽
宽
长
长
高度
第 2 部 功能详解篇 第 6 章 通用图像元件
6-10

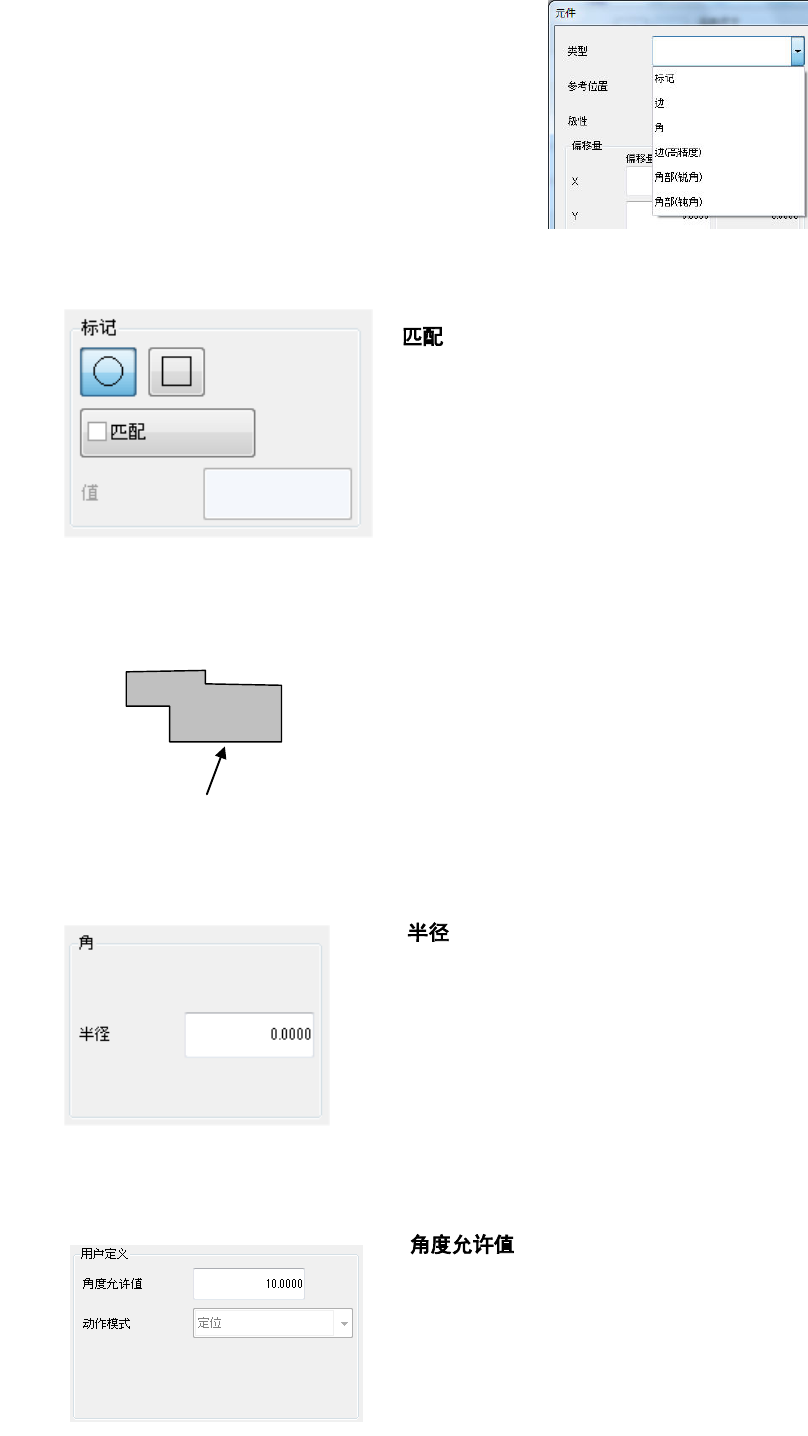

◎ 在元件要素组中选择了“点”时，
可从右图选择“类型”项目。
● 标记
在“类型”中选择标记时显示此项。
● 边
元件要素的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。
使用右边时，在元件要素组的“首元件要素的配置”的偏
移 值 θ 中 输 入 “90°” 。 同 样 ， 使 用 上 边 时 输 入
“180°”，使用左边时输入“270°”。
● 角
在“类型”中选择角时显示此项。
● 用户定义
在“种类”处选择用户定义时显示。
◇ ：
动作模式为方向判別以外时，输入识别时的角度偏差的
允许值。输入值正负两个方向均适用。（初期值为“10”
度。）
动作模式可以在作成用户定义要素时设定，在此画面不
能对设定进行变更。
◇ ：
可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严格。
(初始值为“600”。)
◇ ：
输入角部的半径。直角时为“0”。
基准角是元件供给角度为 0°时的左下角。
如果使用右下角，应将元件要素组的“首元件要素的
配置”的“θ”设定为“90”。
同样，使用右上角时应输入“180”、使用左上角时应
输入“270”。
基准边
