第 1 部 基本篇 第4 章 制作生产程序
4-255
5) 检查结果
显示检查结果。图像定中心完成时显示“OK”，未完成时显示“NG”，并在注释栏中显示错误原因。
6) 检查
执行图像识别检查。检查结束后显示检查结果。
7) 前代替元件、后代替元件
如果有代替元件时，移动到代替元件。
8) 确定
反映检查结果，返回到原来的画面。
9) 取消
结束图像识别检查，返回原来的画面。
第 1 部 基本篇 第4 章 制作生产程序
4-256
4-5-7-4 共面检查
执行共面检查。
(1) 共面检查的检查方式
按照元件数据中设定的值，实施「测量·检查」→「共面检查」连续控制，检查是否会发生错误。
(2) 有关共面检查时的各种动作
1) 吸取时使用的 Head
吸取时使用的 Head 会自动选择。
使用 Head 时，会优先使用已完成安装的吸嘴，减少更换。
根据吸嘴的安装状况，各项测量中 Head 有时会不同。
可选择要检查的 Head。
2) 检查后的元件返还
将检查后的元件返还原来的位置时，有的要废弃。但不同的包装方式处理不同，请参见下表。
废弃位置，依照元件数据的「元件废弃」的设定进行废弃。由于 1mm 以下的元件在返还时，有
可能元件会站立、翻转，要根据询问选择动作。
包装方式
条
件
返还
废弃
带式
－ ○
外形尺寸短边
1mm
以下
询问*1
外形尺寸短边
1mm
以上
○ －
托盘
○ －
管式
－ ○
*1 显示询问，选择返还元件还是废弃元件。
连续测量时，会在开始始前进行询问。
3) 选择要吸取的供应装置
同一元件有多个供应装置（吸取数据）时，默认为从最初输入的数据吸取元件。
可按照意愿变更供应装置。
4) 变更吸取坐标
未能顺利吸取时，可进行手动输入或坐标示教，变更吸取坐标。
5) 手动吸取
如果没有吸取数据时，可手动将元件安装到吸嘴上。
这时，不能输入吸取坐标。送料器也无法操作。
第 1 部 基本篇 第4 章 制作生产程序
4-257
(3) 共面检查的操作
完成程序的「元件数据」－「图像」后，请从编辑程序菜单点击「测量･检查」／「共面检查」。

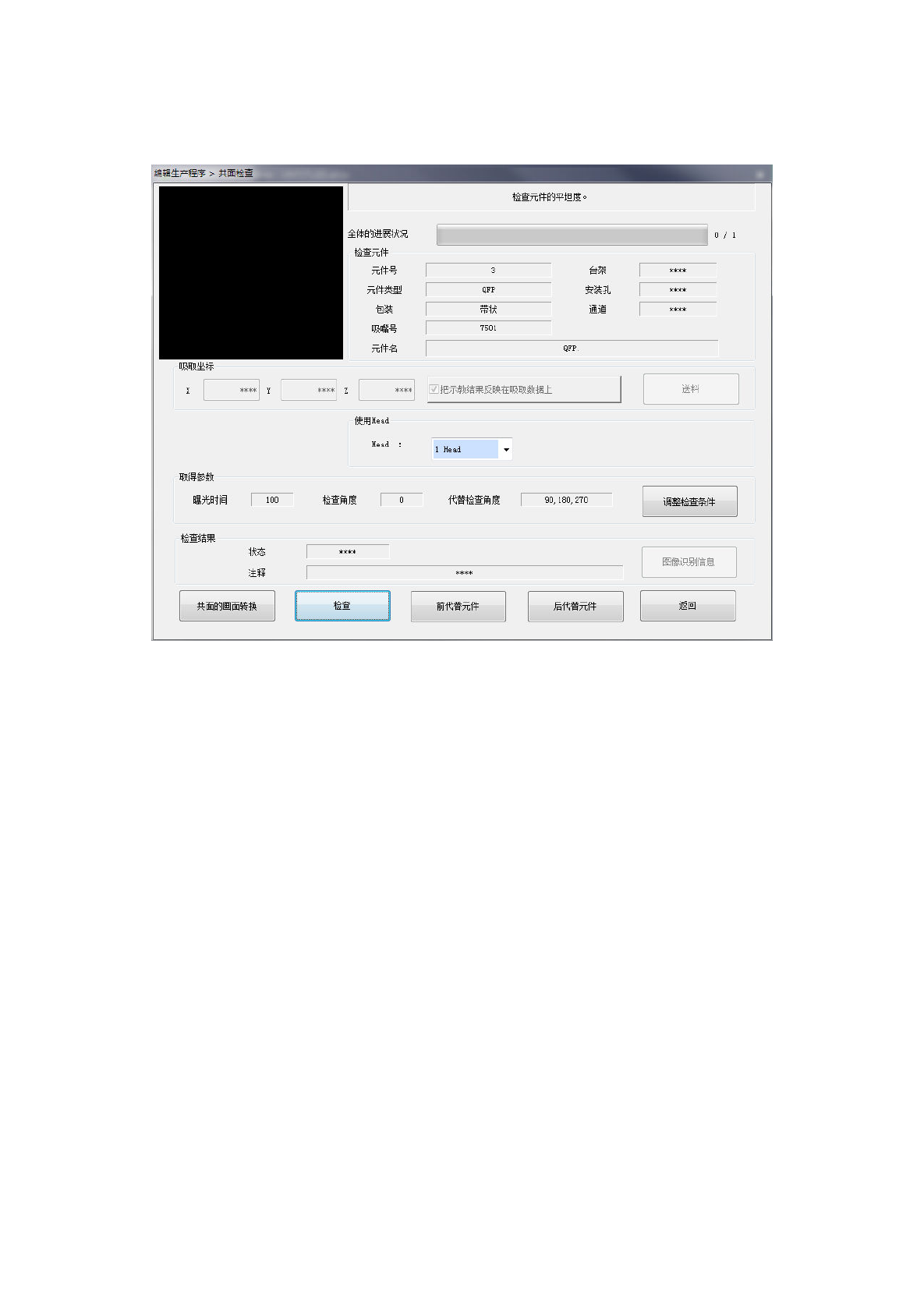

会显示如下画面。
1) 检查中的元件
显示为了进行共面检查所必要的元件内容。
2) 要测量元件的吸取位置
显示吸取元件的吸取位置内容。可将吸取位置变更为前代替元件或后代替元件。
没有吸取数据时，或者为 MTC 时，各项目不显示、不能进行吸取位置的变更、送料顶推、示教。
● 把示教结果反映在吸取数据上
选择是否将示教的结果反映到吸取数据。
取消勾选时，仅适用于此次吸取时的坐标。
● 送料
对送料器进行一次顶推，传送元件。
3) 使用 Head
可以选择检查中使用的 Head。
从组合框列表中选择 Head。
4) 取得参数
按下检查条件调整按钮，则取得可进行共面性检查的「曝光时间」、「检查角度」、「代替检查角
度」。
