第 1 部 基本篇 第 2 章 生产
2-60

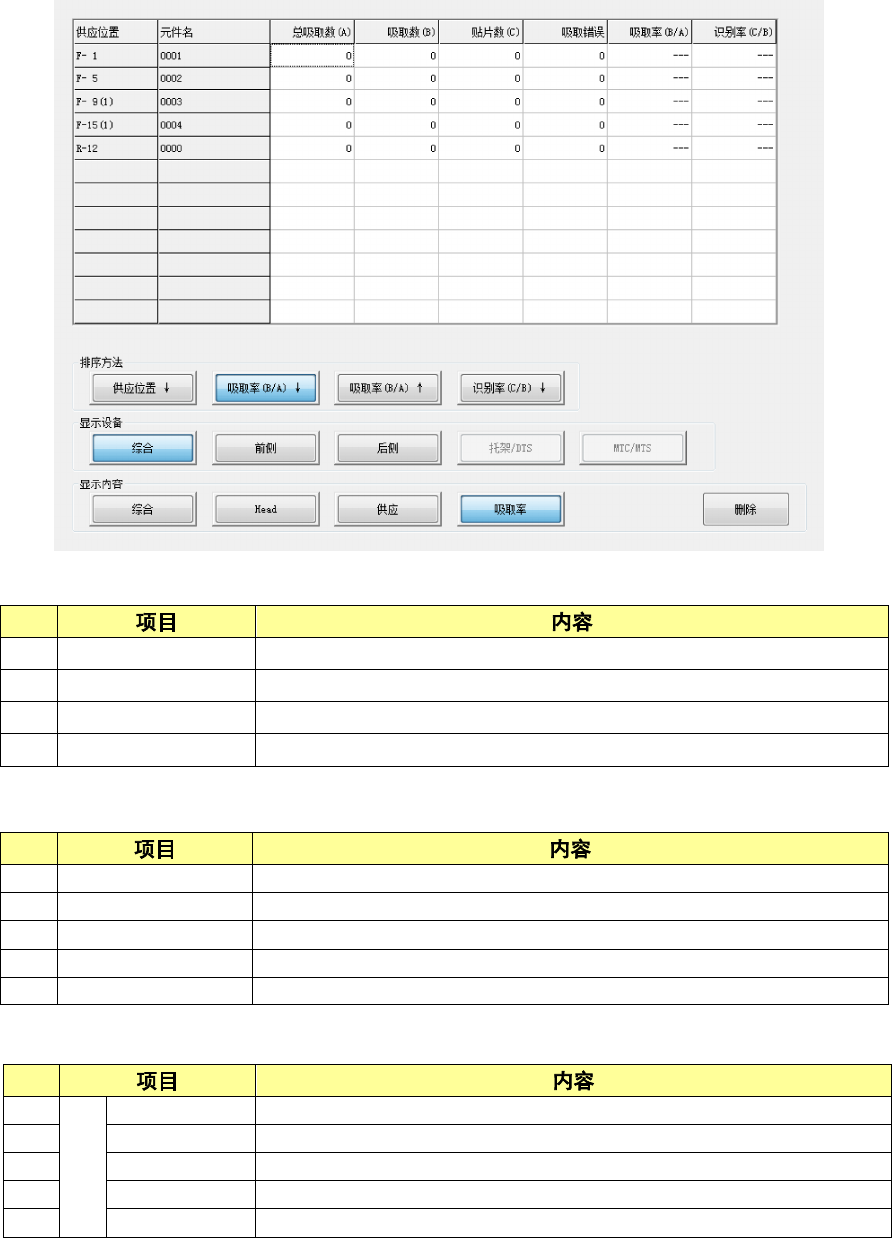

4)生产管理信息（吸取率）
显示「各供应的吸取率（吸取率 = 吸取数 /（吸取数 ＋ 吸取错误数））」。
◇画面通常以「最差吸取率」顺序显示。
排序方法：选择列表排序方法。
No.
1
供应位置↓
按供应位置的升序显示。
2
吸取率（B/A）↓
按吸取率的最差顺序显示。
3
吸取率（B/A）↑ 按吸取率的最佳顺序显示。
4
识别率（C/B）↓ 按识别率的最差顺序显示。
显示台架：选择列表显示的有元件的台架。
No
1
综合
显示所有元件。
2
前侧
只显示设置在前面台架上的元件。
3
后侧
只显示设置在后面台架上的元件。
4
托架
只显示设置在托架或者
DTS
上的元件。
5
MTC
/
MTS
只显示设置在
MTC
或者
MTS
的元件。
显示内容项目：变更管理信息显示的内容。
No.
1
显
示
内
容
综合
显示综合管理信息。
2
Head
显示每
1
个
Head
的生产管理信息。
3
供应
显示每
1
个供应位置的生产管理信息。
4
吸取率
显示每
1
个供应位置的吸取率排序。
5
删除
删除生产管理信息。
第 1 部 基本篇 第 2 章 生产
2-61
No.
1
供应位置
显示每个供应位置。
如果是管式供料器，则在括号内显示通道号。
2
元件名 显示元件名称。
3
总吸取数（A） 吸取数 ＋ 吸取错误数
4
吸取数（B） 吸取成功的元件数。
5
贴片数（C） 贴片成功的元件数。
6
吸取错误
吸取失败的次数。
7
吸取率（B/A）
吸取成功的比例。
吸取率
=
吸取数
/
（吸取数
＋
吸取错误数）
8 识别率（C/B）
吸取成功的元件识别率。
识别率
=
贴片数
/
吸取数
●数据的更新
◆ 生产中（生产动作中）：
生产中数据不更新。如按下各按钮或重新显示画面，则数据被更新。
◆ 生产暂停中：
数据会被自动更新。
2-9-2 生产管理信息的管理
1)删除
要删除生产管理信息，请选择「显示内容」中的「删除」。
或者请选择生产菜单的「生产程序」→「生产管理清除」。
显示确认删除生产条件的画面。
按下[确定]按钮，则删除生产管理信息。
按下[取消]按钮，则不删除生产管理信息。
2)生产管理信息的保存
生产结束后，通过执行「文件」的「保存」、「另存为」，可以按不同文件保存生产管理信息。
另外，在生产结束时，通过在生产结束提示信息画面中保存生产程序，可以保存生产管理信息。
第 1 部 基本篇 第 2 章 生产
2-62
2-10 确认电动式供料器
本项中，对当前生产程序之吸取数据中的电动式供料器，显示元件错配检测。

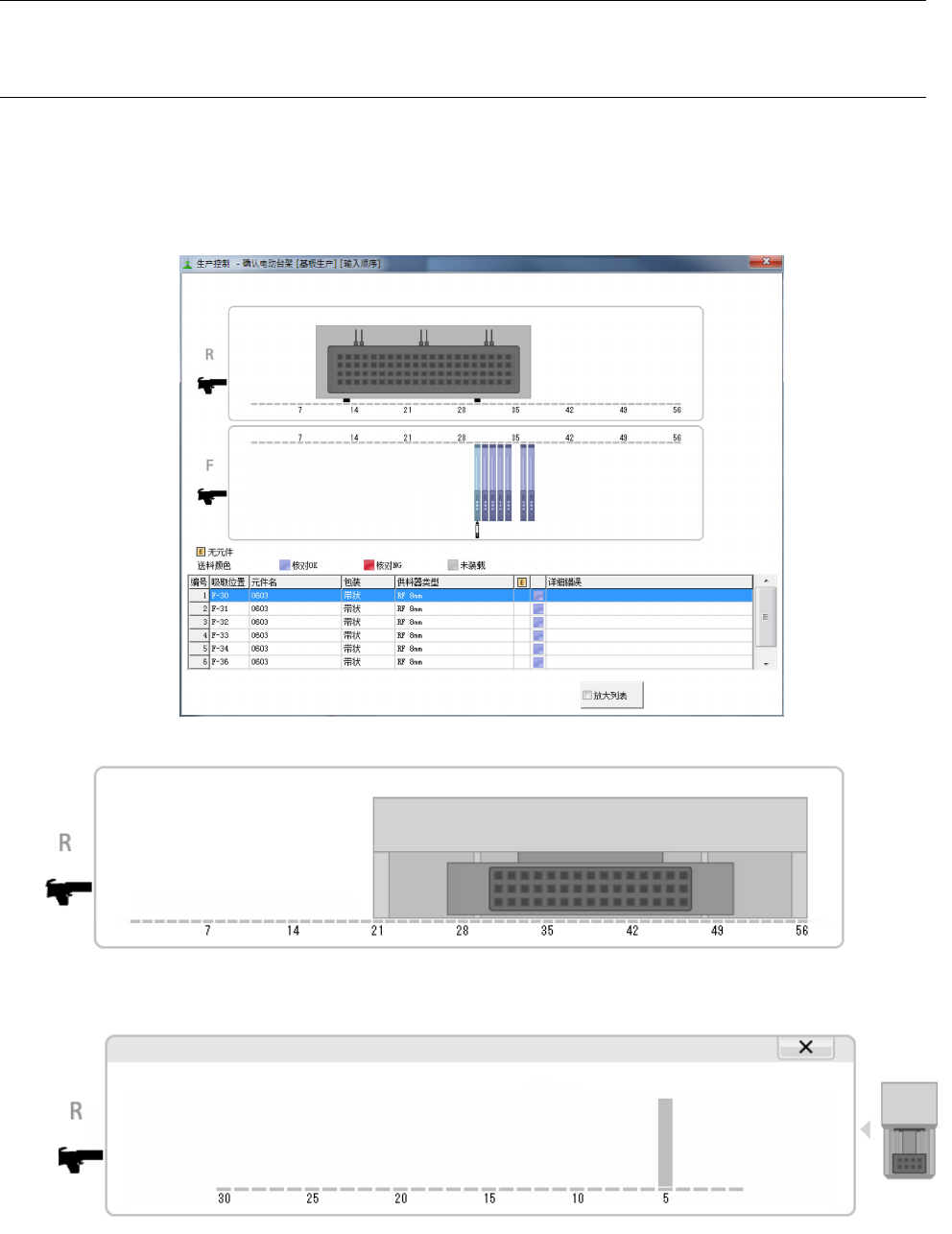

2-10-1 电动式供料器确认画面
(1) 电动式供料器确认菜单
在生产菜单中点击[窗口] 菜单，选择[确认电动台架]。
(2) 内容
供应装置为 TR8SR 时，会显示如下 TR8SR 的图形。
触摸显示的 TR8SR 图形，即显示 TR8SR 放大画面。
要返回原来的图形显示时，请触摸「×」或画面右侧的 TR8SR 图形。
