8-3 设定项目

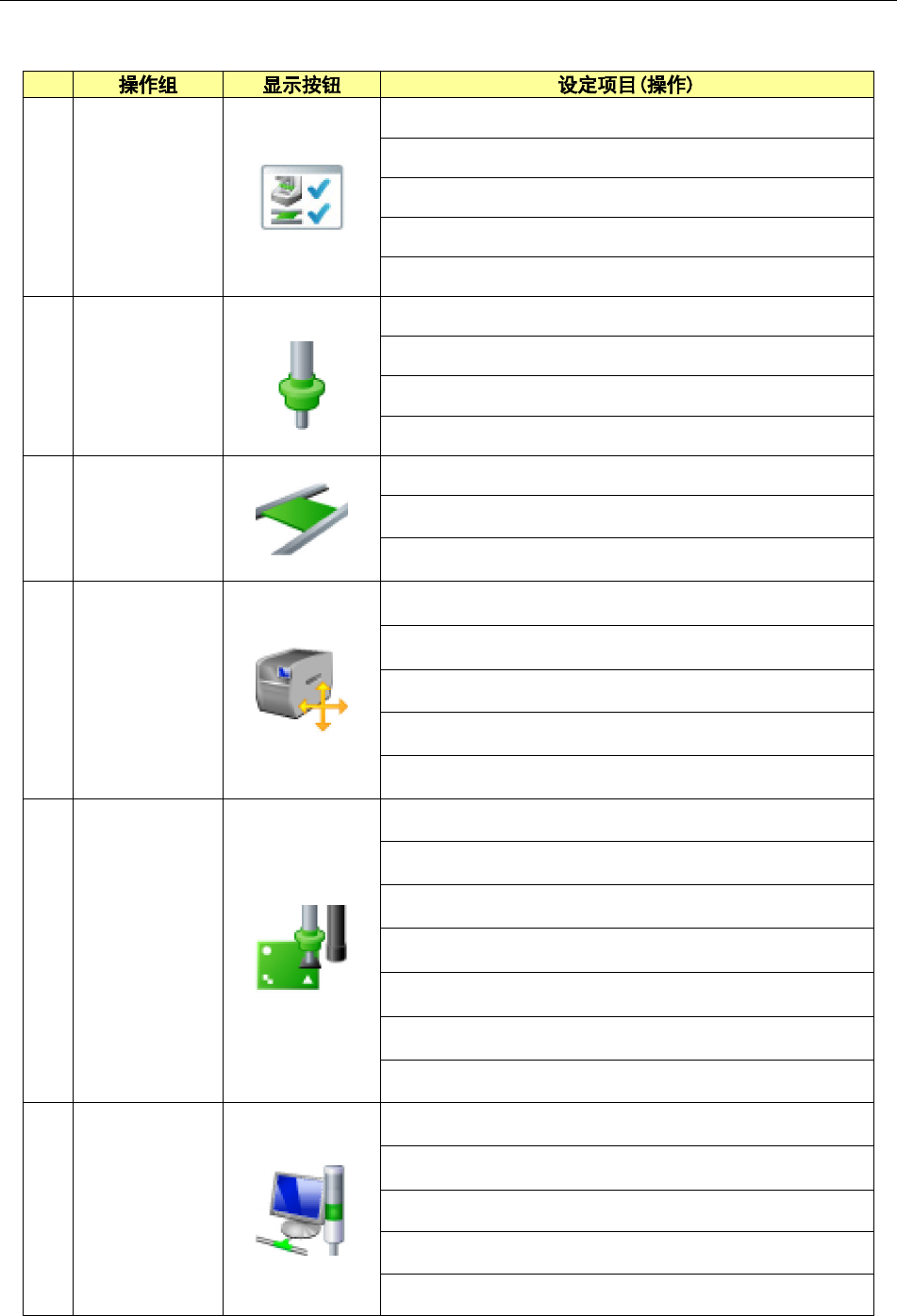

机器设置中的设定项目分为以下各组。
No.
1
使用单元
Head
基本
传送
MTC/MTS
VCS
2
吸嘴
注册吸嘴一览
读吸嘴数据
ATC 吸嘴分配
无吸嘴时真空值
3
传送
基板传送
支撑台
外形基准位置调整
4
位置设定
废弃元件位置
IC 回收带位置
Head 等待位置
MTS 装配位置偏差
MTC 滑梭吸取位置
5
功能设定
设置吸取错误条件
标记识别速度
设置焊锡偏移校正
吸取前供料设定
Head 高度设定
确认吸嘴芯滑动不良
接缝设置
6
单元设定
信号灯
坏板标记传感器示教
设置叠加系统
在线连接
共面性
第 2 部 功能详解篇 第 8 章 机器设置
8-5
验证检查
第 2 部 功能详解篇 第 8 章 机器设置
8-6
8-3-1 使用单元
8-3-1-1 Head

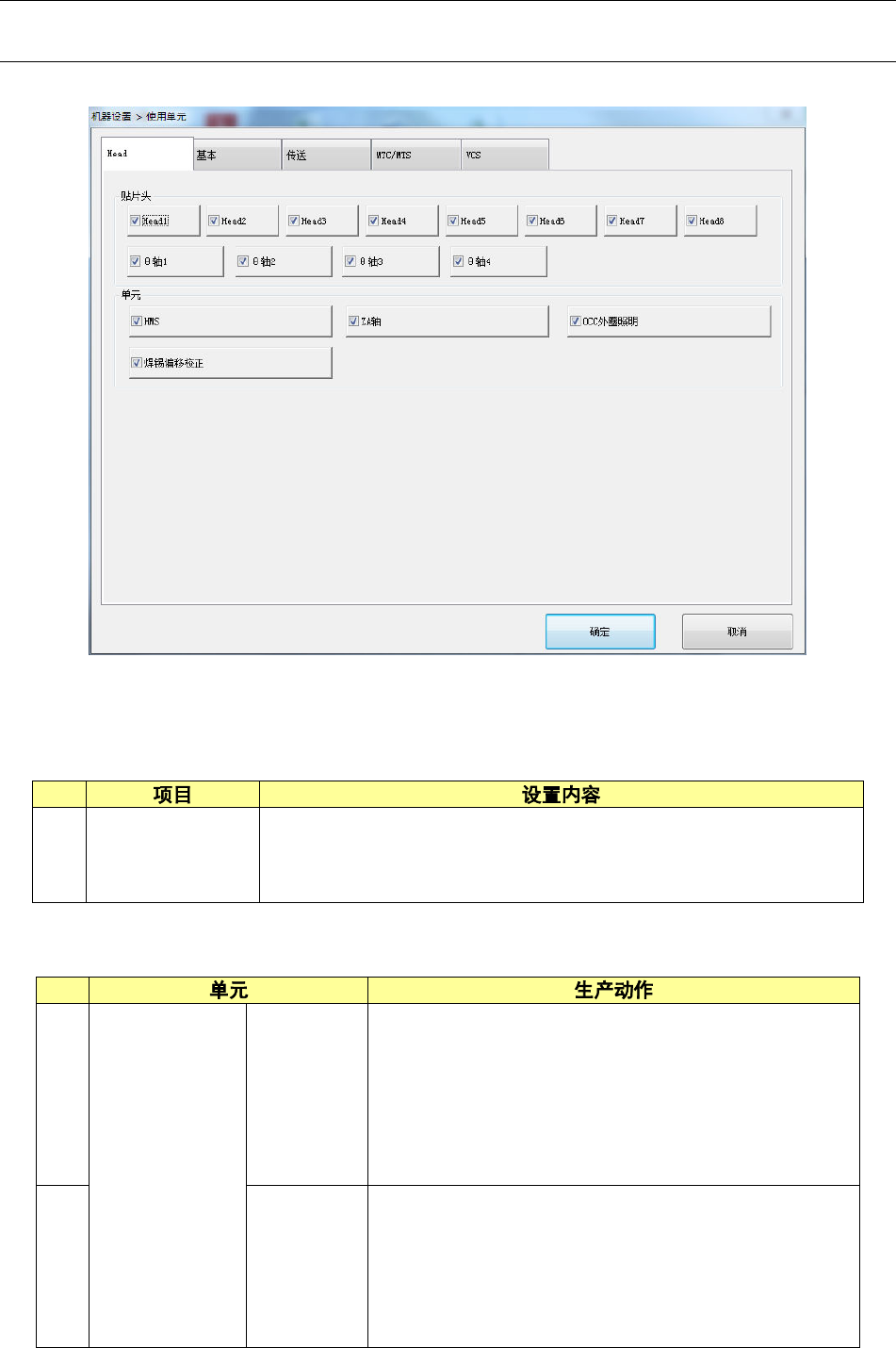

选择Head，会显示以下的画面。
点击各选项卡，可指定 [Head]、[基本]、[传送]、[MTS]、[VCS]。
(1) 设置项目
No.
1 Head
指定单元的使用／不使用。
万一单元发生故障时，若本项目里设置为“不使用单元”，可在不变
更生产程序数据的情况下执行吸取贴片。
1) 为了完成生产程序贴片，需要上述单元时，实际可否进行贴片，请见下表。
No.
1
Head
Head1
Head2
Head3
Head4
Head5
Head6
Head7
Head8
若这些 Head 有准备贴片的元件时，则有替代的 Head，
未指定 Head 时则会用替代 Head 进行贴片。不能贴片
时，在生产开始前检查时会出现错误而无法生产。出现
这种情况时请修改生产程序。
优化功能，不对这些 Head 分配元件。
2
θ 轴 1
θ 轴 2
θ 轴 3
θ 轴 4
Head 的 θ 轴是每 2 轴控制方式。因此，当取消 θ 轴的
勾选后，以下所示的对应贴装头也一起不可使用。
θ 轴 1：Head1、Head2
θ 轴 2：Head3、Head4
θ 轴 3：Head5、Head6
θ
轴
4
：
Head7
、
Head8
