第 2 部功能详解篇第 12 章选项组件 12-52 12-10-3 机器设置 12-10-3-1 设置焊锡识别位置偏移校正功能的使用／不使用从菜单选择 [ 机器设定 ]-[ 机器设置 ] ，打开机器设置画面，在 [ 使用单元 ]-[Hea d( 贴片头 )] 中设置使用 / 不使用「焊锡偏移校正」。

第 2 部功能详解篇第 12 章选项组件

12-51

12-10-2-2 检查内容

检测出印刷焊锡的（2 点）重心，取得相对于程序上的贴片坐标与焊锡印刷的偏移量补偿值后，再进

行贴片。

检查内容，有焊锡印刷「位移检查」和「状态检查」。

(1) 位移检查

识别焊锡时，若焊锡印刷偏移补偿量超出事先设定的阈值时，则会显示错误。此外，还应参照位

移量计算出默认值的检测领域。

(2) 状态检查

识别焊锡时，若 1 组的焊锡面积比超出预先设置的阈值时，则会显示错误。阈值，要以焊锡面积

大者为基准，设置面积差容许值之％比。此外，无焊锡、或与示教的焊锡外形尺寸之差超过 30%

时，则会显示识别错误。

12-10-2-3 其他

· 要使用识别焊锡印刷补偿贴片位置的功能，必须使用 BOC 标记。

· 要在装置外部设置焊锡识别标记时，建议标记 ID 命名要类似于 [S001]，使之容易与通常的区域

基准标记区别开来。此外，对需要注册的焊锡识别，应事先进行检查确认。

· 涂有黏着剂时，不能使用识别焊锡印刷补偿贴片位置功能。

基板

パッド

焊锡

基板

パッド

焊锡

基板

焊盘

基板

第 2 部功能详解篇第 12 章选项组件

12-52

12-10-3 机器设置

12-10-3-1 设置焊锡识别位置偏移校正功能的使用／不使用

从菜单选择[机器设定]-[机器设置]，打开机器设置画面，在[使用单元]-[Head(贴片头)]中设置使用/不使

用「焊锡偏移校正」。

第 2 部功能详解篇第 12 章选项组件

12-53

12-10-3-2 设置焊锡偏移校正参数

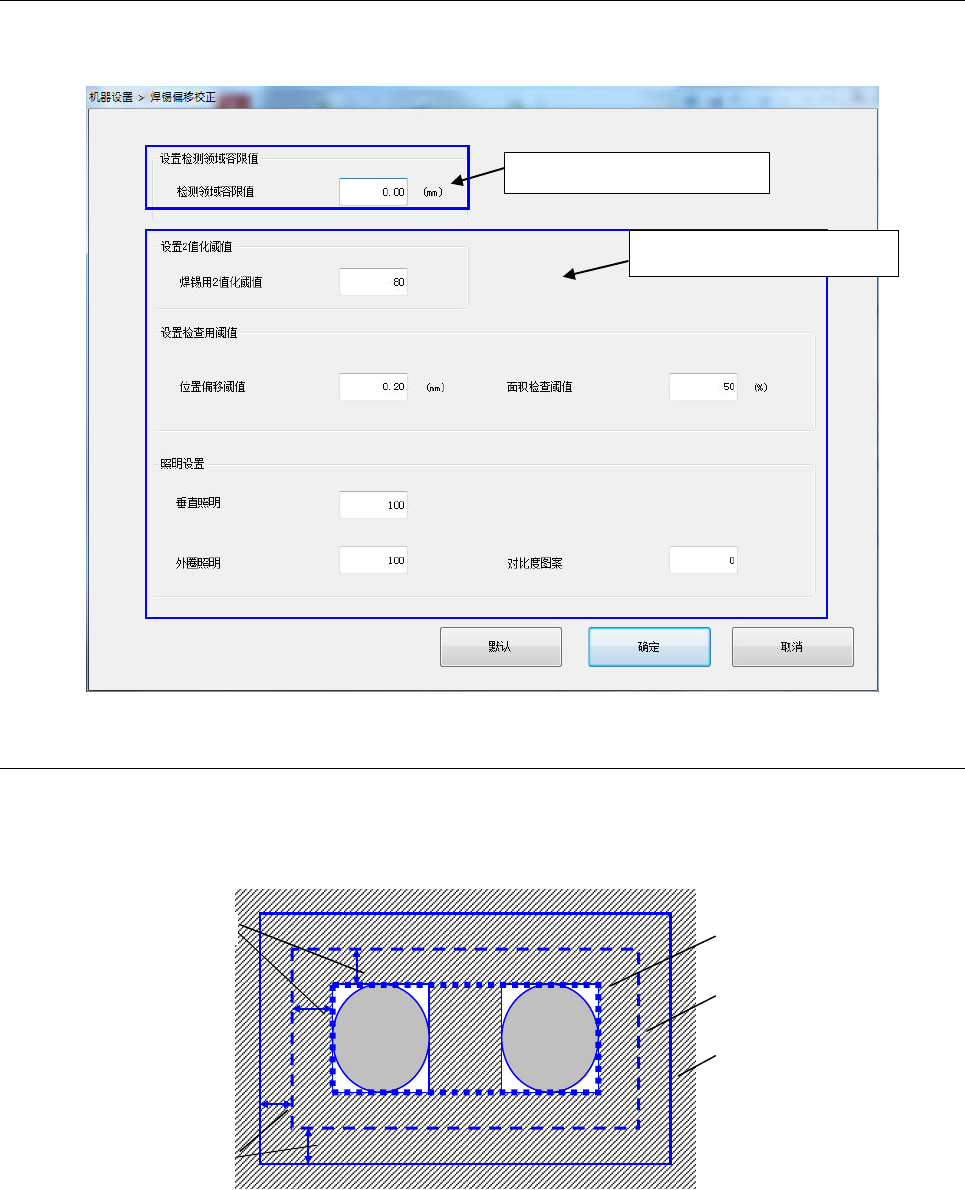

在机器设置画面上选择「功能设定」 -「设置焊锡偏移校正」后，会出现如下[焊锡偏移校正]画面。

可在该画面上设置检测领域容限值、变更示教用参数的初始值。

12-10-3-2-1

设置检测范围补偿

通过[功能设定]－[设置焊锡偏移校正]的[设置检测领域容限值]设置检测范围的偏移值。

检测范围需要大于位置偏移检测值算出的范围时，请输入该值。焊锡识别，可在位置偏移检测值加补

偿值的范围内进行。

※ 输入补偿值后只会扩大检测范围，位移检测判定值没有变化。

但，扩大检测范围后，可能会检测出识别对象外的焊锡等错误，造成识别不稳定。

デフォルト検出領域

焊锡外形

検出領域

位置ずれ検査値

検出範囲マージン

设置焊锡检测领域容限值

变更示教用参数的初始值

位移检测值

检测领域容限值

焊锡外形

检测领域默认值

检测范围
