第 1 部 基本篇 第 4 章 制作生产程序 4-85 1) 元件类型 引脚元 件时 ① 引脚间距 输入引脚之 间的尺寸 。 ② 引脚信息 a ) 长度 输入引脚的 长度。有 下、右、上、左 的输入位置，根据元 件类型决定需 要的输入位 置。 对于 QFP ，由于 4 个方向长度相 同，只需输 入 1 处 ( 长度 下 ) 。 输入用 VCS 识别的长度值 。当为 QFJ 时，由于直到 模部内侧 ( 元件 底部) 都有引脚，因此 可 …
第 1 部 基本篇 第4 章 制作生产程序
4-84
(10) 图像
用 VCS 摄像机输入用于元件定心的信息。
设置的信息，根据元件类型会有不同。
图像定心，即是通过 VCS 摄像机识别元件的明亮部分（引脚、球等），进行定心。另外，通过图像定
心还可检测出引脚弯曲、球变形等不良状况。
为了进行定心、检测不良状况，必须在图像的项目中输入引脚、球形等尺寸，及设置不良状况的检测
级别等。
图像定心对象元件
方形芯片
○ — ○
方形芯片(LED)
× — ○
圆筒型芯片
× — ○
铝电解电容
○ 引脚元件 ○
GaAsFET
○ 引脚元件 ○
SOT
× — ○
SOP
○ 引脚元件 ○
HSOP
○ 引脚元件 ○
SOJ
○ 引脚元件 ○
QFP
○ 引脚元件 ○
QFN
○ 引脚元件 ○
PLCC (QFJ)
○ 引脚元件 ○
PQFP (BQFP)
○ 引脚元件 ○
TSOP
○ 引脚元件 ○
TSOP2
○ 引脚元件 ○
BGA
○ 球元件 ○
FBGA
○ 球元件 ×
外形识别元件
○ 外形识别元件 ×
通用图像元件
○ 外形识别元件 ×
网络电阻
× — ○
微调电容器 × — ○
单向引脚连接器
○ 引脚元件 ○
双向引脚连接器
○ 引脚元件 ○
Z 形引脚连接器
○ 引脚元件 ○
扩展引脚连接器
○ 引脚元件 ×
J 引脚插座
○ 引脚元件 ○
鸥翼式插座
○ 引脚元件 ○
带减震器的插座
○ 引脚元件 ○
其他元件
× — ○
例 1） 连接器元件时（引脚识别） 例 2） BGA 元件时（球识别）
第 1 部 基本篇 第4 章 制作生产程序
4-85

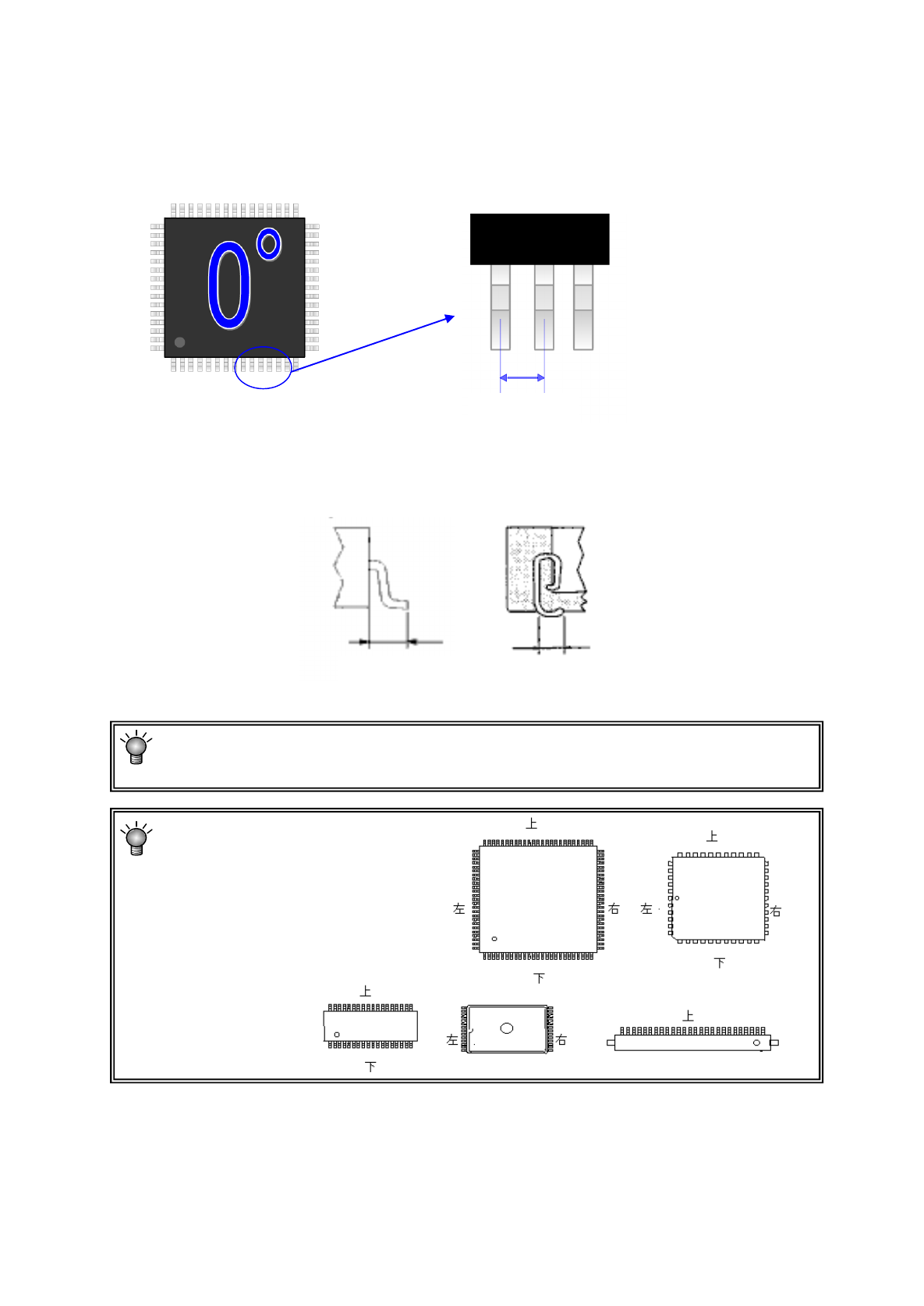

1) 元件类型 引脚元件时
① 引脚间距
输入引脚之间的尺寸。
② 引脚信息
a) 长度
输入引脚的长度。有下、右、上、左的输入位置，根据元件类型决定需要的输入位置。
对于 QFP，由于 4 个方向长度相同，只需输入 1 处(长度 下)。
输入用 VCS 识别的长度值。当为 QFJ 时，由于直到模部内侧(元件底部)都有引脚，因此可
输入比从上面看的长度稍大些的值。
「图像数据」中的“下、右、上、左”
以本装置中所定义的 0 度的贴片方向为
基准来表示。
引脚长度 引脚长度
引脚间距
第 1 部 基本篇 第4 章 制作生产程序
4-86

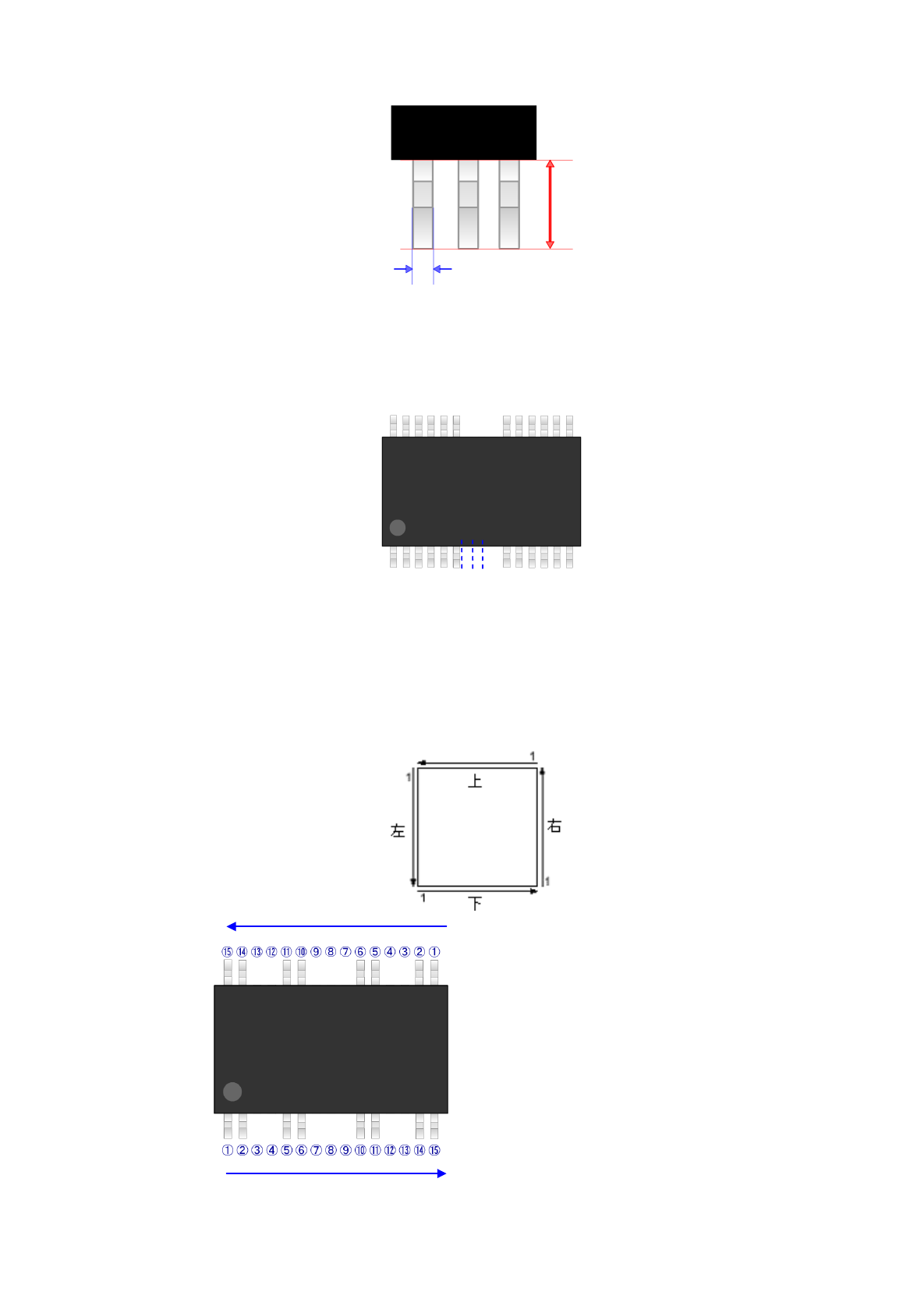

b)宽度
输入引脚宽度。
c)引脚数
（下、右、上、左）
输入各边的引脚数。
即使引脚缺失，也请输入假定无欠缺状态时的数目。
d)开始 / 缺少
（下、右、上、左）
各边的引脚有欠缺时，要输入欠缺的信息。
欠缺信息可分别在4个方向上设置，1个边最多可设置3处。
各个面上计算引脚的方向如下图所示。
例）
下边 引脚数 15 （含缺少数）
开始１ 3 （从 3 号开始）
缺少１ 2 （缺少２个）
开始２ 7 （从 7 号开始）
缺少２ 3 （缺少 3 个）
开始３ 12 （从 12 号开始）
缺少３
2
（缺少
2
个）
引脚宽度
引脚长度
① ⑥ ⑩ ⑮
