第 2 部 功能详解篇 第 8 章 机器设置
8-22
8-3-2-4 无吸嘴时真空值
设置未安装吸嘴状态下的各Head的真空值，以便检查各Head的真空值不均状况。
与过滤更换时的值相比，数值有较大变化时(大致标准为10%左右)，请进行Head的检查和清扫。

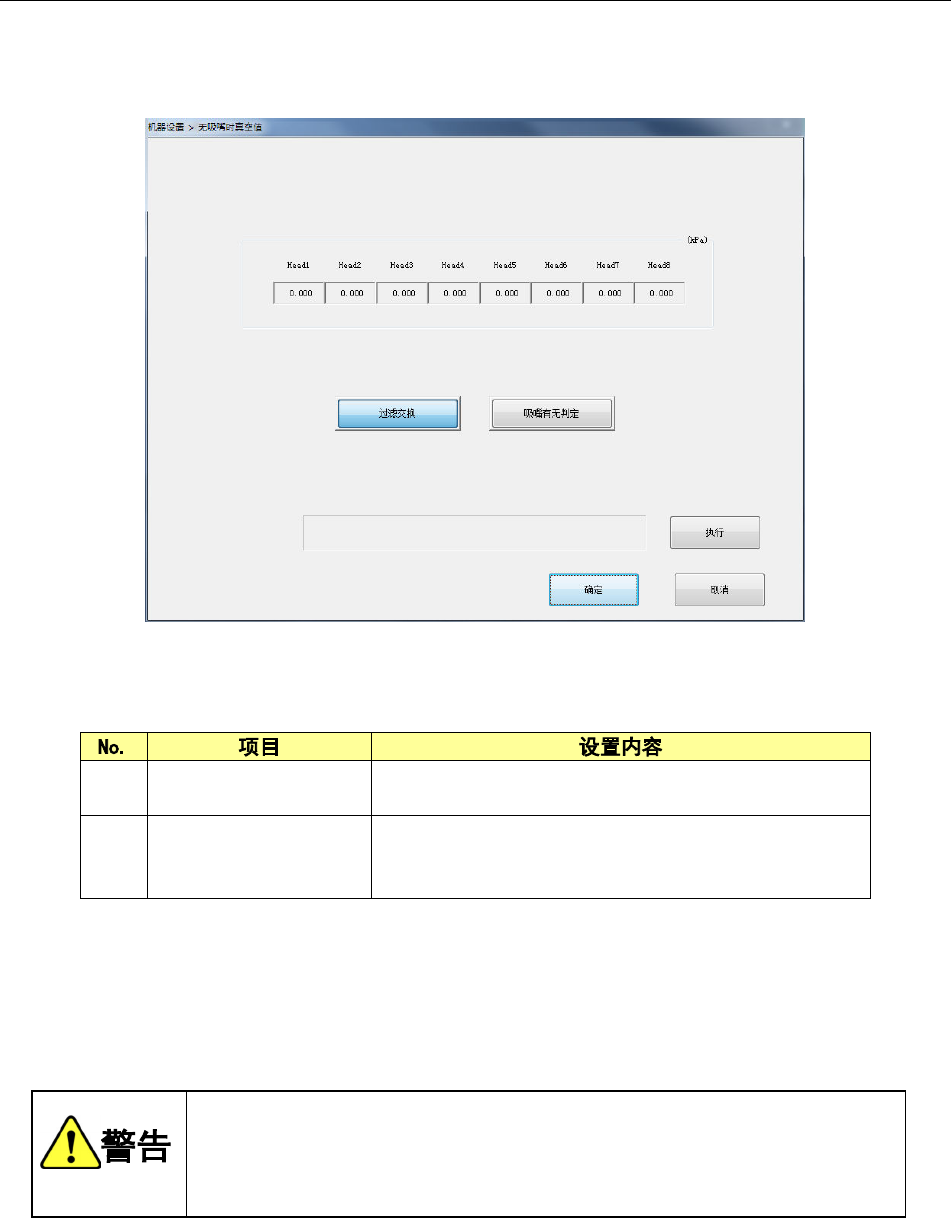

选择无吸嘴时真空值后，可显示下图所示的无吸嘴时真空值设置画面。
(1) 设置项目
1 过滤交换
取得不安装吸嘴时的真空值。(仅限自动取得)
用于检查贴装头、判断是否要清洗。
2 吸嘴有无判定
为了判断有没有安装吸嘴而取得真空值。
为了在返回原点时以真空值判断有无吸嘴，以此作为
阈值。(返回原点时也更新)
(2) 设置方法
a) 按执行按钮取得
按下 [执行] 按钮，取得真空值。
当 Head 上装有吸嘴时，会退回吸嘴后取得真空值。
点击「执行」后轴会开始移动，进行吸嘴装卸。
在单击「执行」前，请务必确认无人在进行设备内部的作业。另外，为了避
免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近
装置。
第 2 部 功能详解篇 第 8 章 机器设置
8-23
8-3-3 传送
8-3-3-1 传送设定

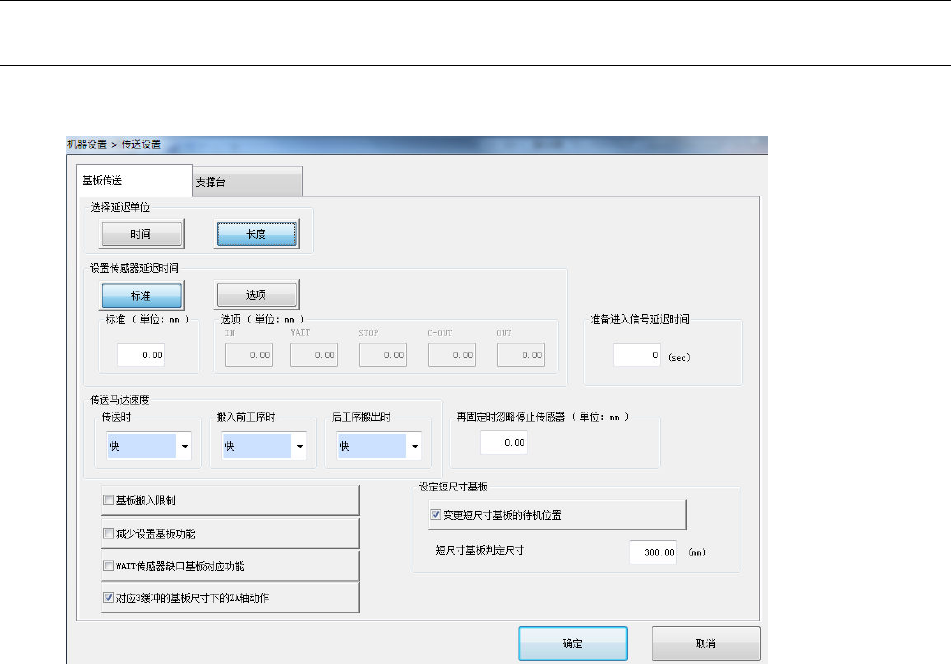

选择基板传送后，会显示下列画面。
点击各选项卡，可指定 [基板传送]、[支撑台]。
第 2 部 功能详解篇 第 8 章 机器设置
8-24
(1) 设置项目
No.
1
基板
传送
选择延迟单位
(※)
设置基板传送的基板传送传感器延迟设置值的单位。
2
设置传感器延迟时间
(※)
选择标准或选项，设置延迟时间。
3
标准
(※)
对基板传送中的缺口、穿孔基板设置基板传送传感器的
延迟时间，或按长度对所有传感器设置同一值。
4
选项
(※)
在各传感器上分别设置上述的传感延迟时间。
5
准备进入信号延迟时间
(※)
在向下一个工序传送基板动作中的 OUT 传感器检测为
ON 时，在经过 SETUP 中设置的 ReadyIn 信号延迟时间
后，对 ReadyIn 信号的状态进行检查。当 ReadyIn 信号
处于 ON 的状态时，开始向下一个工序传出基板。
ReadyIn 信号延迟时间的设置范围为 1～300 秒。
6
传送马达速度
(※)
设置传送动作中从 IN 传感器到 OUT 传感器的传送速
度。
前工序传入速度，是对从前工序拉进基板，直至中转完
成(IN 传感器 OFF)的速度进行设定。
下一个工序的传出速度，设为从 OUT 传感器到下一个
工序为止的传送速度。
7
再固定时忽略停止传感器
(※)
设定重新夹紧时使 STOP 传感器 OFF 的时间。
8
基板搬入限制
生产中，将最后的基板送入装置传送通路内后，使
ReadyOut 信号处于 OFF 状态。
9
减少设置基板功能 设定是否要把基板运入机器内贴片工位之外的缓冲区。
10
WAIT 传感器缺口基板对应
功能(※)
设置的内容是，因 WAIT 传感器而停止时缺口是否位于
WAIT 传感器上。
11
3 缓冲区对应基板尺寸下的
ZA 轴动作
在执行 3 缓冲区对应基板尺寸的生产时，与 1 缓冲区模
式一样，设定是否将 ZA 轴高度与已经贴片点中最高的
高度对齐。
12
设定短尺寸基板 设定短尺寸基板的传送动作。
13
变更短尺寸基板的待机位
置
为不足「短尺寸基板判定尺寸」设定尺寸的基板时，可
以在 WAIT2 传感器位置待机。
14
短尺寸基板判定尺寸 设定判定为短尺寸基板的基板尺寸。
※如果生产程序已指定了传送设定时，则适用生产程序的设定。
