第 1 部 基本篇 第 4 章 制作生产程序 4-109 在「图像 2 」选 项卡中设置 引脚信息。 长度 输入引脚接触 基板部 分的长度。 宽度 输入引脚宽度 。 引脚 如果是引脚元 件时， 输入引脚数。 忽略始（开 始） 1 ～ 3 输入缺少的引脚 位置。 输入范围 0 ～引脚根 数（默认值 ： 0 ） 。 忽略数 （缺少数） 1 ～ 3 输入缺少的引脚 数。 输入范围 0 ～引脚根 数（默认值 ： 0 ） 。
第 1 部 基本篇 第4 章 制作生产程序
4-108

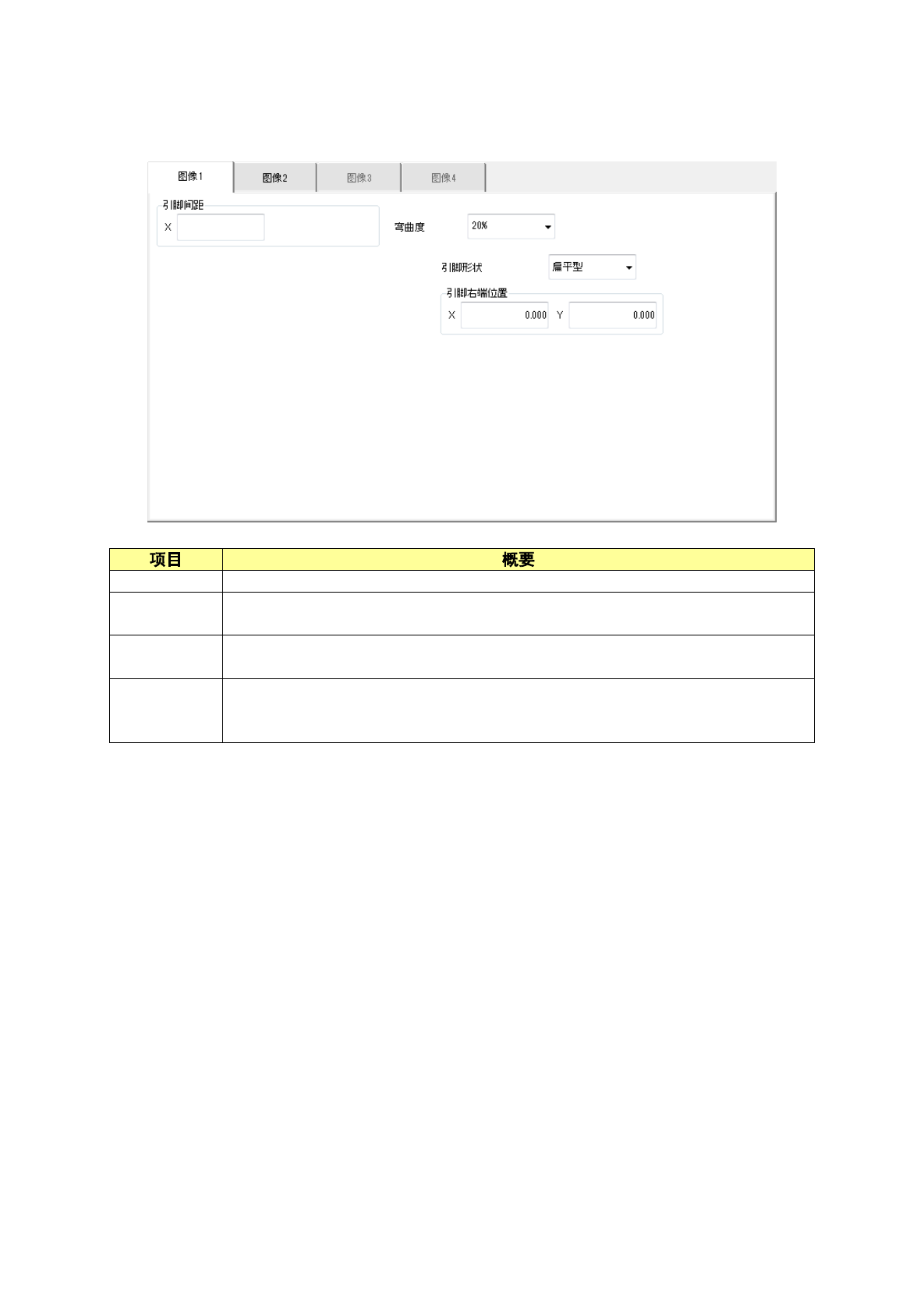

9) 扩展引脚
在「图像 1」选项卡中设置引脚间距及弯曲度。
引脚间距
输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检测级别。
默认值为
20%
。
引脚形状
从「扁平型引脚」「鸥翼型引脚」中选择引脚形状。
默认值为扁平型引脚。
引脚右端位置
输入引脚右端位置的 X、Y。
X 的输入范围 -99.00～99.00。
Y
的输入范围
-
99.00
～
99.00
。
第 1 部 基本篇 第4 章 制作生产程序
4-109

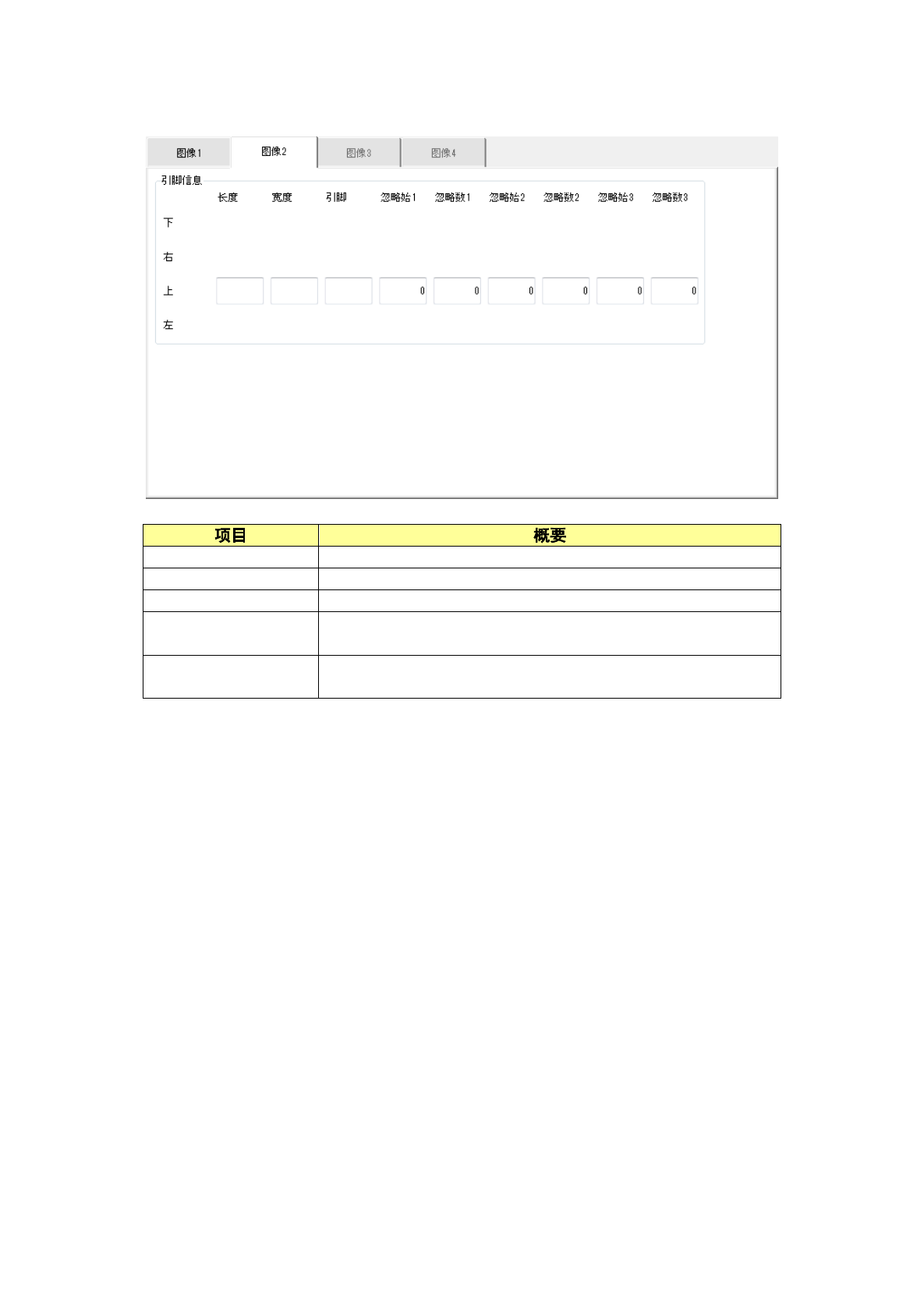

在「图像 2」选项卡中设置引脚信息。
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
第 1 部 基本篇 第4 章 制作生产程序
4-110

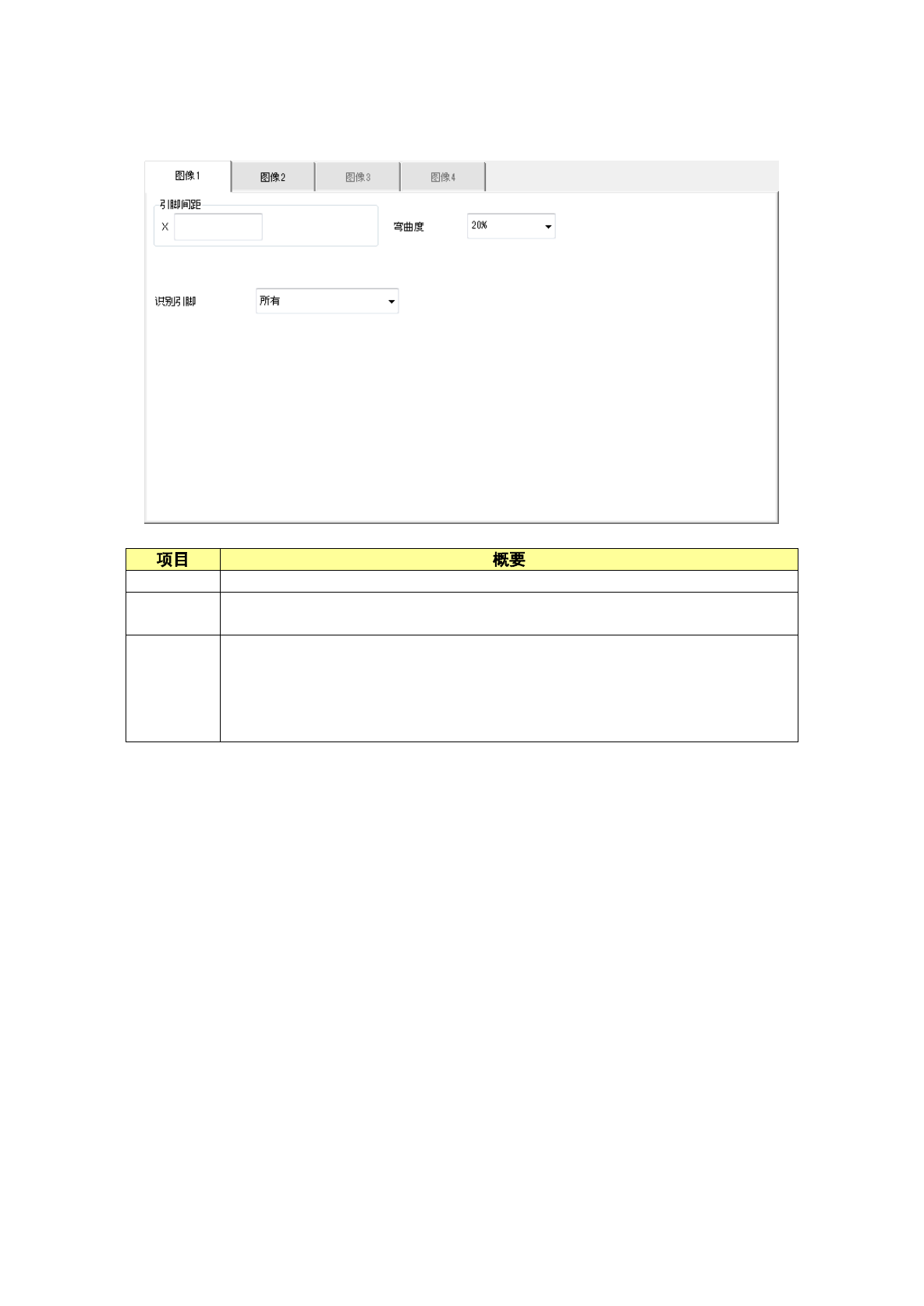

10) 双方向引脚、Z 引脚
在「图像 1」选项卡中设置引脚间距及弯曲度。
引脚间距
输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检测级别。
默认值为
20%
。
识别引脚
连接器元件中要识别的引脚，用组合框选择要除外的引脚范围。从「全部引脚」
「仅两端引脚」「两端引脚除外」中选择。
默认值为「全部引脚」。
选择「仅两端引脚」「两端引脚除外」时，显示「左上」「右上」「左下」「右下」
的项目。
