第 2 部 功能详解篇 第 8 章 机器设置
8-42
8-3-5-8 接缝设置
如选择接缝设置，将显示以下画面。
(1) 设置项目
1 不要使用接缝传感器
电动供料器(RF)的接缝传感器不使用。接缝点的检知通过
吸取失误次数测知。(历来的方法)
2
禁止使用无接缝传感器供
料器
无接缝传感器的电动供料器(RF)在生产中不能使用。无接
缝传感器的供料器在生产开始前的检测中作为出错。并且，
当生产中安装了无接缝传感器的供料器时将停机。
3 不要空孔前后接缝带
在接缝的前后，空孔根据吸取重试次数重试后即停止。接缝
点的检知仅依靠接缝传感器的检测进行。
(2) 设置方法
1) 使用复选框选择设置。
【设定使用无接缝传感器】 ※ 电动供料器(RF)用的设置项目。联机生产中使用。
如有勾选标记，是设定为不使用，没有勾选标记的状态下则是设定为使用。
如对“不要使用接缝传感器”加入勾选标记，则以后的项目全部取消勾选标记，不能再选择。
第 2 部 功能详解篇 第 8 章 机器设置
8-43
8-3-6 单元设定
8-3-6-1 信号灯

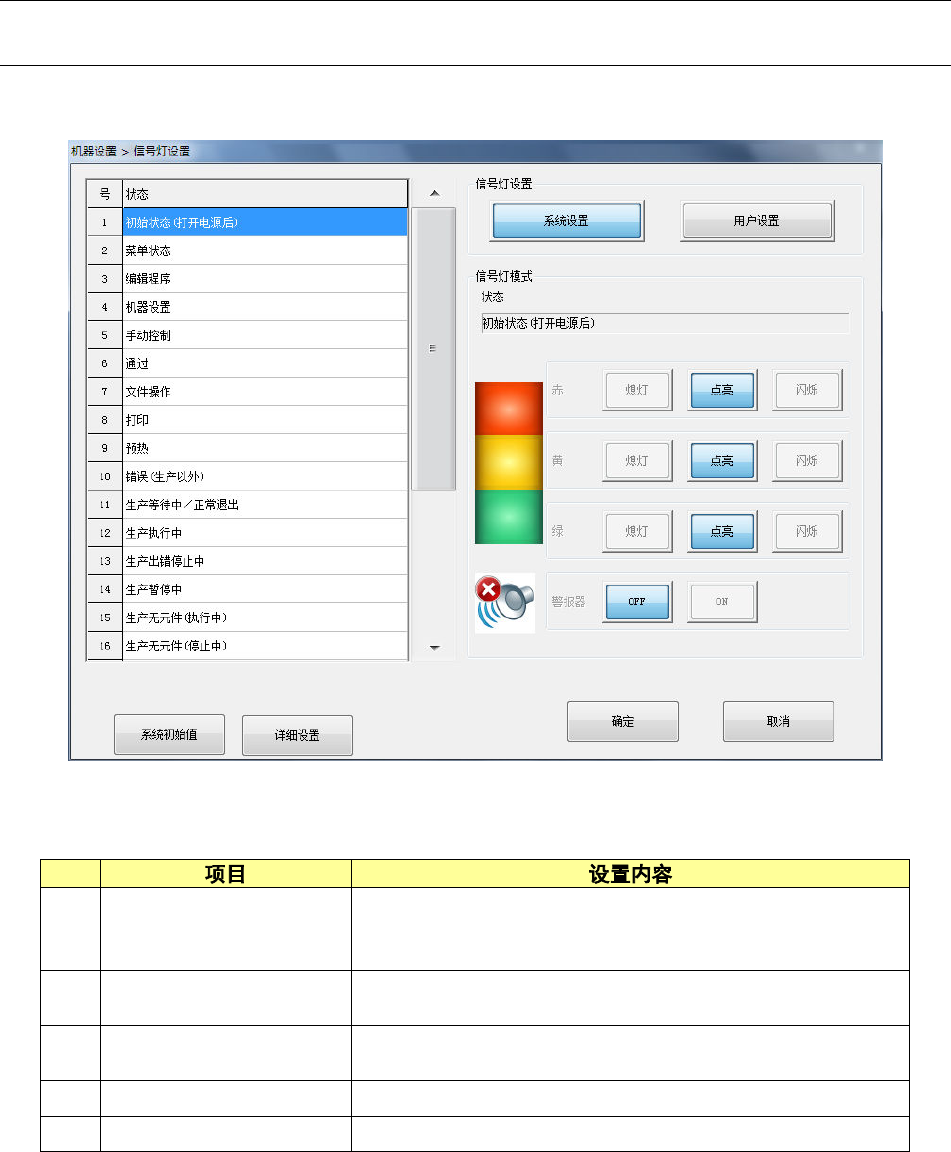

选择信号灯，会显示以下画面。
(1) 设置项目
No.
1
信号灯设置
（系统设置、用户设置）
设置用户的信号灯模式使用数据。
系统设置仅可浏览系统初始值的设置模式。
不能变更设置。
2
信号灯模式
(红、黄、绿)
设置各动作状态的信号灯亮灯模式。
从熄灯、点亮、闪烁中选择。
3
信号灯模式
（警报器）
设置各种动作状态下的警报器 ON／OFF。
4
系统初始值 将用户设置的内容与系统设置统一。
5
详细设置 打开信号灯的详细设置画面。
第 2 部 功能详解篇 第 8 章 机器设置
8-44
(2) 初始值
No.
点亮状况 红 黄 绿 警报器
1
初始状态(打开电源后)
全部点亮 OFF
2
菜单状态
黄灯点亮 ― ― OFF
3
编辑程序
黄灯点亮 ― ― OFF
4
机器设置
黄灯点亮 ― ― OFF
5 手动控制
黄灯点亮 ― ― OFF
6
通过
黄灯点亮 ― ― OFF
7
文件操作
黄灯点亮 ― ― OFF
8
打印
黄灯点亮 ― ― OFF
9
预热
黄灯点亮 ― ― OFF
10
错误(生产以外)
红灯点亮 ― ― OFF
11
生
产
等待中／正常退出
全部点亮 OFF
12
执行中
绿灯点亮 ― ― OFF
13
出错停止中
红灯点亮 ― ― OFF
14
暂停中
黄灯点亮 ― ― OFF
15
无元件 执行中
绿灯点亮＋黄灯闪烁 ― OFF
16
无元件 停止中
红灯点亮＋黄灯闪烁 ― OFF
17 等待基板传送
绿灯闪烁 ― ― OFF
18
无元件 出错中
红灯点亮＋黄灯闪烁 ― OFF
19
紧急停止中
红灯点亮 ― ― OFF
20
返回原点中
黄灯点亮 ― ― OFF
21
自己诊断
黄灯点亮 ― ― OFF
22
故障解析
黄灯点亮 ― ― OFF
23
自我校准
黄灯点亮 ― ― OFF
24
设置变更中
黄灯点亮 ― ― OFF
25
其他
黄灯点亮 ― ― OFF
初始状态是指，从接通电源到可进行操作为止的状态。菜单状态是，初始状态以后的初始画面。
(3) 信号灯的警报器
Ÿ 当转移到表 8-3-6-1 的各种状态时，如果警报器的设置为 ON，则会发出警报。要停止警报
声，可按前面板的任意开关停止，例如〈START〉开关、〈STOP〉开关。
以停止警报声为目的按下开关，只对停止警报器有用，不起原本的开关按钮的作用。
：
指示灯闪烁
：
指示灯熄灭
：
