第 1 部 基本篇 第 4 章 制作生产程序 4-167 在贴片数据 中进行粘 贴后，执行结果 示例如下。 贴片 ID X Y 角度 元件名 R1 5.000 10.000 45.000 1608-A R2 10.000 10.000 0.000 1608-A 复制次 数 X: 3 X 间距 : 0.500 复制次 数 Y: 1 Y 间距 : 1.0 00 R1 5.000 10.000 45.000 1608-A R1 10.000 …
第 1 部 基本篇 第4 章 制作生产程序
4-166

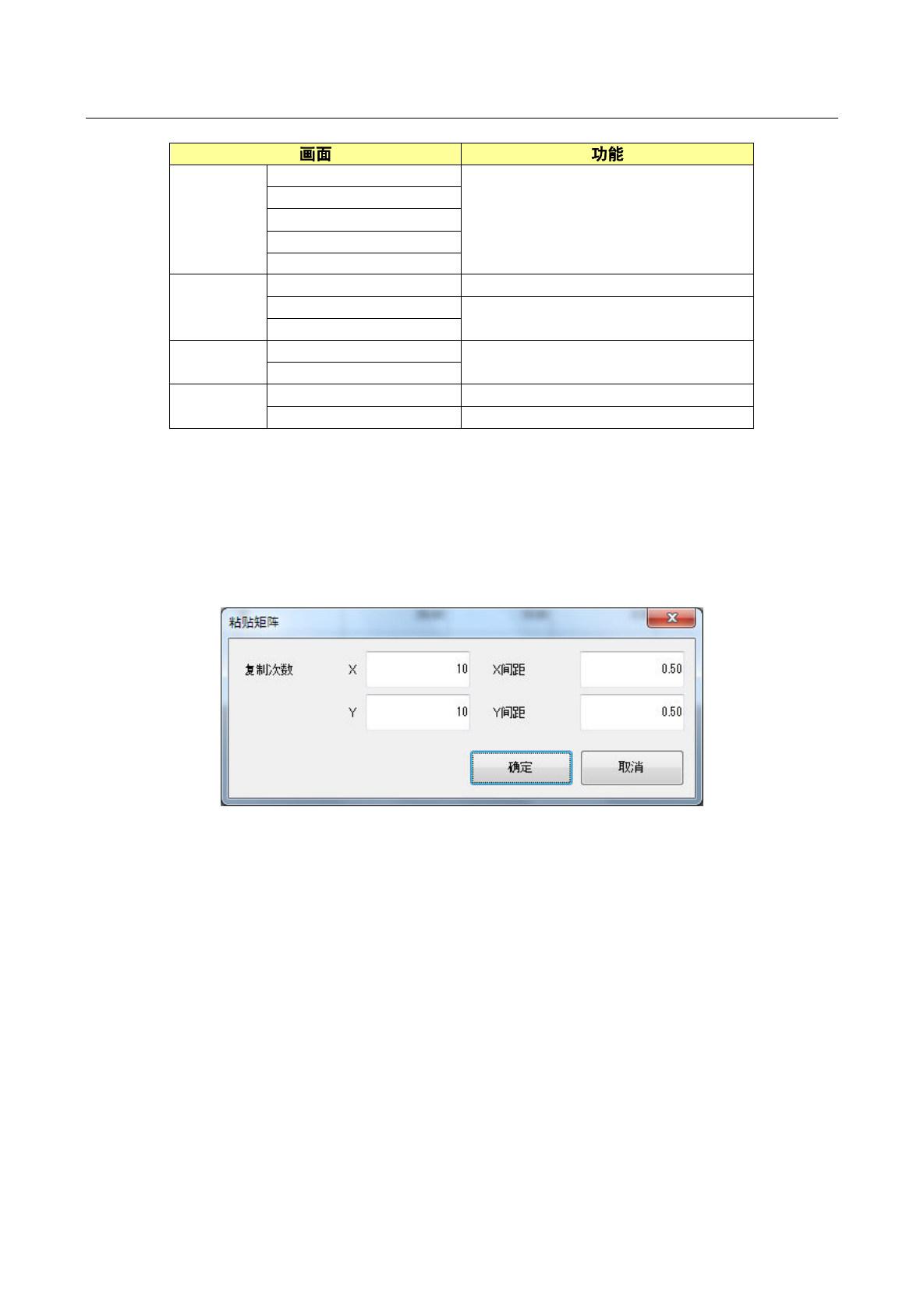

4-5-1-8 粘贴矩阵
基板数据
基本设置画面
不能使用。
尺寸设置画面
电路配置画面
扩展坏板标记
传送设置画面
贴片数据
列表画面 使用方法请参见以下内容。
区域标记画面
不能使用。
区域坏板标记画面
元件数据
列表画面
不能使用。
表格画面
吸取数据
列表画面 使用方法请参见以下内容。
表格画面 不能使用。
贴片数据时，剪切、或复制，取得存入内存缓冲区的数据，插入到光标前。
可指定 X 的复制次数、Y 的复制次数、X 间距、Y 间距，对 X 方向的贴片位置、Y 方向的贴片位置加
减的同时，进行矩阵状复制。
执行贴片数据的粘贴矩阵后，元件 ID 全部被标为「#」。
贴片数据的粘贴矩阵，如果内存缓冲区空白，则不能选择本命令。
复制次数 X : 指定在 X 方向的复制次数｡默认值为 1｡
复制次数 Y : 指定在 Y 方向的复制次数｡默认值为 1｡
X 间距 : 指定 X 方向的贴片位置的增加部分或减少部分｡默认值为 0.000｡
Y 间距 : 指定 Y 方向的贴片位置的增加部分或减少部分｡默认值为 0.000｡
确定 : 执行粘贴｡
取消 : 中止粘贴｡
第 1 部 基本篇 第4 章 制作生产程序
4-167

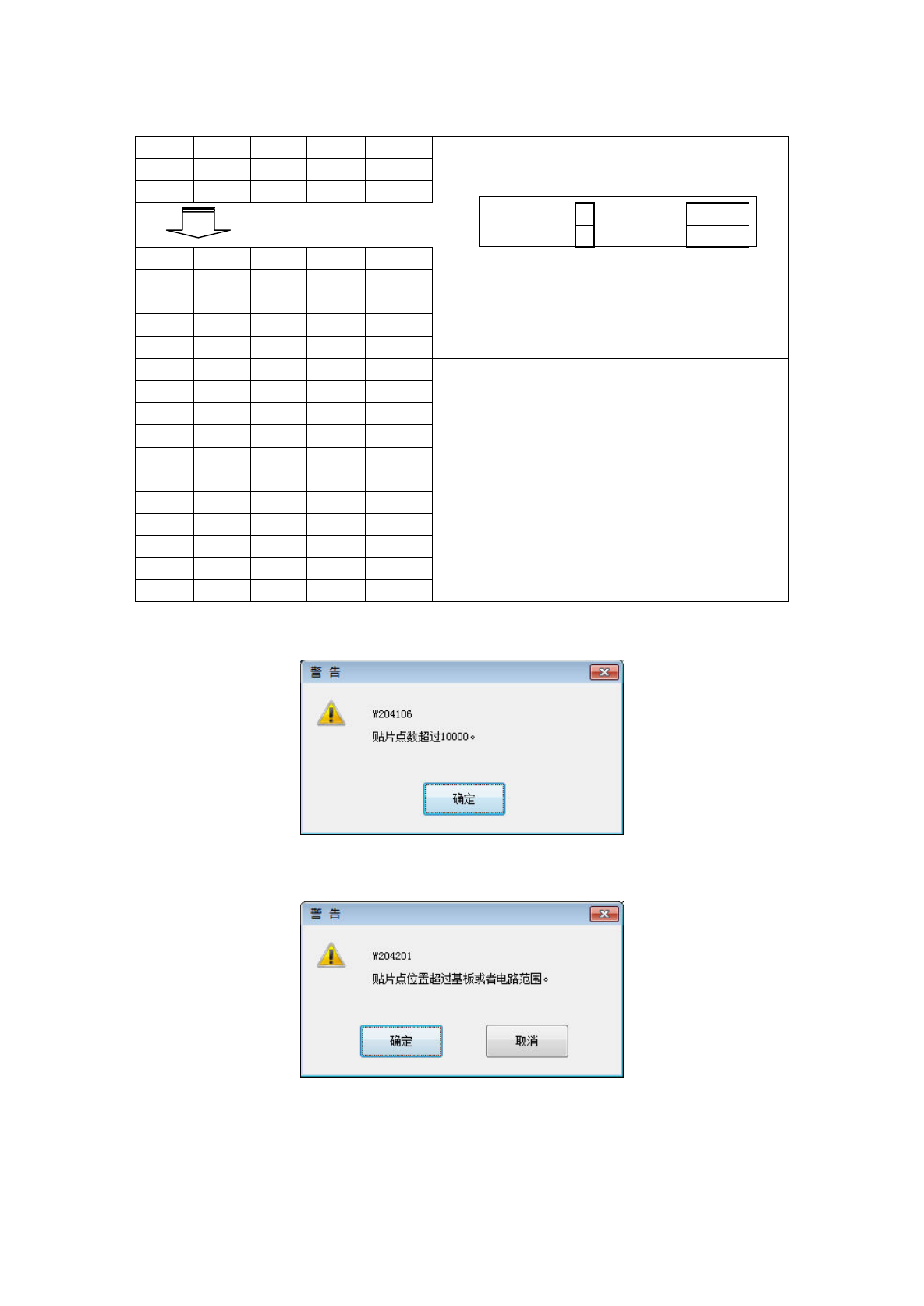

在贴片数据中进行粘贴后，执行结果示例如下。
贴片 ID X Y 角度 元件名
R1 5.000 10.000 45.000 1608-A
R2 10.000 10.000 0.000 1608-A
复制次数 X: 3 X 间距: 0.500
复制次数 Y: 1 Y 间距: 1.000
R1 5.000 10.000 45.000 1608-A
R1 10.000 10.000 0.000 1608-A
# 5.500 10.000 45.000 1608-A ・复制块将被插入指定行的上方｡
・元件 ID 全部为「#」｡
# 10.500 10.000 0.000 1608-A
# 6.000 10.000 45.000 1608-A
# 11.000 10.000 0.000 1608-A ・输入焦点位于插入块的起始贴片 ID 的位置上｡
# 6.500 10.000 45.000 1608-A
# 11.500 10.000 0.000 1608-A
# 5.000 11.000 45.000 1608-A
# 10.000 11.000 0.000 1608-A
# 5.500 11.000 45.000 1608-A
# 10.500 11.000 0.000 1608-A
# 6.000 11.000 45.000 1608-A
# 11.000 11.000 0.000 1608-A
# 6.500 11.000 45.000 1608-A
# 11.500 11.000 0.000 1608-A
数据数超过能够输入的最大件数时，会显示以下提示信息，停止复制。此时，所有数据将不被复制。
贴片位置超出基板或电路的范围时，显示以下提示信息。
确定 ： 继续复制。在复制数据上将标出超出范围标记。
取消 ： 停止复制｡
按右侧条件执行后
第 1 部 基本篇 第4 章 制作生产程序
4-168
4-5-1-9 复制生产程序
此功能可将 2 种以上的矩阵电路定义在同一基板内。
将 2 种以上的矩阵电路定义在同一基板内｡
A面(1)
A面(1)
Ａ面(2)
Ｂ面(1)
Ｂ面(2)
Ｂ面(1)
基準回路
＋
“生産プログラムコピー機能“実行
展開元生産プログラム 基準側生産プログラム
展开多个电路，将展开的电路使用区域标记校正并贴片。
单板基板
单板基板
单板基板 矩阵电路板
非矩阵电路板
矩阵电路板
单板基板 单板基板
矩阵电路板
当单板基板或矩阵电路板分割数与电路间
距相等，而且偏移量 为 0°或 180°时，
可作为矩阵电路板展开。
非矩阵电路板 单板基板
非矩阵电路板
单板基板
单板基板 矩阵电路板
非矩阵电路板
当展开后的基板构成有多种情况，或电路重合时，会显示以哪种构成展开的询问提示信息。
基准侧生产程序 展开源生产程序
执行“生产程序复制功能”
基准电路
