第 2 部 功能详解篇 第 6 章 通用图像元件
6-20
6-4 通用图像数据简易输入
是将数据输入项目限定为最低限度所需的项，并且利用图表的数据输入方法。
6-4-1 可用简易输入法来输入的元件要素数据
用简易输入法可输入一般性的元件要素数据，但复杂的元件定义，需在详细输入画面中进行。

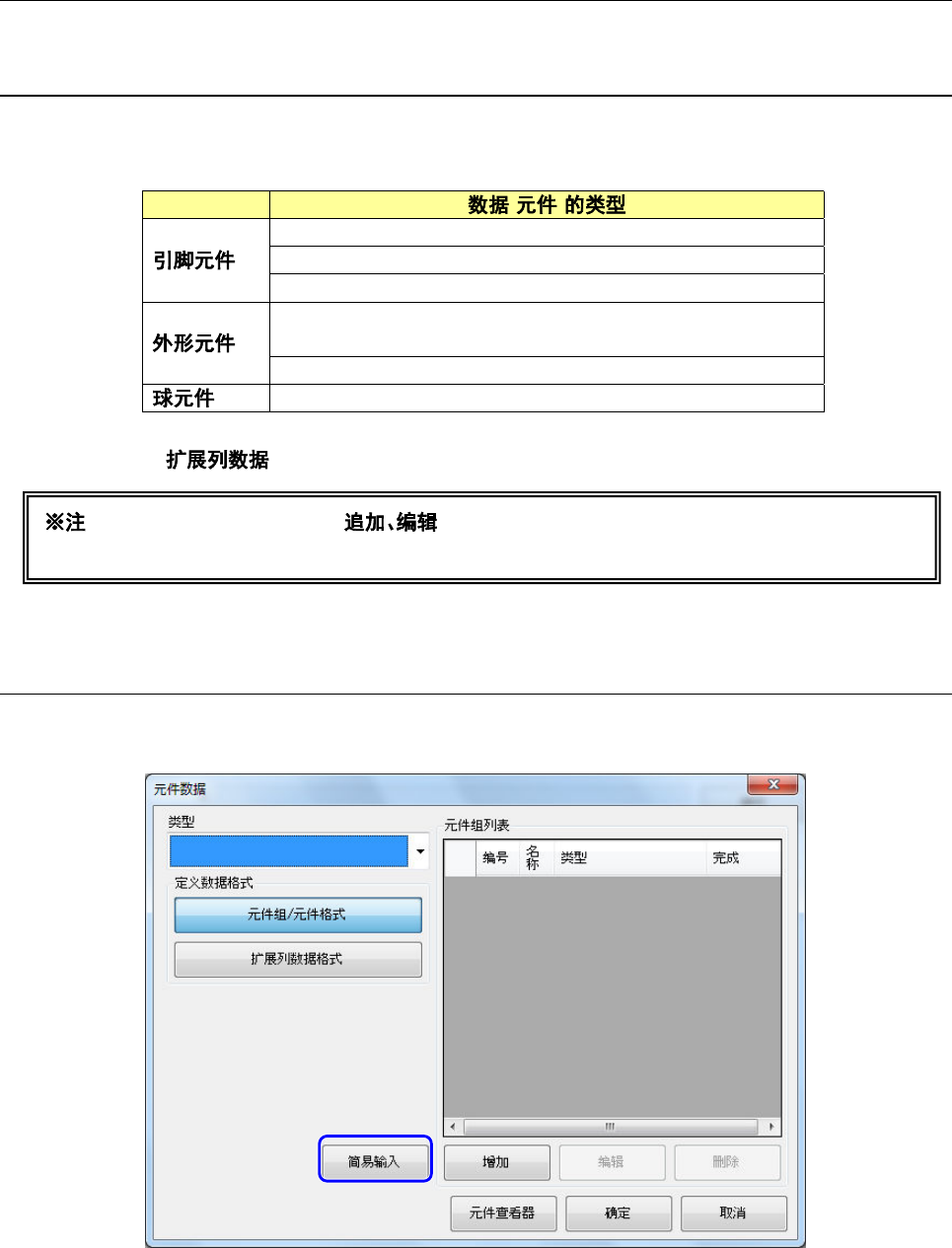

下表为可用简易输入法制作的数据(元件)类型。
(
)
所有的元件要素组位于元件外形的某一边上
鸥翼式或平板式外引脚
所有的元件要素组为
1D(1
方向
)
角、边的元件要素
(
标记元件要素不可用简易输法来输入。
)
所有的元件要素为点
无法输入。
* 无法以简易输入法来制作数据。
：在元件要素数据画面中选择 按钮，则无法用简易输入法来输入在详细输入画面(元
件要素组画面、元件要素画面)中已制作或已编辑的数据。
6-4-2 打开简易输入画面
在元件（要素）数据画面中选择了元件要素的“类型”后，再选择「简易输入」，则显示元件要素组
定义画面。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-21
6-4-3 引脚元件类的制作方法
6-4-3-1 引脚元件要素组定义画面

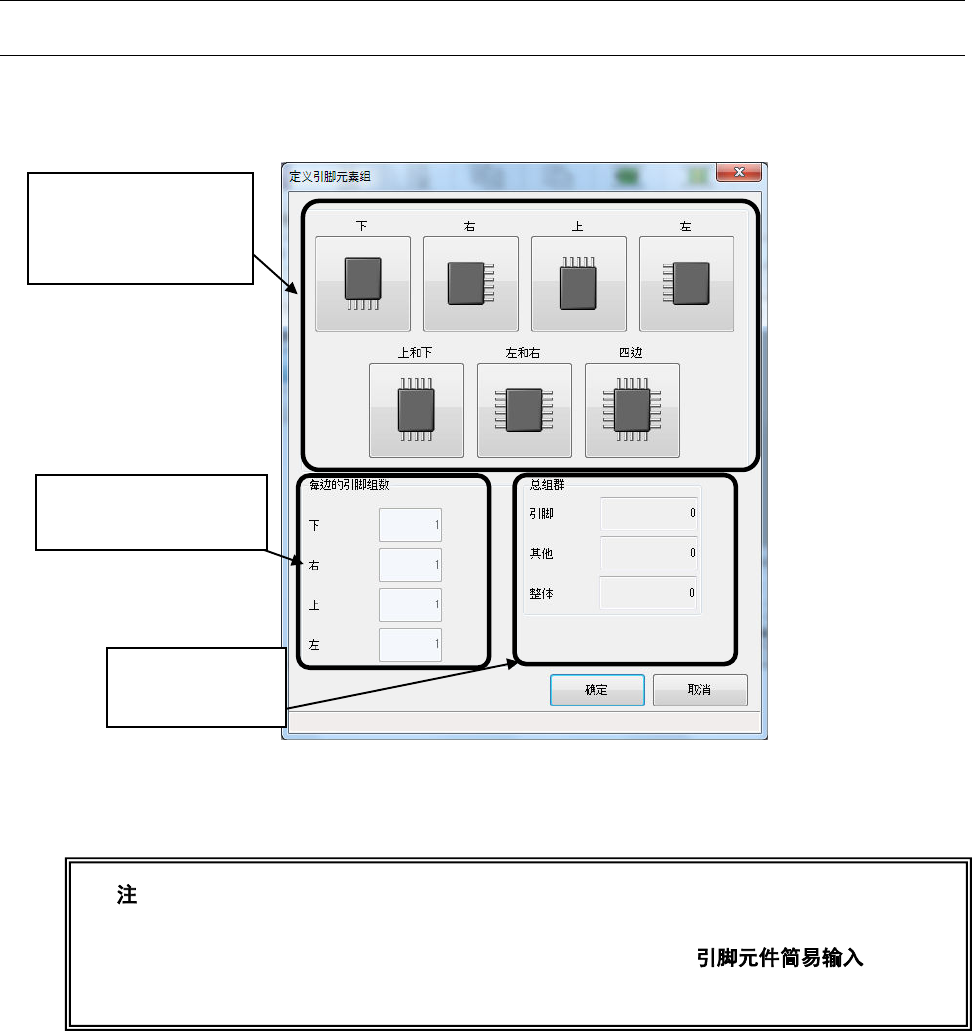

从元件要素数据画面中选择“引脚元件类”，则显示如下的“引脚元件要素组定义”画面。
指定与元件形状相同的模板后，在“各边的引脚组数”中输入元件要素组的数量。
输入后，选择「确定」。
※
：
如果在引脚元件要素组定义画面中定义了元件要素组并按下确定结束运行，则从下一次开始，
即使按了简易输入按钮，也将被跳过。元件要素组的追加等，请在 对话框中
进行。
② 请输入各边的引脚
组数量。
① 请选择模板。
(有 7 种模板可供选
择。)
③显示元件要素
组数量的总和。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-22
6-4-3-2 引脚元件简易输入画面
在引脚元件要素组定义画面中点击「确定」后，显示 ，可输入、编辑引脚
元件要素组的数据。也可进行元件要素组的追加、复制、粘贴、删除等操作。
v
引脚元件简易输入画面由“所有引脚要素组一览”、“引脚位置、引脚数、引脚跨度”、“引脚属性”3
个项目构成。
引脚元素组一览 引脚位置·引脚数量·引脚跨度 引脚属性
