第 2 部功能详解篇第 12 章选项组件

12-24

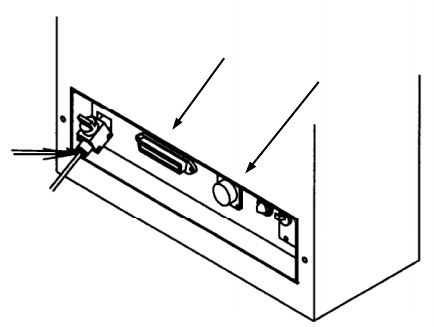

(6) 请将各电缆及气管连接到主机右侧的接口面板上的「MTS 用电源插口」、「接口插口」、「MTS 用

Φ 6 管取出口」上。

TR5SNX/5DNX

(7) 接通装置的电源，进行机器设置「使用单元」及「MTS 安装位置偏移」的设置。

①

②

③

① MTS 用电源插口

② MTS 用接口插口

③ MTS 用 Φ6 管取出口

第 2 部功能详解篇第 12 章选项组件

12-25

12-3-7 MAIN 基板的设置（TR5SNX/TR5DNX）

对 TR8SR 以外的 MTS，需要进行 MAIN 基板的 DIPSW 设置。

出库时 DIPSW6-2 设置为 OFF。

要在 RS-1 使用其他机种所使用的 TR5SNX/TR5DNX 时，在实施改造及 MTS 软件版本升级后，需要

将 DIPSW6-2 切换到 ON。

MTS 连接机种

DIPSW6-2

RS-1 ON

RS-1 以外

OFF

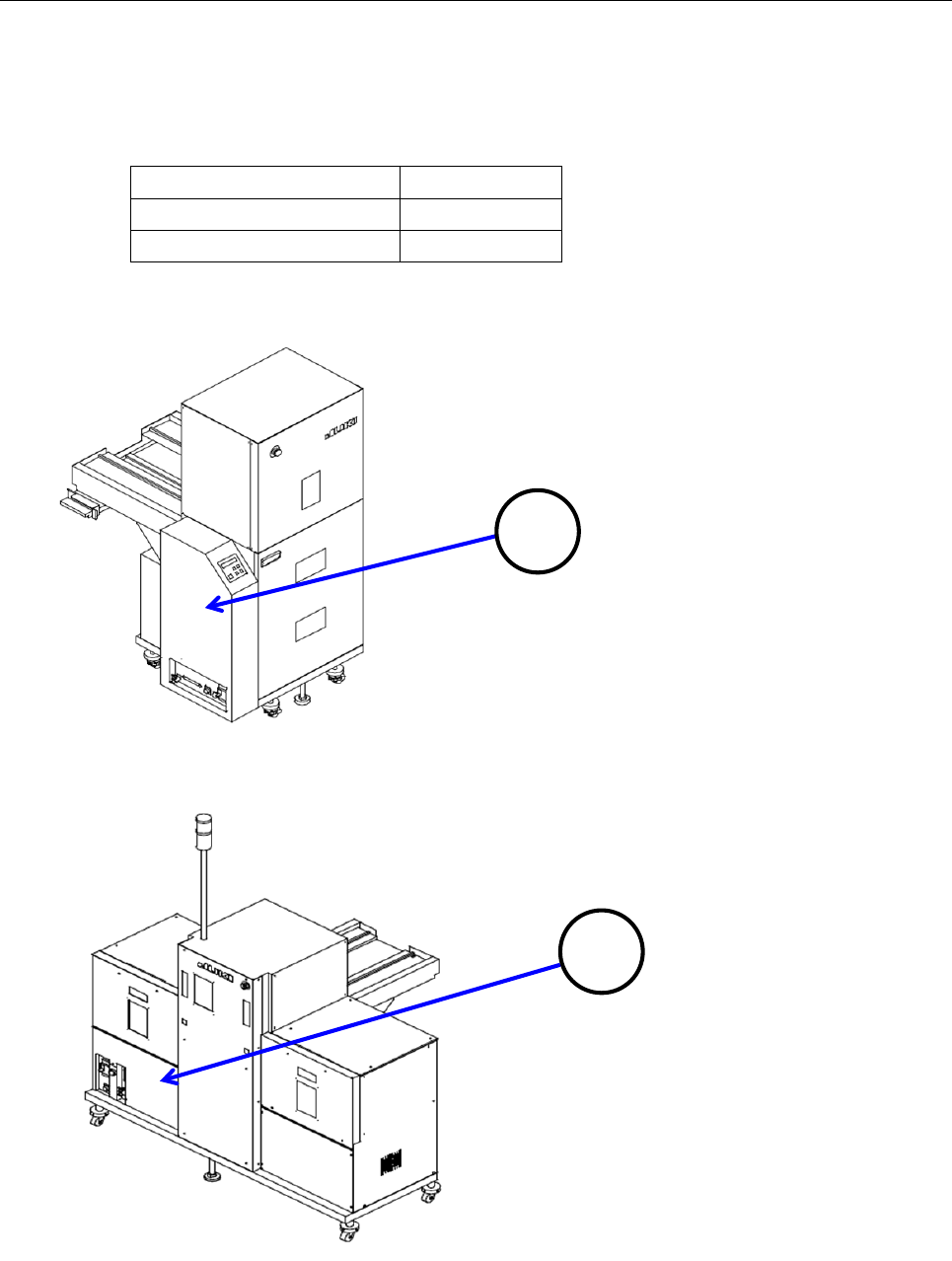

要确认 MAIN 基板，为 TR5SNX 时请取下盖罩①，为 TR5DNX 时请取下盖罩②。

第 2 部功能详解篇第 12 章选项组件

12-26

将 MAIN 基板上位置③的 DIPSW6-2 设为 ON，则可以在 RS-1 使用完成了改造及 MTS 软件升级的

TR5SNX/TR5DNX。将 DIPSW6-2 设为 OFF，则可以连接到能使用 TR5SNX/TR5DNX 的 RS-1 以外

的机种。

连接对象：RS-1 以外连接对象：RS-1

为了防止意外启动引起事故，请切断电源后再进行操作。
