第 2 部 功能详解篇 第 12 章 选项组件 12-8 (4) 插入连接器后， 将锁紧释放 杆向上扳，进 行夹紧。 (5) EF 系列 电动式供 料器的安装 即告完成。
第 2 部 功能详解篇 第 12 章 选项组件
12-7
12-1-2 EF 系列电动式供料器
使用 EF 系列电动式供料器时，需将此附件安装到后侧台架上。
12-1-2-1 RF_ETF 附件(40169273)
在 RF/EF 台架上安装附件，可以使用 EF 系列电动式供料器。

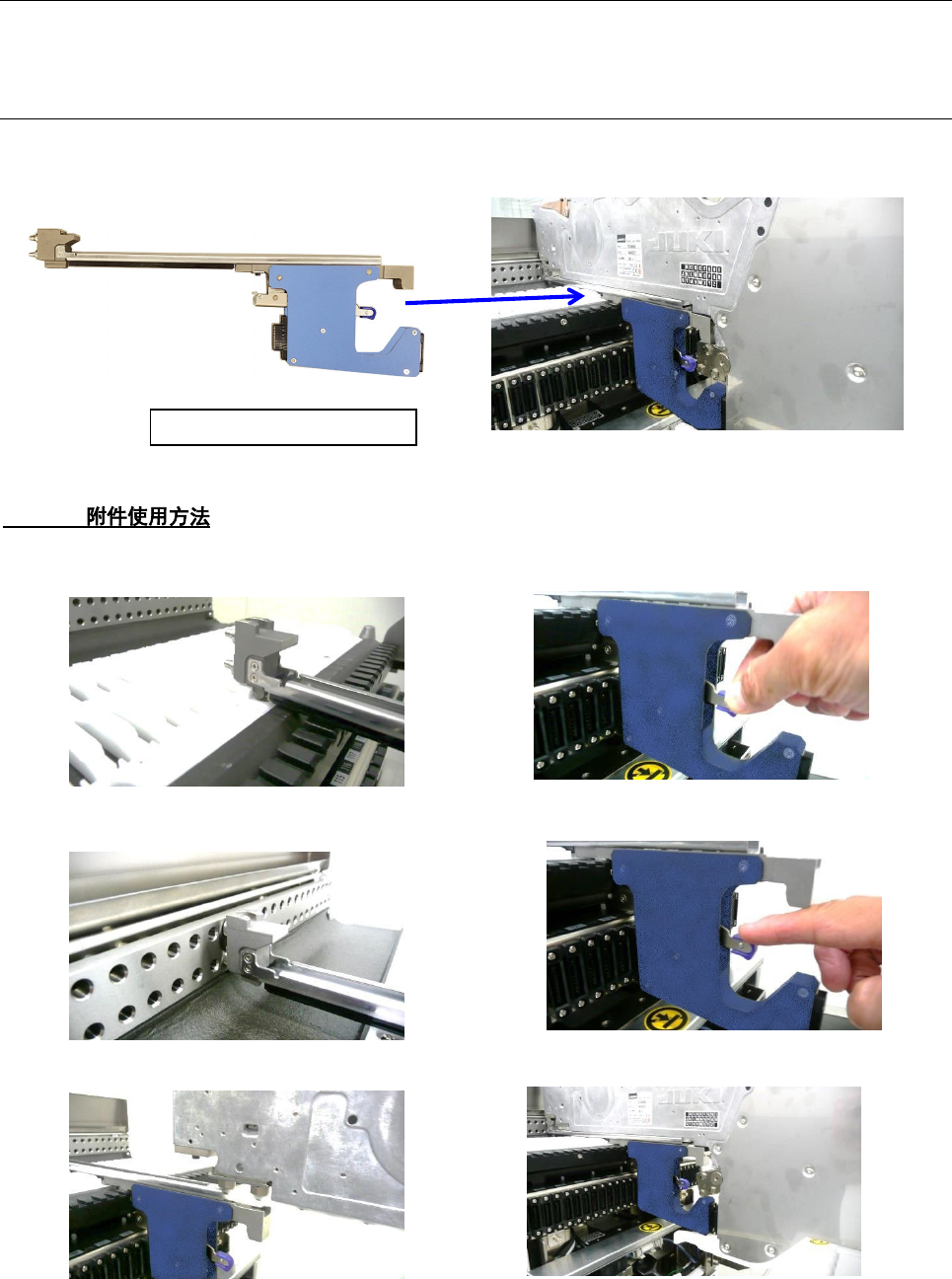

RF_ETF
(1) 将附件的滑动轨道插入统一更换台车(RF)的通道里，将锁紧释放杆向上提，扳开夹紧。
(2) 将导向销插入固定板中，顶住后，将锁紧释放杆扳下来，夹紧。（附件的安装即告完成）
(3) 将 EF 系列电动式供料器的滑动轨道，插入附件的通道里。
RF_ETF 附件
第 2 部 功能详解篇 第 12 章 选项组件
12-8

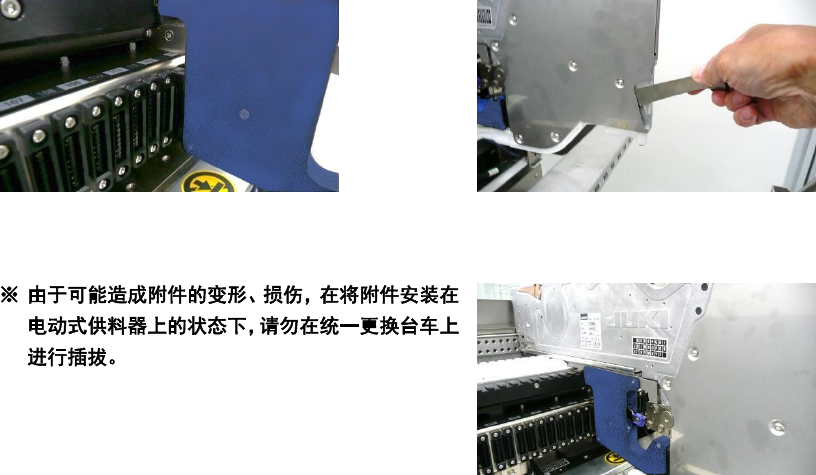

(4) 插入连接器后，将锁紧释放杆向上扳，进行夹紧。
(5) EF 系列电动式供料器的安装即告完成。
第 2 部 功能详解篇 第 12 章 选项组件
12-9
12-1-2-2 使用电动式供料器用带卷安装台(EF)安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。确认灯已点亮。
3) 请将 ETF 安装到 ETF 工作基座上。
4) 请从 ETF 电源钩取下外部准备用连接器插头，插到 ETF 的插口上。
5) 请将卷筒放置到卷筒架上，将料带安装到 ETF 上。
（向 ETF 安装料带的方法，请参见 ETF 使用说明书。）
ETF 安装部位内侧放
大图
ETF 用料带安装台整体图
将 ETF 安装到 ETF 用安装台的图 插头连接放大图
ETF
电源钩
灯
卷筒架
ETF 工作基座
（ETF 安装部位）
电源开关
插头
外部准备用插口
