第 1 部 基本篇 第 4 章 制作生产程序 4-94 5) SOP ,H SOP ,SOJ,TSOP 2 在「图像 1 」选 项卡中设置 引脚间距及弯曲度 。 引脚间距 输入引脚间的 宽度。 弯曲度 从「 15% 」 「 20% 」 「 25% 」 「 30% 」 「 None 」中选择 检出引脚弯 曲时的检测 级别。 默认值为 20% 。
第 1 部 基本篇 第4 章 制作生产程序
4-93

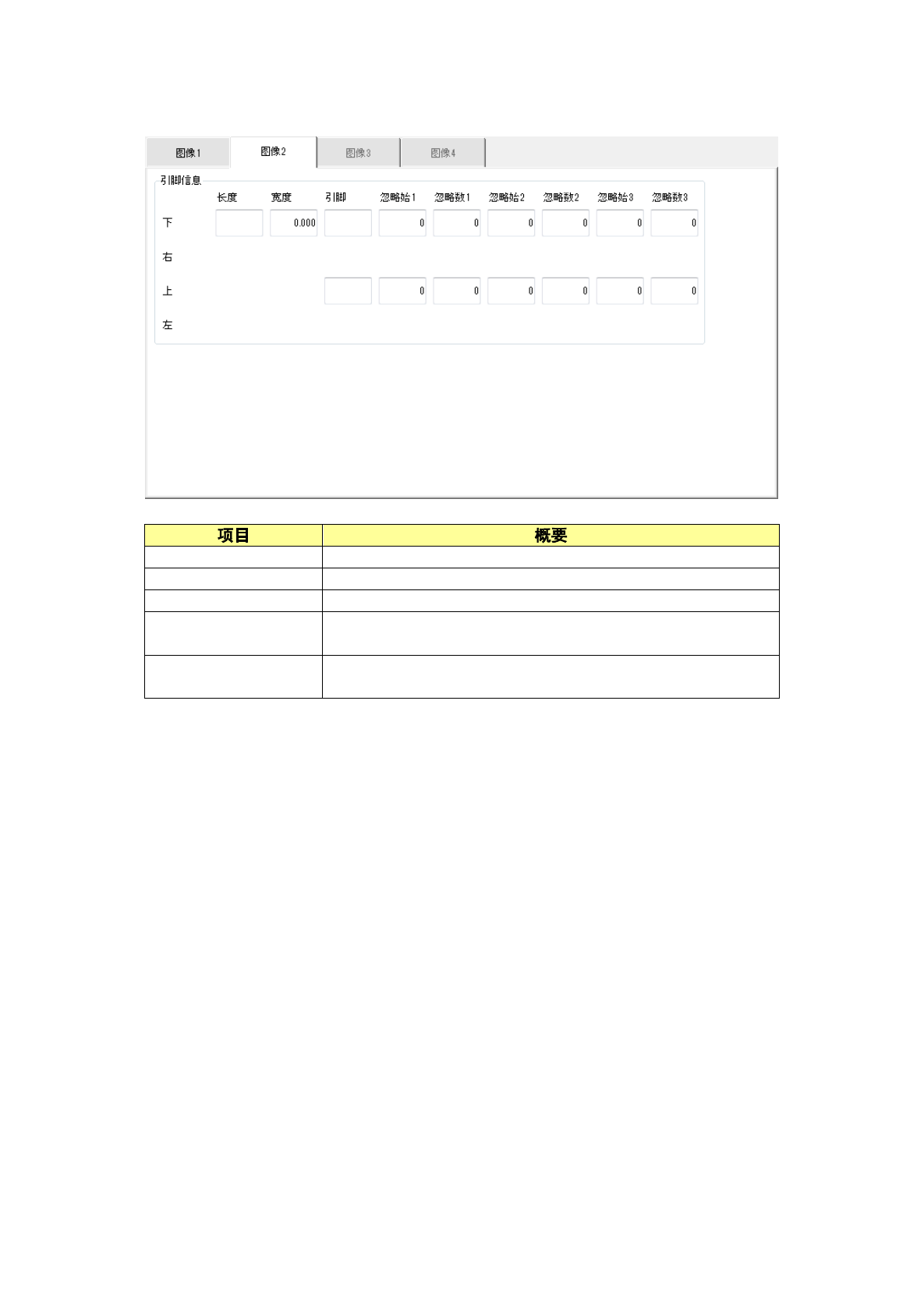

在「图像 2」选项卡中设置各边的引脚信息。
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
第 1 部 基本篇 第4 章 制作生产程序
4-94
5) SOP,HSOP,SOJ,TSOP2

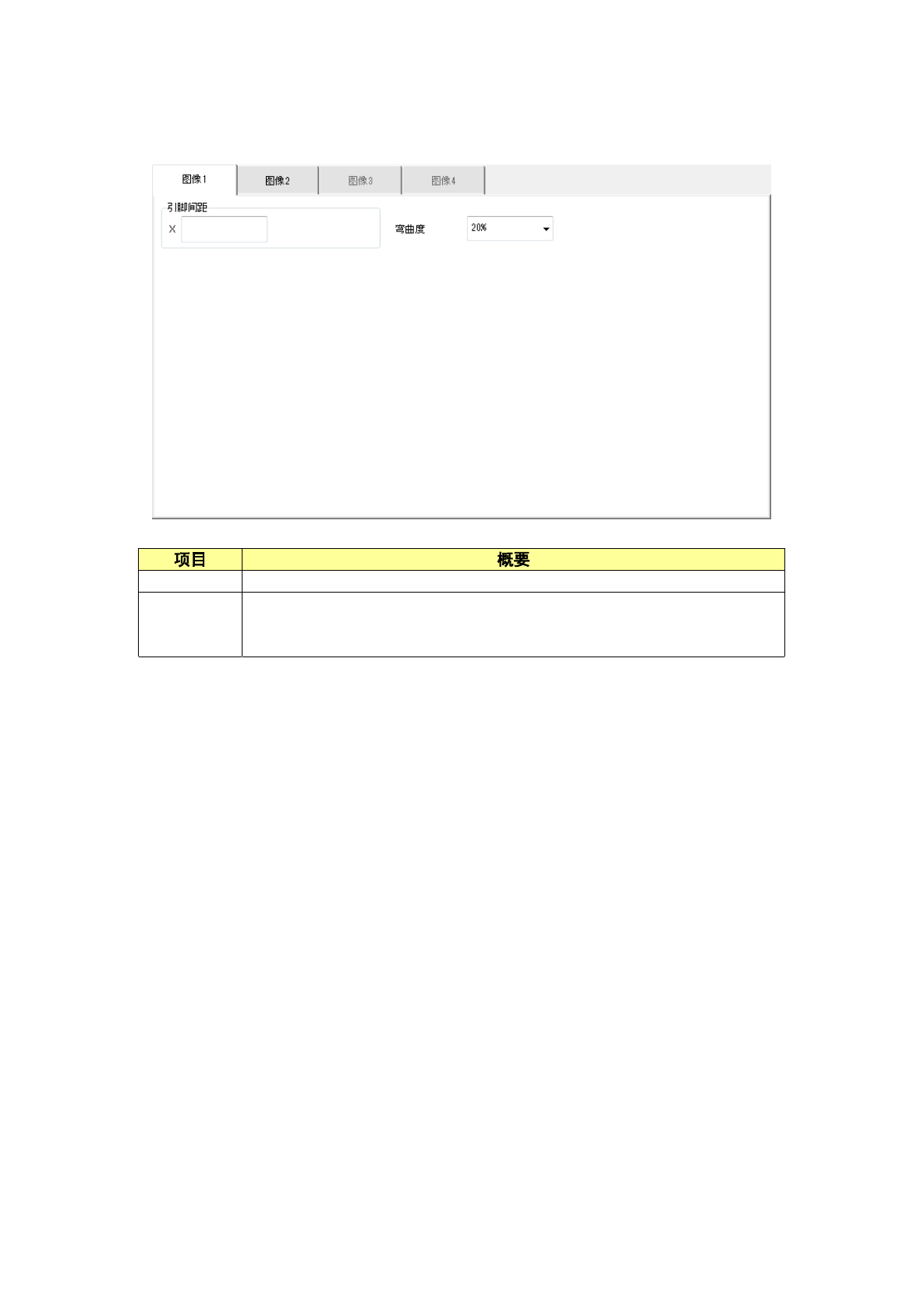

在「图像 1」选项卡中设置引脚间距及弯曲度。
引脚间距
输入引脚间的宽度。
弯曲度
从「15%」「20%」「25%」「30%」「None」中选择检出引脚弯曲时的检测
级别。
默认值为
20%
。
第 1 部 基本篇 第4 章 制作生产程序
4-95

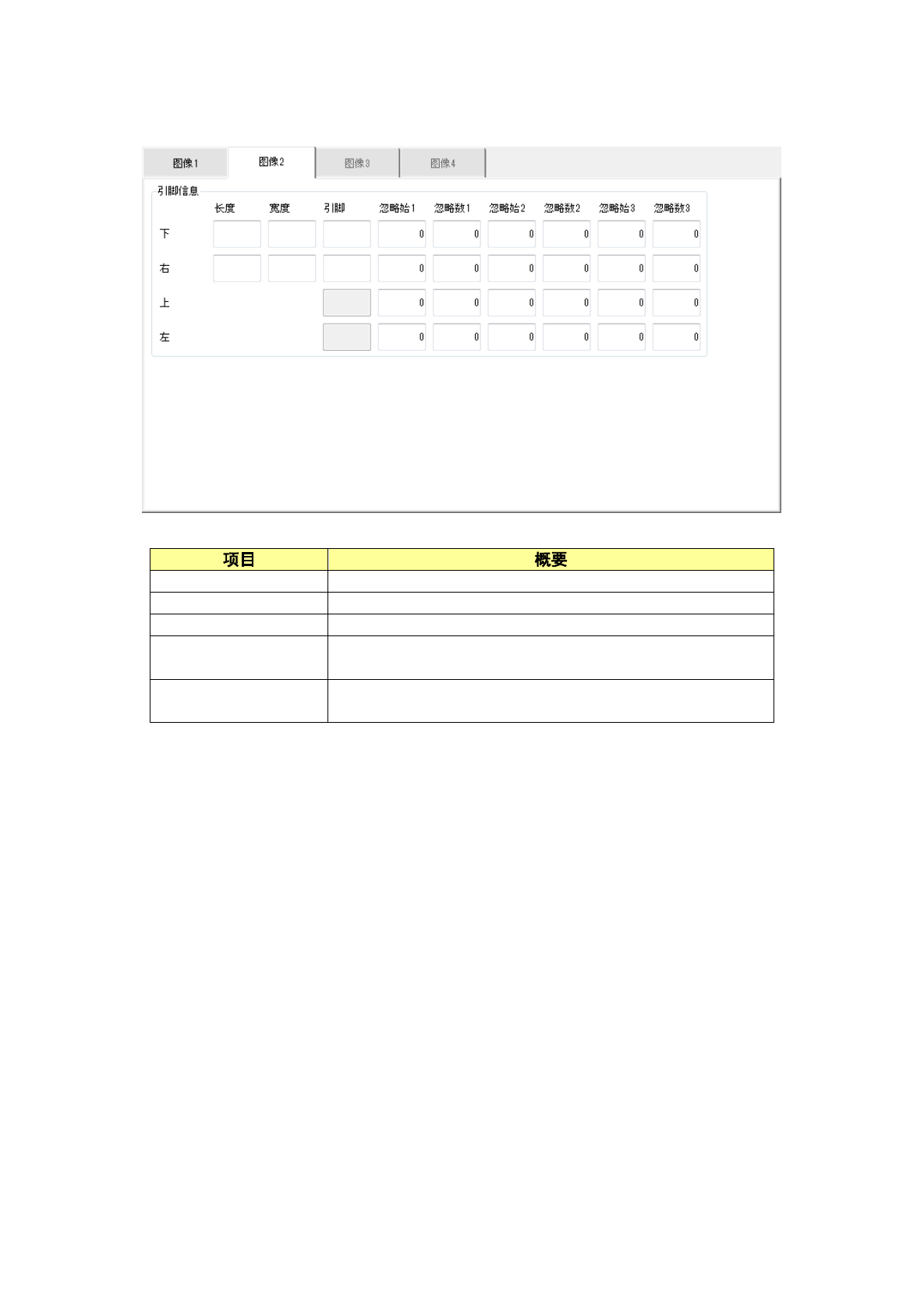

在「图像 2」选项卡中设置上下各边的引脚信息。
长度
输入引脚接触基板部分的长度。
宽度
输入引脚宽度。
引脚
如果是引脚元件时，输入引脚数。
忽略始（开始）1～3
输入缺少的引脚位置。
输入范围
0
～引脚根数（默认值：
0
）。
忽略数（缺少数）1～3
输入缺少的引脚数。
输入范围
0
～引脚根数（默认值：
0
）。
