第 1 部 基本篇 第 2 章 生产
2-181
2-17-3-4 在生产中更换供料器台架时
(1) 确认更换侧供料器台架处于无效。处于有效时，请将对应侧（前／后）的台架置为无效。
(2) 确认从相反侧的供料器台架吸取元件。最少要确认执行元件吸取、元件贴片各１次以上。
(3) 将供料器台架从机器上取下。
(4) 请将更换的供料器台架安装在机器上。
(5) 如果安装在机器上的供料器台架，与基板生产中的生产程序的相同，请按下供料器台架有效开关
将供料器台架置为有效。
2-17-3-5 在生产中进行主侧供料器台架的交替时
(1) 请确认主侧的供料器台架置为无效。如果为有效状态，请将主送料器台置为无效。
(2) 确认从副侧供料器台架吸取元件动作。因为即使主侧供料器台架为无效，也不会立即切换元件吸
取动作。
(3) 请从机器上取下主供料器台架。
(4) 在供料器交替后，请将供料器台架安装在机器的主侧。
(5) 到达交替时刻 (生产程序切换时)，请将主侧供料器台架置为有效。在交替生产模式下，切换生产
程序前，请将主侧供料器台架置为有效。在切换生产程序后主送料器台为有效时，从副供料器台
架吸取元件时会造成误贴片。
(6) 按下开始开关从主送料器台吸取元件。
不是交替生产模式时，副侧供料器台架即使为有效，还是会议主侧优先，所以只有在主侧供料器
台架不是无效情况下，不会执行从副供料器台架吸取元件的动作。
2-17-3-6 在生产中进行副侧供料器台架的交替时
(1) 请将副侧供料器台架置为无效。
(2) 请确认从主侧供料器台架的元件吸取动作。因为在副侧供料器台架无效的时刻，主侧供料器台架
发生元件用尽时，有时会从副侧供料器台架吸取元件。
(3) 请将副侧供料器台架从机器取下。
(4) 在供料器交替后，请在机器副侧安装供料器台架。
(5) 结束预定枚数的生产并停止机器后，请将副侧供料器台架置为有效。
(6) 切换生产程序的同时，请将主送料器台置为无效。
第 1 部 基本篇 第 2 章 生产
2-182
(7) 主侧供料器台架安装在前侧时，在前侧供料器台架无效，后侧供料器台架有效的状态下，若开始
生产，将显示出「交替未结束。请将供料器台架置为有效」的信息，删除信息，按下触屏开关的
开始键，则开始从后侧供料器台架吸取元件。
(8) 主侧供料器台架交替后，安装在机器上，若主侧供料器台架置为有效，则变成从主侧供料器台架
吸取元件动作。但设置为交替生产模式时，将继续从副侧供料器台架吸取元件。
若在(7)操作前执行(8)操作，将不显示信息，从主送料器台架开始生产动作。
2-17-3-7 发生元件用尽时
(1) 请确认不会从发生元件用尽侧的供料器台架吸取元件。
在发生元件用尽侧，表示元件用尽的小型信号灯点亮。同时，供料器台架处于无效状态。
(2) 因供料器台架处于无效，请从机器上取下供料器台架。
(3) 更换发生元件用尽的供料器，将供料器台架安装到机器上。
(4) 请将供料器台架置为有效。
2-17-3-8 不间断时的统一送料功能
安装供料器时有元件露出，芯片元件等处因台架上升造成碰触会造成元件反向的现象，所以有了在台
架有效时強制该台架安装的供料器全部统一进行供料的功能。
因电动供料器一次可供料的数量有限，所以进行分割供料。
至全部供料器供料结束，台架不是有效状态。
全部供料器送料结束后，台架为有效，供料器允许吸取。
2-17-3-9 RF 型和 EF 型的供料器混合时
不间断操作功能，在前和后装备有相同元件时，通常从主台架吸取元件，仅在主台架补充元件时副侧
供料器台架就作为预备供给源为使用目的。（交替生产除外）
因此，对于前和后的供料器，如果至少贴片了 1 个元件就可以进行不间断动作。
在 RS-1 可以使用 RF 型的电动供料器和 EF 型的电动供料器，因两供料器同时供给元件可以进行相同
的贴片，所以即使在前侧和后侧混合使用 RF 型供料器和 EF 型供料器时，也可以进行不间断动作。
但是，不能在供料器布局及优化处配置不间断操作供料器，所以，在主侧供料器台架的供料器设置的
元件也要手动配置带副侧供料器台架的供料器上，请按照输入顺序进行生产。
此外，电动供料器执行原点复位时，与供料器传送一样，一次可进行原点复位的数量有限。为此，与
统一供料相同，在台架有效后，执行分割实施原点复位。至可以元件供给状态，台架都不处于有效状
态。全部供料器结束原点复位，成为元件可供给状态的后台架为有效，允许供料器吸取。
i
第 1 部 基本篇 第 2 章 生产
2-183
2-18 MTC（TR-6D）、MTS（TR-5D）、DTS 的不间断操作功能
2-18-1 机器动作模式的变更

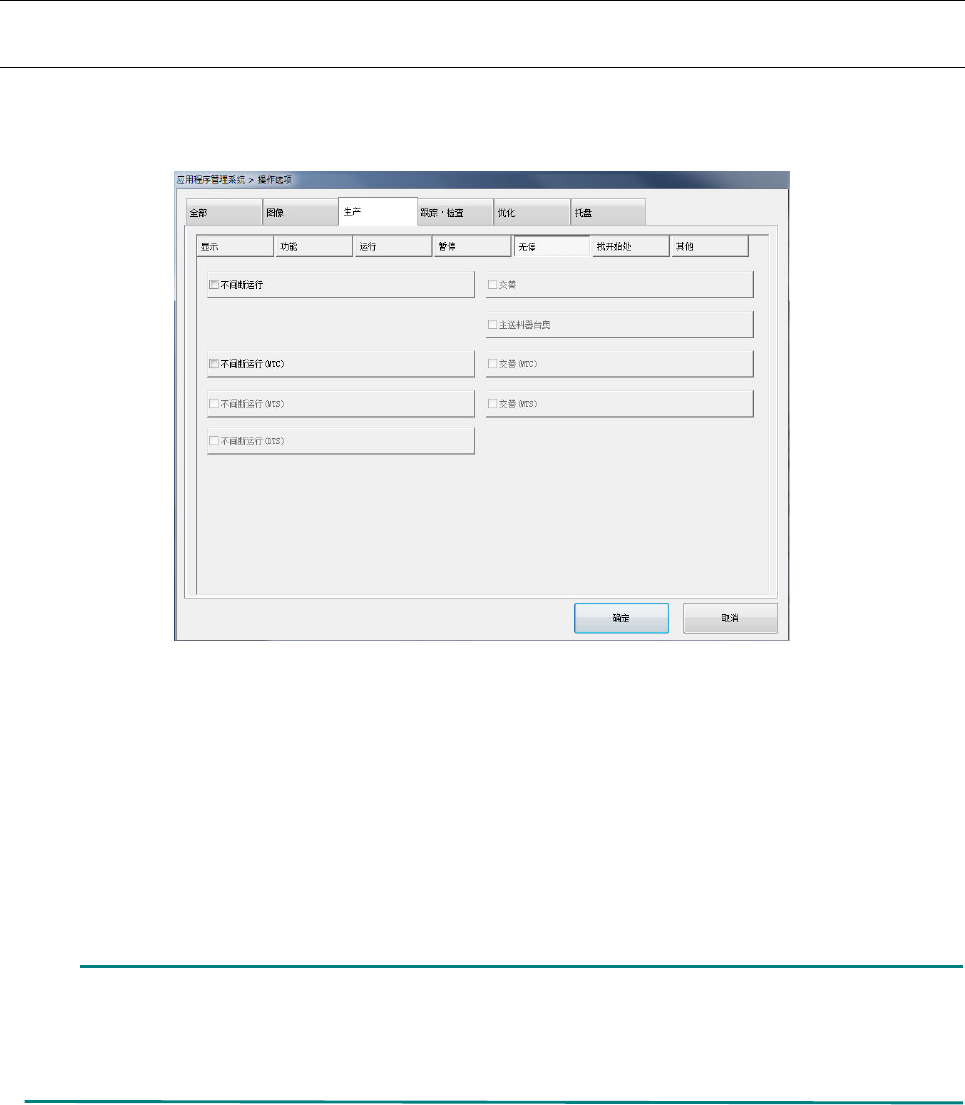

动作模式切换，在「操作选项」的「生产」页的「无停」处实施。
通过在「生产」-「无停」的「不间断运行(MTC)」、「不间断运行(MTS)」、「不间断运行(DTS)」勾选
框变更 MTC、MTS、DTS 为｢不间断操作模式｣。
在不间断操作模式下，优先从主送料器台吸取。即使从副存储箱吸取时，若向主存储箱侧补充元件，
则下一元件的吸取将从主存储箱开始。
通过勾选「交替(MTC)」、「交替(MTS)」项，变为｢交替生产模式｣。在交替生产模式下，MTC 或者 MTS
的不间断操作生产，是元件用尽后才切换存储箱的交替生产（即使主存储箱补充元件，也会在副存储
箱元件用尽前一直从副存储箱吸取）。
若在本体侧设置，将自动在 MTC/MTS 侧也设置。
MTC/MTS 也和本体相同，若生产程序中不是不间断操作用的数据（主存储箱和副存储箱中有相
同元件），则不会执行不间断操作功能。
但是，在不间断操作模式下使用了非不间断操作用的数据时，只要不执行不间断操作功能，动作
就没有问题。
