第 2 部 功能详解 篇 第 6 章 通用图像元件 6-37 目前未使用。 在示例元件中 ，第 1 元件要 素组缺少球 ( Land) 。 与 BGA/FBGA 相 同，缺少 球 /Land 时，可 指定球 /Lan d 缺少。 1 个元件要素组 可指定 4 个 球 (Land) 欠 缺。 指定方法与 BGA/FBGA 相 同， 指定从 球 (Land) 欠缺 的列与行的 起点开始连 续欠缺的行列数。 · 若示例元 件从第 2 列开始连…
第 2 部 功能详解篇 第 6 章 通用图像元件
6-36
1 (-6.0mm -5.0mm)
X偏移 ：-6.0
Y偏移 ：-5.0
Z偏移 ：0(不使用)
θ偏移 ：0
·容差通常设定为“0(零)”。

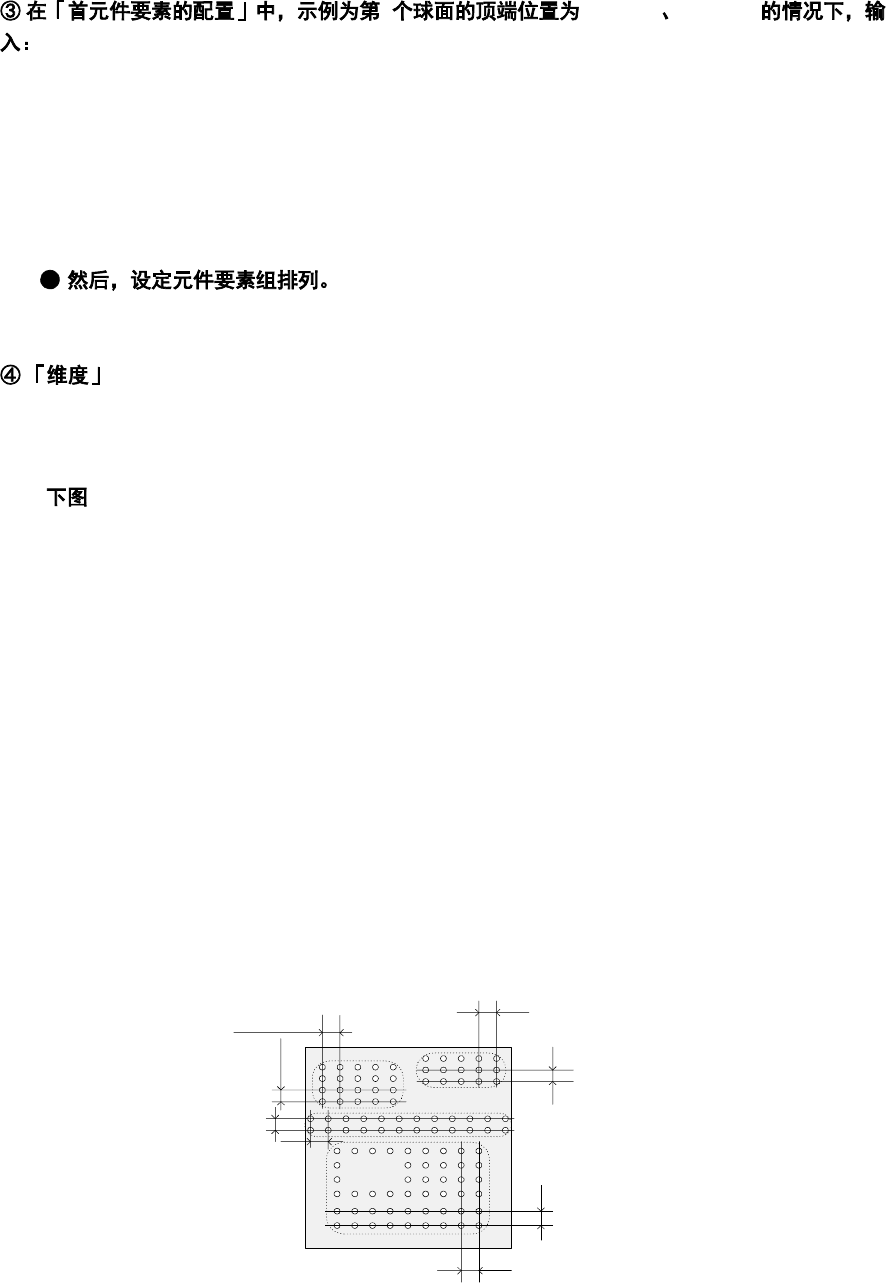

排列数据包括维度与列、行的间距、数量。
由于在球/Land元件要素的情况下变成2维，因此在「维度」中要选择2D。
(注)即使只有1列、1行的配置也应指定2维。
◆ 给出了各元件要素组的间距。
· 由于在示例元件中第1元件要素组有9列，因而输入「列」的「数量：9」。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.5mm，则输入「列」的「间距：1.5」。
(注)只有1行的排列时，同样输入1.5。
· 容差通常设定为“0(零)”。
· 对于行，由于在示例元件中第1元件要素组有6行，因而输入「行」的「数量：6」。
(注)只有1行的排列时，输入“1”。
· 若间距设为1.27mm，则输入「列」的「间距：1.27」。
(注)只有1行的排列时，同样输入“1.27”。
· 容差通常设定为“0(零)”。
Bottom View
第 2 元件要素组
行间距
第 2 元件要素组
列间距
第 3 元件要素组
列间距
第 3 元件要素组
行间距
第 1 元件要素组
列间距
第 1 元件要素组
行间距
第 4 元件要素组
列间距
第 4 元件要素组
行间距
第 2 部 功能详解篇 第 6 章 通用图像元件
6-37
目前未使用。
在示例元件中，第1元件要素组缺少球(Land)。
与BGA/FBGA相同，缺少球/Land时，可指定球/Land 缺少。
1个元件要素组可指定4个球(Land)欠缺。
指定方法与BGA/FBGA相同，指定从球(Land)欠缺的列与行的起点开始连续欠缺的行列数。
·若示例元件从第 2 列开始连续欠缺 3 列，从第 4 行开始连续欠缺 2 行，则输入：
「列」的「开始」：2
「列」的「数目」：3
「行」的「开始」：4
「行」的「数目」：2
(注)球/(Land)缺5处以上时，请对元件要素组进行分割定义。
● 经过上述步骤，即可完成元件要素组的设定。
● 接下来，定义此元件要素组的识别要素(元件要素)。
1 个元件要素组只能定义 1 个元件要素。即使定义多个也将无效。
在「元件要素」中选择追加。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-38
球元件类的元件要素可以指定球与Land。
目前不能使用列。
Land元件要素可指定为圆形Land与方形Land。
要将隆起的指定为球，将整体平坦的电极指定为Land。
·由于示例是球，因此在「类型」中选择球。
对于球/Land元件要素，元件要素的基点位置即为元件要素中心位置。
·在「基准位置」中选择元件要素的中心。
指定图像中元件要素映像的明暗。
· 由于通常球元件类，球/Land元件要素采用明亮的照明，
所以「元件（要素）极性」选择明亮。
(注)CBGA由于使球周围发亮，因此要选择暗。
由于通常不使用，因此设定为“0(零)”。
输入元件要素的尺寸。
由于方形Land现已采用正方形Land，因此，球与Land都需输入相同的X，Y尺寸。
· 在示例中，若设定为 0.5mm，则
尺寸 X：0.5
Y：0.5
· 由于容差通常不使用，因此设定为“0(零)”。
·Land
当为Land时，可选择圆形Land/方形Land。点击相应的复选框。
· 由于示例中是球形元件要素，因此不出现复选框。
点击要检查项目的复选框。
直径、面积检查是与BGA/FBGA相同的检查项目，以“%”指定。
(默认值为50%)
球检查的有无也以“%”指定，但由于这是内部的评估特性的百分比，因此，通常直接使用默认值
30%。如果是Land元件要素，即使指定有无检查，也无效，并不执行识别。
· 直径平均通常不使用。
· 示例中，若默认进行直径、面积、球检查的有无，则仅点击相应复选框
「检查」 レ 面积 ：50%(默认值)
レ 直径 ：50%(默认值)
レ 有无球 ：30%(默认值)
直径平均 ：
● 经过上述步骤便可完成元件要素的数据输入，若选择右下角的「确定」，则返回「元件要素组」
画面。至此，第1元件要素组的定义已完成，若选择右下角的「确定」，则返回「扩展图像」画
面。
