第 2 部 功能详解 篇 第 6 章 通用图像元件 6-24 (3) 引脚属性 选择引脚的 类型，输 入引脚的尺寸。 · 引脚属性 ( 上 翘（鸥翼形 ）引脚 ) · 引脚 属性 ( 平面 引脚 ) (4) 元件要素组的编 辑 在「所有引 脚要素组一览 表」画面中 进行元件要素组的追 加、删除 或复制。 其操作方法与 Windows 的浏览器的操作方 法相同。 ①选择要追加 、删除 或复制的文件夹。 ②选择追加、 删除、 复制后即可执行…
第 2 部 功能详解篇 第 6 章 通用图像元件
6-23

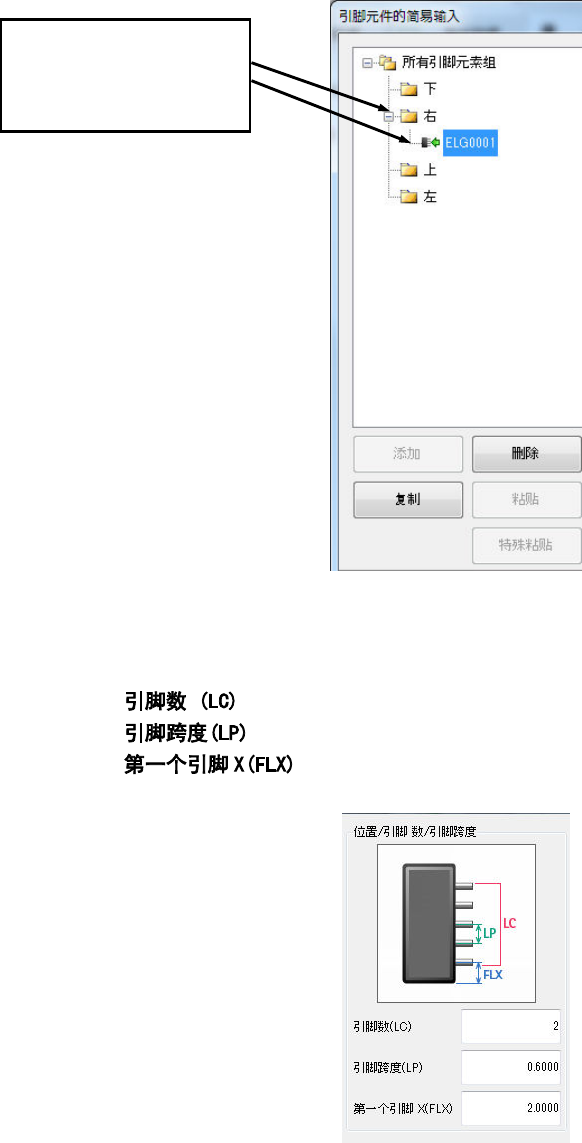

(1) 引脚要素组一览
引脚要素组一览中，可进行与 Windows 浏览器类似的操作。
(2) 引脚位置、引脚数量、引脚跨度
● ：组内的引脚数
● ：从引脚中心到下一引脚中心的距离
● ：从角(最外围)到首元件要素的距离
单击[＋]，则符号会变为
[－]，并显示在该引脚位
置所定义的要素组。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-24
(3) 引脚属性
选择引脚的类型，输入引脚的尺寸。
·引脚属性(上翘（鸥翼形）引脚) · 引脚属性(平面引脚)
(4) 元件要素组的编辑
在「所有引脚要素组一览表」画面中进行元件要素组的追加、删除或复制。
其操作方法与 Windows 的浏览器的操作方法相同。
①选择要追加、删除或复制的文件夹。
②选择追加、删除、复制后即可执行。
选择复制时，还需选择“粘贴”或“覆
盖粘贴”。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-25
6-4-4 外形元件类的制作方法
进行外形元件类(仅“角”、“边”的元件要素)的简易输入。
其条件为：所有的元件要素组必须都位于角上或边上，且元件要素组的最大数目为“4”。
(1) 起动「用图表来编辑外形元件要素组」画面
① 在元件要素数据画面中选择“外形元件类”，并选择「简易输入」。
② 显示「用图形方式编辑要素组」画面。
