第 1 部 基本篇 第4 章 制作生产程序
4-285
⑧ 保存
所有示教、设置结束后，需执行数据保存。
识别元件后，将转移到测量结果信息及信息保存的画面。
a) 按[保存](确定)按钮保存元件图像数据。保存后会变为「返回」按钮。
b) 按[返回]按钮关闭执行图像示教的对话框，返回图像示教设置的对话框。
c) 按下[取消]按钮，放弃图像示教结果，关闭执行画面。
d) 按下[再设定]按钮，再次重新开始进行图像示教。
第 1 部 基本篇 第4 章 制作生产程序
4-286
4-5-7-7 坏板标记示教
示教坏板标记坐标，以便用 OCC 单元识别各电路是否要进行生产。
(1) 坏板标记示教的操作
1) 坏板标记示教操作

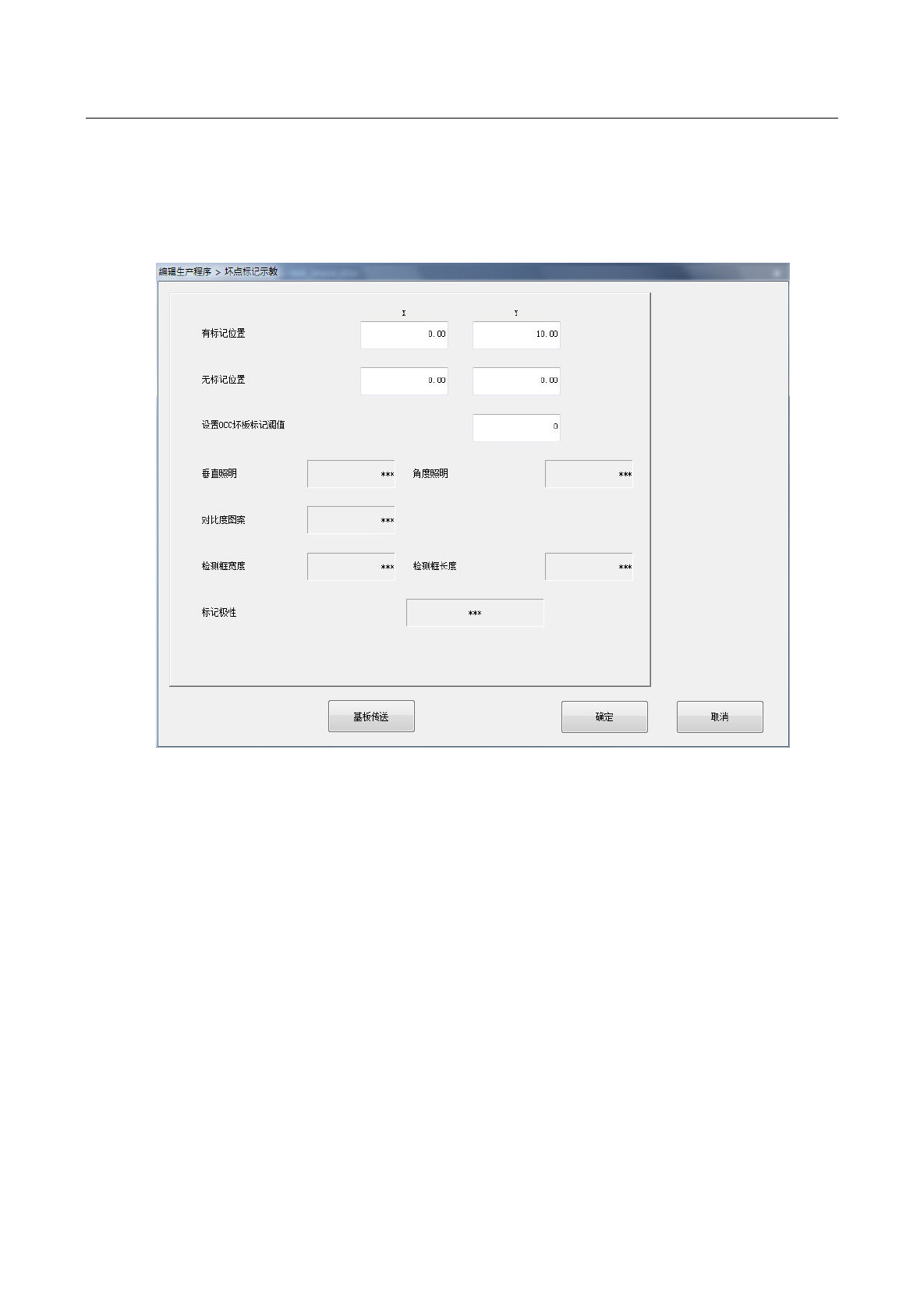

选择坏板标记示教，即显示以下对话框。
① 有标记位置
指定基板上的有坏板标记位置的坐标。可通过示教设置坐标位置。
② 无标记位置
指定基板上的无坏板标记位置的坐标。可通过示教设置坐标位置。
无坏板标记位置，要指定与有坏板标记位置明暗有区别的任意位置。
③ 设置 OCC 坏板标记阈值
设置进行坏板标记识别的阈值。
通过示教识别有标记位置与无标记位置自动决定阈值。
④ 垂直照明
⑤ 角度照明
⑥ 对比度图案
⑦ 检测框尺寸(宽度、长度)
⑧ 标记极性
初始值显示***。
如果使用 OCC 坏板标记阈值设置通过示教对有标记位置与无标记位置进行识别动作，取得阈值
后，显示该识别时的各设置值。
第 1 部 基本篇 第4 章 制作生产程序
4-287

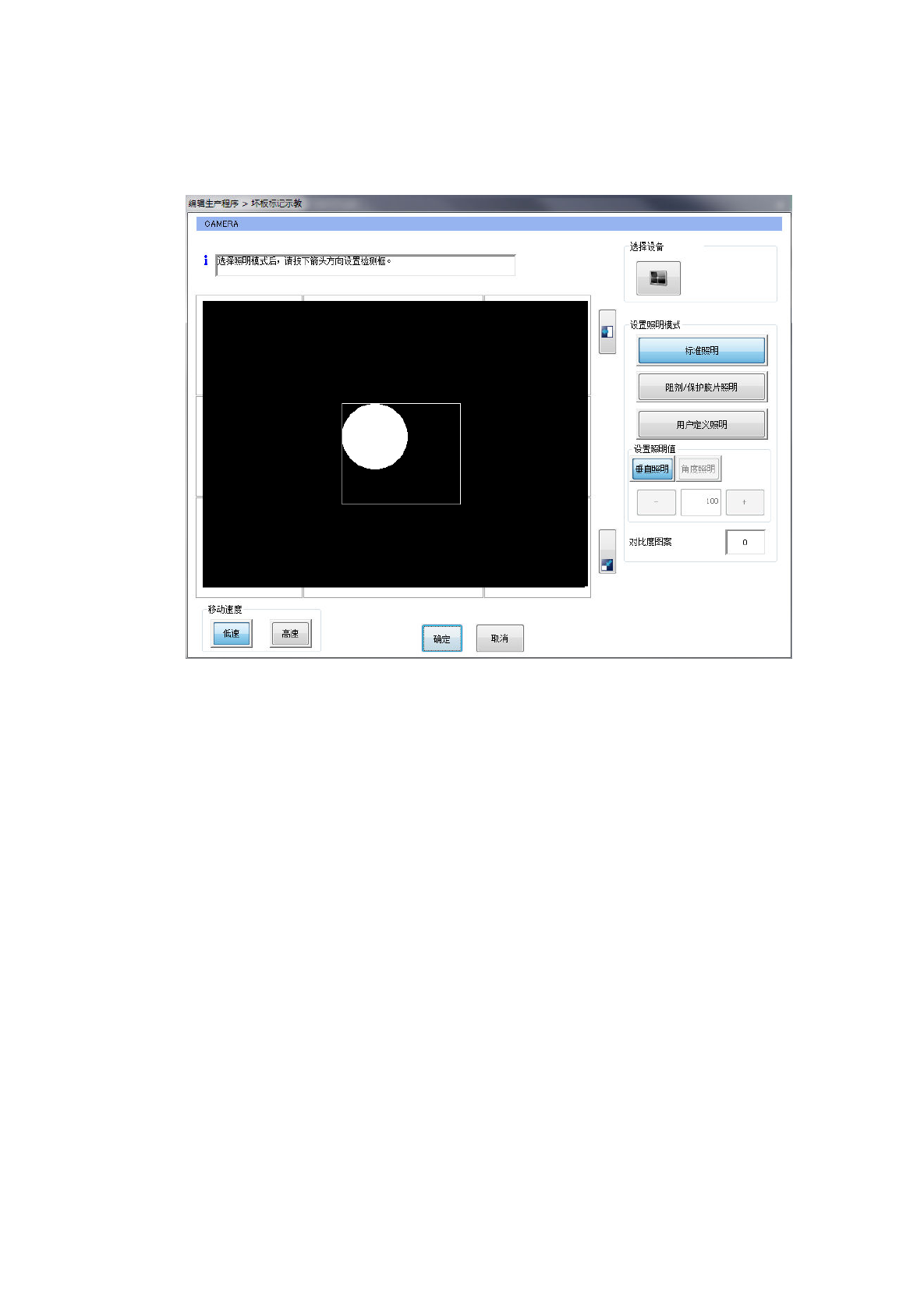

2) OCC 坏板标记识别(照明设置)
使用坏板标记示教画面の OCC 坏板标记阈值设置进行示教时，将显示以下对话框。
选择照明模式后，按方向箭头设置检测框后，按「确定」按钮。
