第 2 部 功能详解篇 第 6 章 通用图像元件
6-31

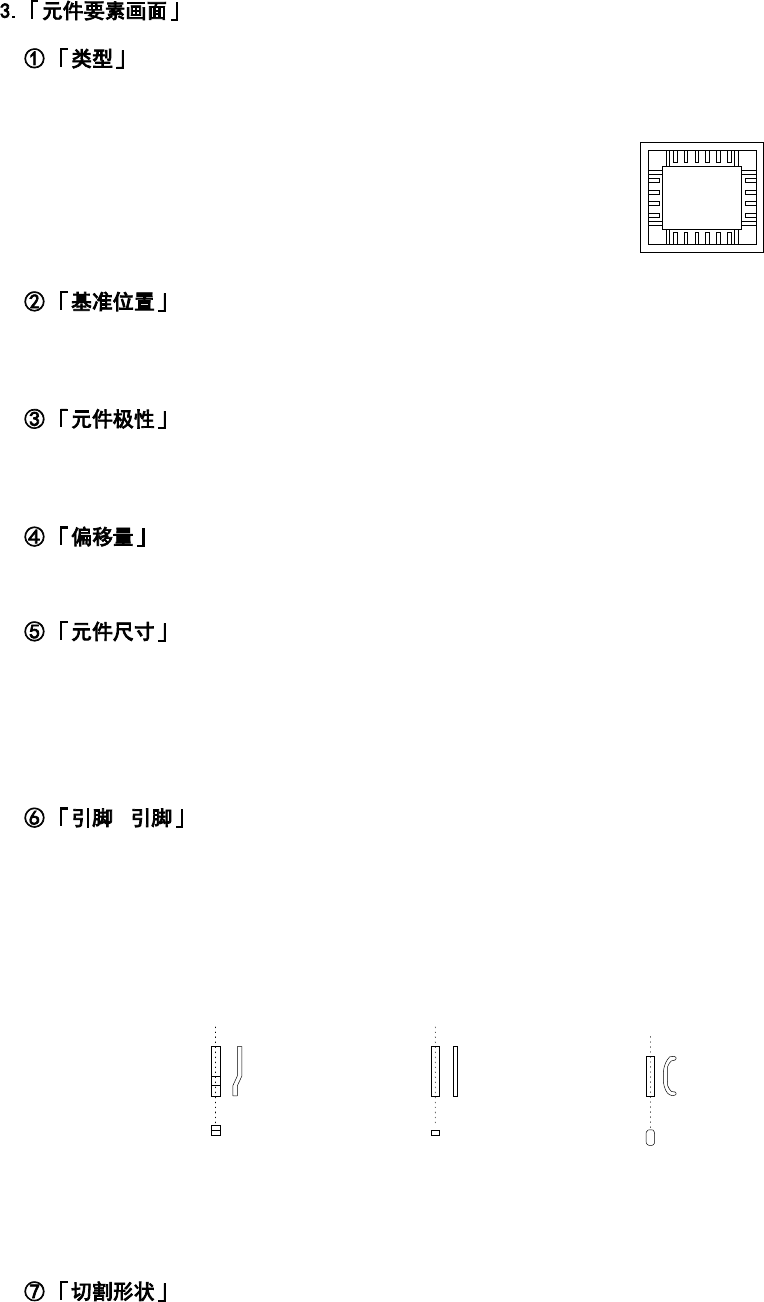

引脚元件要素的类型大致分为内部引脚与外部引脚。
内部引脚是引脚前端面向元件内侧的引脚，而外部引脚则相反，引脚前端面向元件外侧。
· 示例元件是由外部引脚构成的。
在「类型」中选择外部引脚。
引脚元件要素的元件要素基点位置，如上所述，为引脚前端位置。
· 在「基准位置」中选择背面的中心。
指定图像中元件要素映像的明暗。
· 由于反射照明下的引脚元件要素映照明亮，因此在「元件极性」中选择明亮。
由于通常不使用，所以设定为“0(零)”。
输入元件要素的尺寸。示例中采用引脚长度(Y)1.0mm，宽度(X)0.2mm时，
尺寸 X ：0.2
Y ：1.0
由于容差通常不使用，因此设定为“0(零)”。
/J
□「属性」 (引脚形状)
如下图所示，所有面的引脚形状均在平面的引脚叫做平面引脚，有落差的引脚叫做鸥翼形引脚
（上翘引脚），整形为J的引脚叫做J-Bend引脚。
◆平面引脚多用于单向引脚连接器。
◆鸥翼形引脚多用于 QFP、SOP 等。
◆J-Bend 引脚多用于 PLCC(QFJ)、SOJ。
· 示例为鸥翼形引脚，在「属性」中选择鸥翼形引脚。
指定引脚前端形状。
除平面引脚外均采用相同的处理方式，若指定平引脚以外，则必须指定「切割宽度」「切割长
度」。
· 示例的引脚前端形状平整，在「切割形状」中选择平面引脚。
内部引脚
示例（插座）
鸥翼形引脚
平面引脚
J-Bend 引脚
第 2 部 功能详解篇 第 6 章 通用图像元件
6-32
由于目前不使用，因此设定为“裸”。
由于目前不使用，因此设定为“0(零)”。
在切割形状中指定平面引脚以外时设定此项。
输入从引脚前端开始的引脚形状不平坦部分的长度。
· 示例的引脚前端形状平整，
「切割长度」：设定为“0(零)”。
引脚为鸥翼形引脚时，必须输入脚的尺寸。
脚是指鸥翼形引脚接触基板的部分。
·示例是鸥翼形引脚，若脚部分的长度为 0.5mm，则输入：
「脚大小」
「宽度」：0.2(与引脚宽度相同)
「长度」：0.4
● 经过上述步骤便完成了元件要素的数据输入，选择右下角的「确定」后，即返回「元件要
素组」画面。
● 至此，第 1 元件要素组的定义已完成，选择右下角的「确定」，即返回「扩展图像」画面。
第 2 部 功能详解篇 第 6 章 通用图像元件
6-33
● 此时，当还有后续元件要素组时，要在此处选择追加，同样输入数据，定义元件要素组。
由于示例中包括第4元件要素组，因此应追加定义4个元件要素组。

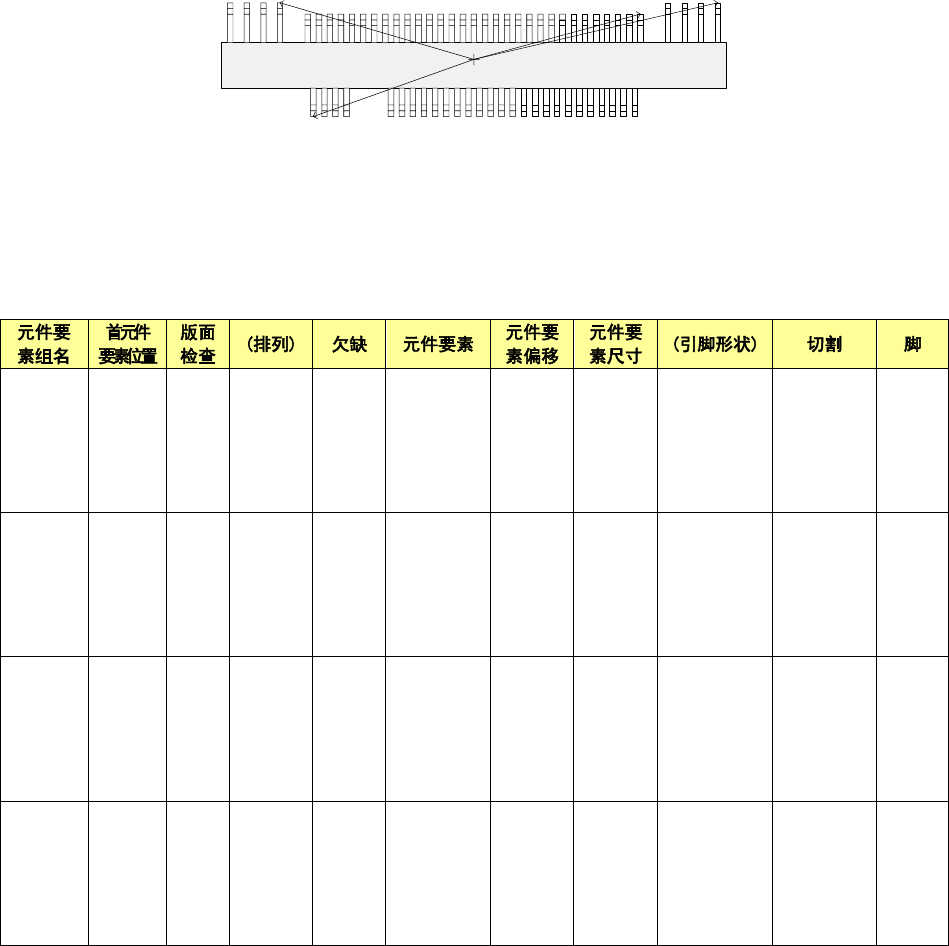

将所有这些输入数据汇总起来，则如下所示
Top View
第
1
元件
要素
组
(X,Y)：(-7.25,-5.1)mm
方向(θ)：0°
间距：0.5mm、30 根
引脚从第 5 根开始欠缺 3 根
引脚长度：1.0mm
宽 度：0.2mm
鸥翼形引脚，前端平面
脚长度：0.4mm
脚宽度：
0.2mm
第
3
元件要素组
(X,Y)：(7.5,4.9)mm
方向(θ)：180°
间距：0.5mm、31 根
引脚长度：1.0mm
宽 度：0.2mm
鸥翼形引脚，前端平面
脚长度：0.4mm
脚宽度：0.2mm
第
2
元件
要素
组
(X,Y)：(13.31,5.1)mm
方向(θ)：180°
间距：1.27mm、4 根
引脚长度：1.2mm
宽 度：0.4mm
鸥翼形引脚，前端平面
脚长度：0.6mm
脚宽度：0.4mm
第
4
元件要素组
(X,Y)：(-9.5.0,5.1)mm
方向(θ)：180°
间距：0.5mm、4 根
引脚长度：1.2mm
宽 度：0.4mm
鸥翼形引脚，前端平面
脚长度：0.6mm
脚宽度：0.4mm
ELG0001 X:-7.25
Y:-5.1
Z:0
θ:0
容差：
全部为 0
レ 25%
レ 1D
列数：30
列间距
：0.5
容差：0
开始：5
数量：3
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：
0
切割长度：0
尺寸
X:0.2
Y:0.4
容差：
全 部 为
0
ELG0002 X:13.31
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ 25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：
0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全 部 为
0
ELG0003 X:7.5
Y:4.9
Z:0
θ:180
容差：
全部为 0
レ 25%
レ 1D
列数：31
列间距
：0.5
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.2
Y:1.0
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：
0
切割长度：0
尺寸
X: 0.2
Y: 0.4
容差：
全 部 为
0
ELG0004 X:-9.5
Y:5.1
Z:0
θ:180
容差：
全部为 0
レ 25%
レ 1D
列数：4
列间距
：1.27
容差：0
类型：
外引脚
基准位置
：下面中心
元件属性
：明亮
偏移：
全部为 0
容差：
全部为 0
尺寸
X:0.4
Y:1.2
容差：
全部为 0
剖面：
鸥翼形
切割形状：
平面
涂层：
裸
切割宽度：0
切割长度：0
尺寸
X: 0.4
Y: 0.6
容差：
全 部 为
0
所有元件要素组的定义完毕后，选择左下角的「确定」，完成扩展图像数据的输入。
