第 2 部 功能详解篇 第 12 章 选项组件 12-30 12-5 切割机 12-5-1 概述 贴片后自动 切断带料 ，统一处理。 为安装在主 机上的一 体化装备型，固 定台架与统一 更换台都可使用 。 12-5-2 操作方法 12-5-2-1 机器设置 请从机器设 置画面选 择 [ 使用单元 ] → [ 基 本 ] ，确认「 切割机」已被勾 选。 关于设置方 法请参照「 8-3 -1-2 基本」 。
第 2 部 功能详解篇 第 12 章 选项组件
12-29
(1) 安装步骤
1) 在「电动台架②」上安装各供料器。
2) 请确认「供料器台架开关③」处于 OFF 状态。
3) 将「电动式供料器用统一更换台车主体①」插入贴片机主体到底的位置。
4) 将「供料器台架开关③」置于 ON，「电动台架②」上升，安装在贴片机主体上。
※有关安装在各供料器电动台架上的步骤等，请参照「12-1 供料器类」。
＜注意＞
在统一更换台车的前后任一侧处于下降状态时动作，XY 轴的动作与打开盖罩时同样为低速移动。
(2) 取下步骤
1) 将「供料器台架开关③」置于 OFF， 「 台架②」下降。
2) 在「 台架②」完全下降后，拔出「 式供料器用 一更 台 主体①」。
・为了避免造成人身及装置损伤，应在主体完全停止之后安装统一更换台车。
・操作台架开关时，应认真目视确认台架开关，应注意不要与其他开关类，
特别是电源主开关发生混淆造成操作错误。此外，在操作台架开关时，不要
将手伸进装置内部，也不要将脸或头靠近装置。
・通过电动式供料器用统一更换台车将供料器台架安装到机械主体时，在各
供料器吸取位置的示教过程中及基本生产动作中，不要手触统一更换台车，
也不要在上面放置重物。
第 2 部 功能详解篇 第 12 章 选项组件
12-30
12-5 切割机
12-5-1 概述
贴片后自动切断带料，统一处理。
为安装在主机上的一体化装备型，固定台架与统一更换台都可使用。
12-5-2 操作方法

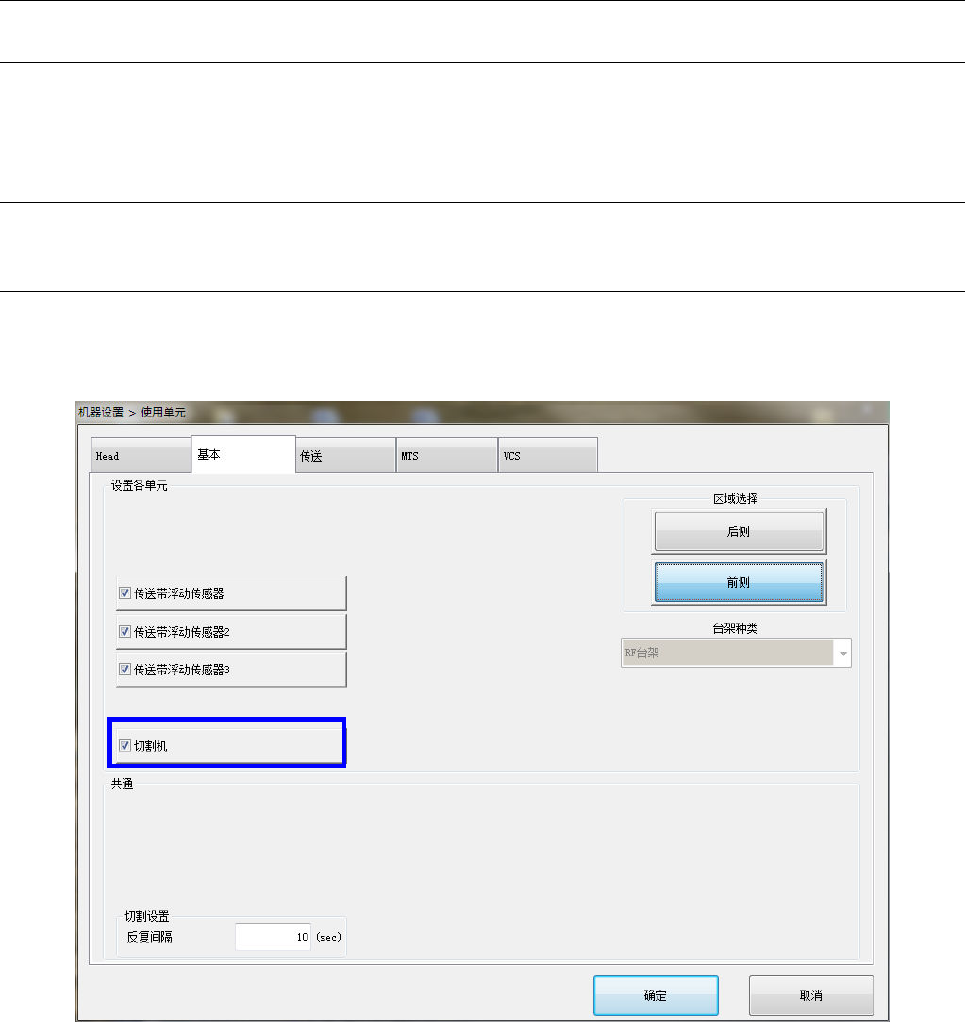

12-5-2-1 机器设置
请从机器设置画面选择[使用单元]→[基本]，确认「切割机」已被勾选。
关于设置方法请参照「8-3-1-2 基本」。
第 2 部 功能详解篇 第 12 章 选项组件
12-31

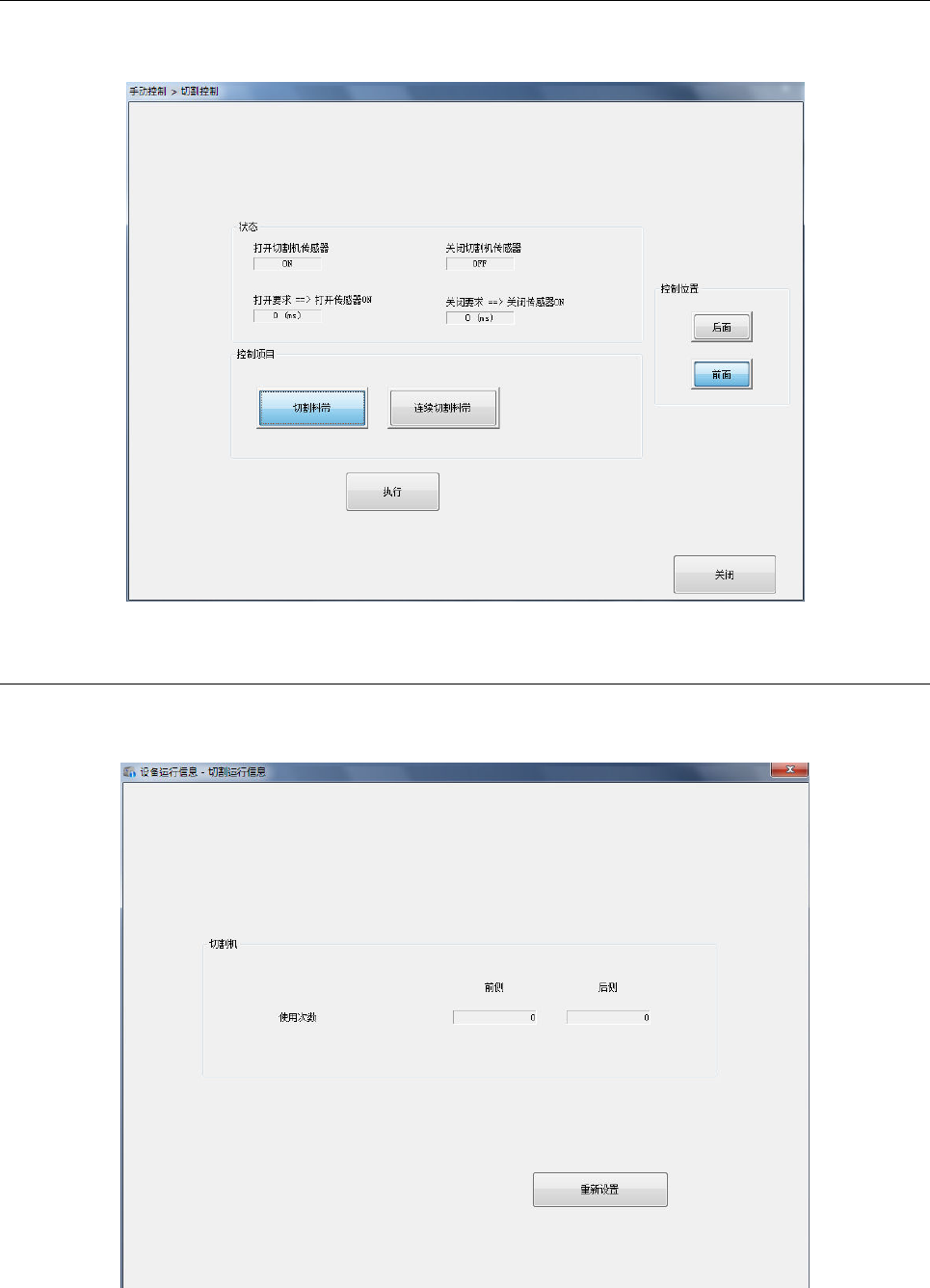

12-5-2-2 手动控制
从手动控制画面选择[其他]→[切割机控制]后，启动电动供给装置控制画面。关于操作方法请
参照「9-6-9 切割机控制」。
12-5-2-3 设备运行信息
请从设备运行信息画面选择[切割机运行信息]，启动切割运行信息画面。可以确认切割机的运行次数。
操作方法，请参见「10-3-12 切割机运行信息」。
