第 1 部 基本篇 第4 章 制作生产程序
4-199
(1) 板标记的示教
进行基板标记的示教时，请在示教开始后按以下步骤进行操作。
1) 定刻度框
将刻度框的上边及左边分别对准标记的上端及左端，按[确定]按钮确定。
确定后，同样将下边及右边分别对准标记的下端及右端，按[确定]按钮确定。
此时，将自动识别标记，取得校正所需数据。
2) 置降噪级别
自动获得标记周围的降噪级别，并显示到监视器。
用拍照映像框上下调整，使标记清晰可见，并且把周围的干扰降低到最低。
调整结束后请按下[确定]按钮。
[＊]
[]
[]
[]
[]
[]
[]
[]
[]
[]
[]
[]
[]
[]ＰＲ
显示摄象机图像和刻度框。
首先设定上面及左面的刻度框。
请分别调整至与标记的上面及左面一致。
调整后按下[确定]按钮。
同样的，设定下面及右面的刻度框。
调整后按下[确定]按钮。
第 1 部 基本篇 第4 章 制作生产程序
4-200
3) 设置标记形状
设置降噪级别后，标记形状将被自动判别，画面左侧标记形状列表的对应标记旁边会附带[*]。
判别结果有误时，请按框的上下选择正确的标记。
按下[确定]按钮进入下一步。
4) 设置检出框
接着，进行检出框的示教。
设置标记形状后，会自动显示标记尺寸 1.5 倍大的窗口，与画面中心一致。
要改变检出框的位置时，与刻度框的设置步骤相同。
在此，如果按下[Prev]按钮，可返回刻度框的设置。
按与刻度框同样的方式来设定检出框。
设置方法，与刻度框相同。
调整后按下[确定]按钮。
第 1 部 基本篇 第4 章 制作生产程序
4-201
5) 标记注册

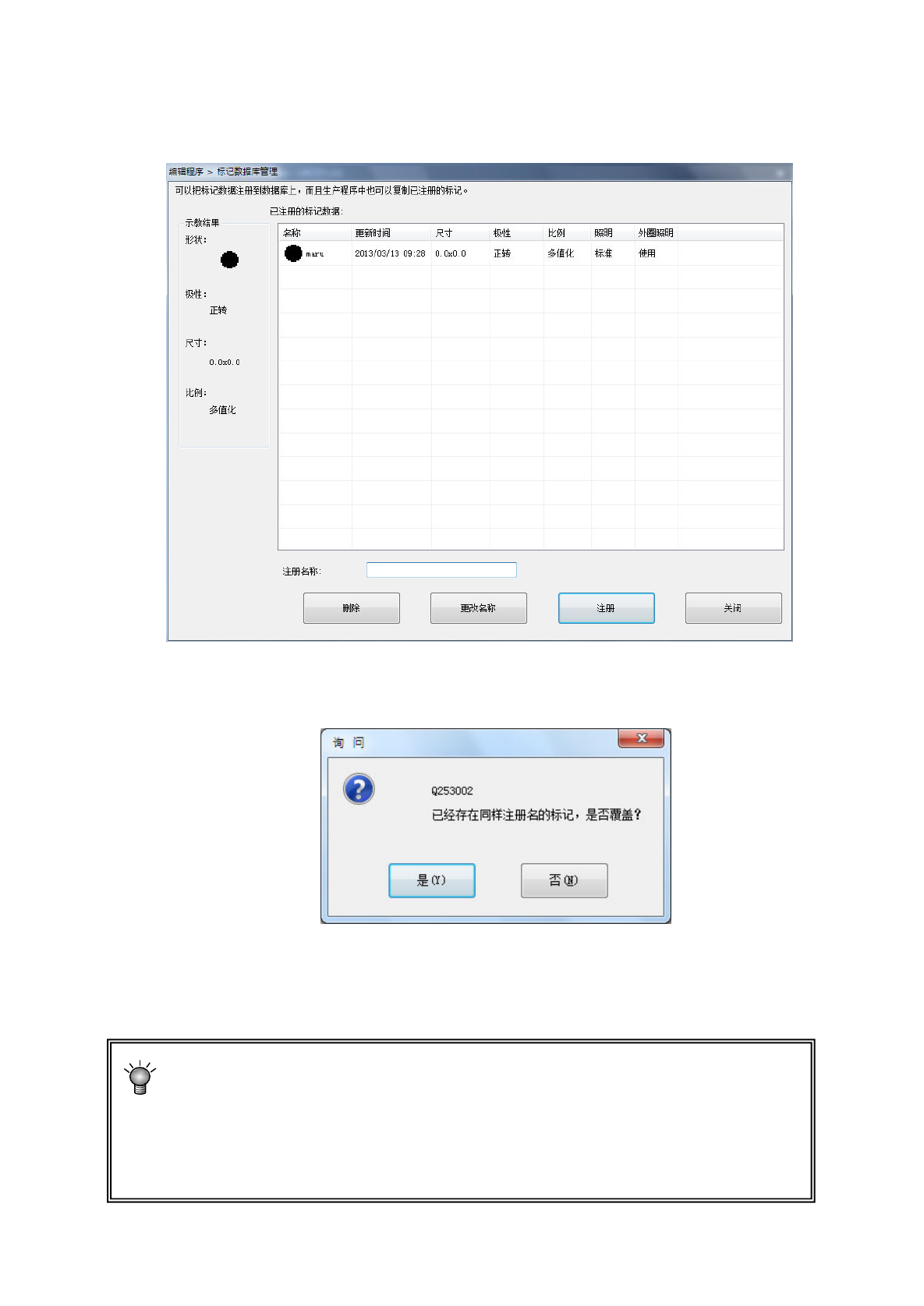

结束示教后，显示将标记注册到数据库的对话框。
要将示教数据注册到标记数据库时，请输入名称，按[注册]按钮。
要替换已注册的示教数据时，请选择要替换的数据或直接输入名称，按[注册]按钮。显示以下对
话框，选择[是]。
如果不想将示教数据注册到标记数据库时，请按[关闭]按钮。
完成识别示教后，在标记数据的旁边项目上会记入“确定”，表示已示教完成。请对所要使用的标
记，全部进行相关的识别示教。
※当画面上没有想要示教的模式图形（Pattern）时，请检查输入的坐标是否正确。
※如系陶瓷基板标记(为白色标记时)，请按[示教]按钮后，按选择设备的摄像机按钮。
可切换极性，相对于基板较黑映像的标记会变成较白的映像。使用摄像机按钮切换
极性仅在刻度框的输入时有效。
