第 2 部 功能详解篇 第 11 章 自己诊断功能
11-10
11-3-3-3 VCS 脏污检查

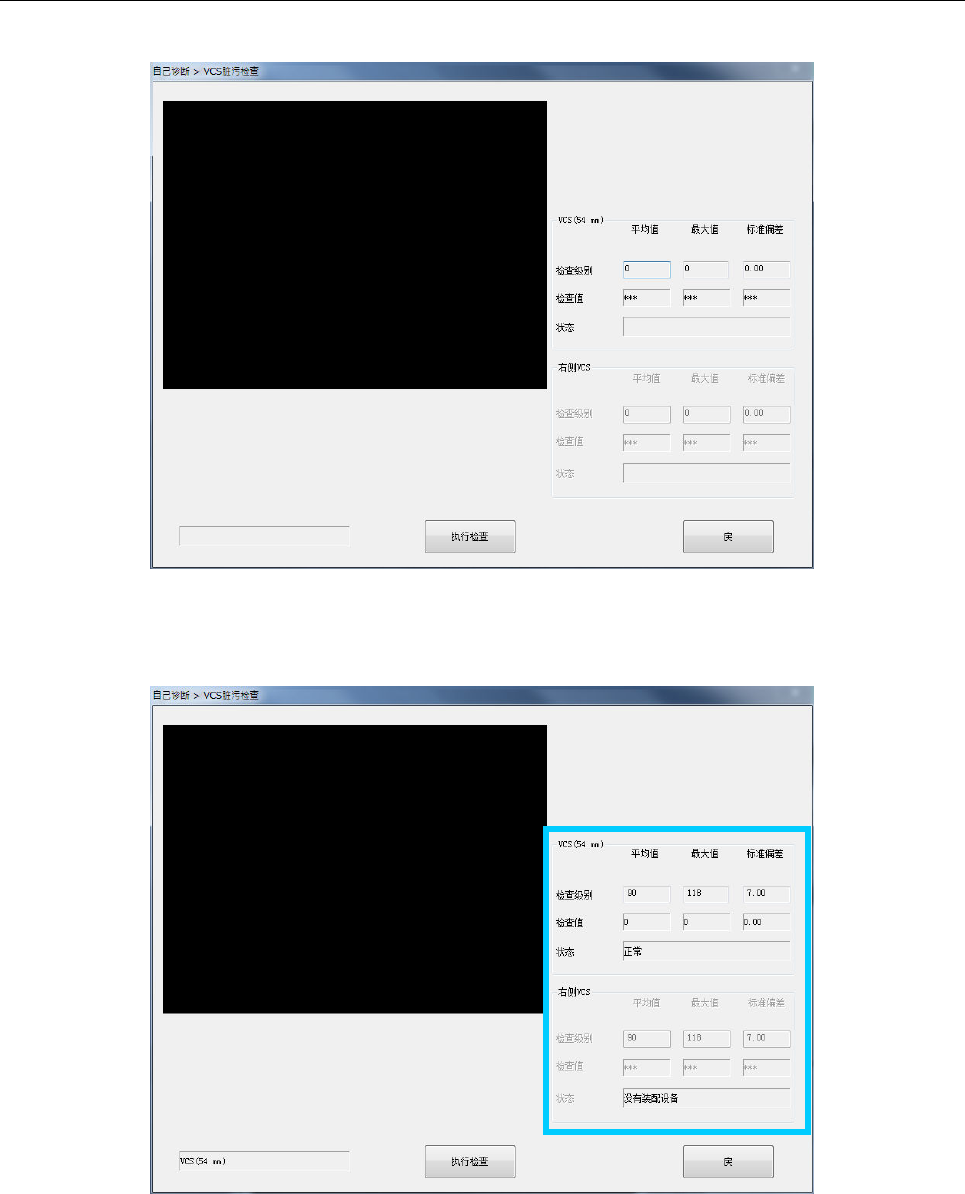

从自己诊断菜单选择[VCS 沾污]，即可显示 VCS 脏污检查对话框。
按下[执行检查]按钮，执行 VCS 脏污检查。
检查结果，在检出级别、检出值及状态框里显示。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-11
11-3-3-4 Head 偏移量
从菜单选择[Head 偏移量]，即显示 Head 偏移量对话框。
设置各 Head 在 OCC 上的装配位置、以及激光校正安装在主机(以贴片机为基准)上的角度。
仅当特定 Head 的贴片偏移在一定方向时，需要设置此项。
设置时，要使用裸芯片。
・Head 偏移量画面
(1) 选择 Head 吸嘴
选择对象 Head「Head1」～「Head8」。
可同时选择多个测量对象 Head。
第 2 部 功能详解篇 第 11 章 自己诊断功能
11-12
(2) 装配位置 / 角度(Head 1 显示)
显示 MS 参数中保存的数值，及设置的结果。
(3) 操作
1)进度条
显示测量的经过。测量结束即变为 100%。
2)[确认]按钮
按[确认]按钮，各 Head 单元即移动到等待位置开始测量。
详情请参见以下小项「设置方法」。
按[确认]，轴即移动。
按[确认]前，请务必确认没有人正在进行装置内部的作业。为了防止人身
伤害，运行中切勿将手伸入装置内部，也不要将脸和头靠近装置。
