第 1 部基本篇第 1 章装置概要

1-9

◆ 打开安全盖（安全罩）时，先把盖（罩）

子推上去，再把锁杆向箭头（LOCK）方

向推，锁好。确认上了锁之后，再放开手。

◆ 要关安全盖（安全罩）时，要先解开锁，再关闭。

把安全盖（安全罩）向上提，

再把锁杆向 OPEN 方向推，解锁。

（请注意，解锁时要防止安全盖（安全罩）落下来受伤。）

◆维护 ATC 或 XY、Head 时，

进入装置内部作业时，请特别注意不要从后面

撞到安全盖（安全罩）或监视器，不要撞到头，

作业时不要受伤

。

OPEN

LOCK

第 1 部基本篇第 1 章装置概要

1-10

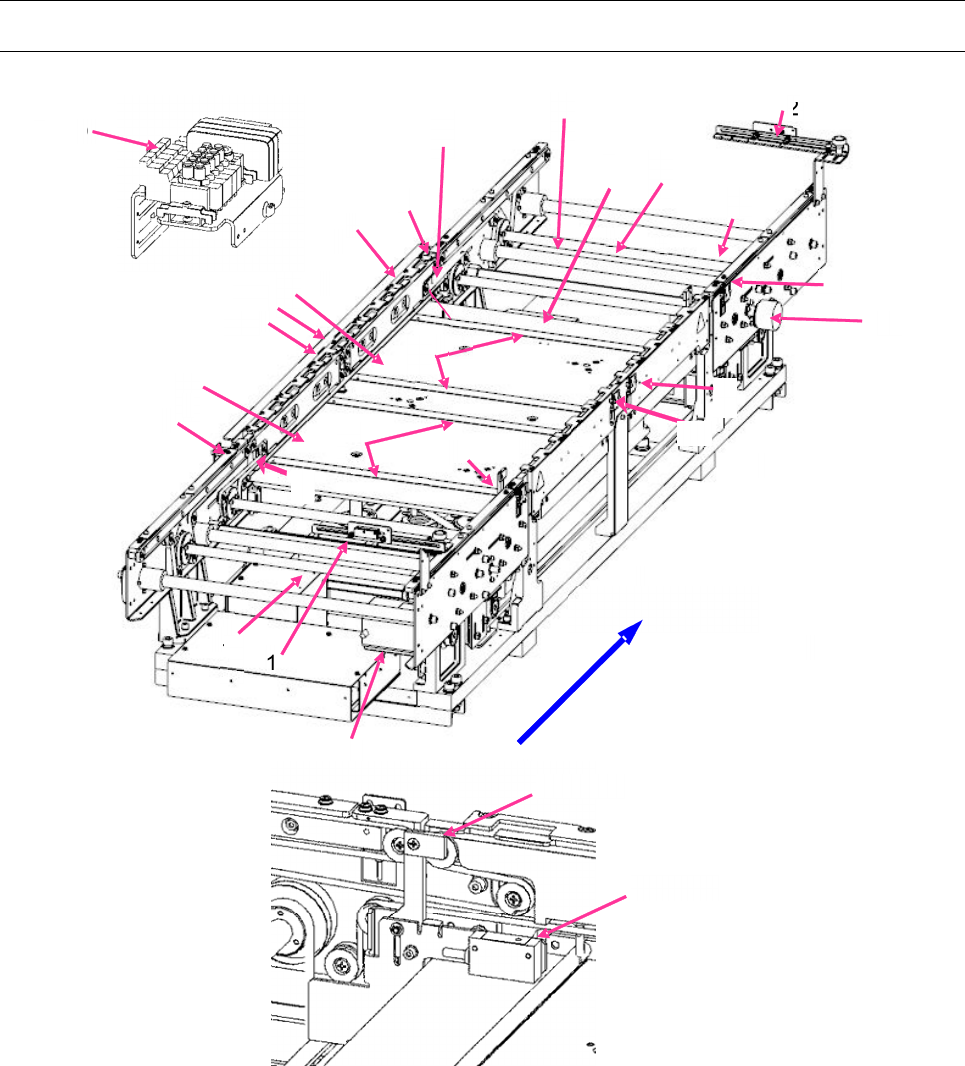

1-2 本装置的构造

1-2-1 基板传送部分的构造

・基板传送部的构成 (单通道)

基板传送方向

1 IN 传感器 9 传送电磁阀

17 支撑销检出传感器受光

2 OUT 传感器 10 传送马达

18 挡块传感器

3 WAIT 传感器光缆受光 11 驱动轴

19 挡块

4 WAIT 传感器光缆发光 12 侧梁

20 (WAIT2 传感器光缆受光)

5 C_OUT 传感器光缆受光 13 支撑台 IN

21 (WAIT2 传感器光缆发光)

6 C_OUT 传感器光缆发光 14 支撑台 OUT 22 (WAIT2 传感器光缆受光)

7 PWB 导轨 15 自动调整宽度马达 23 (WAIT2 传感器光缆发光)

8 支撑台原点传感器 16 支撑销检出传感器发光

第 1 部基本篇第 1 章装置概要

1-11

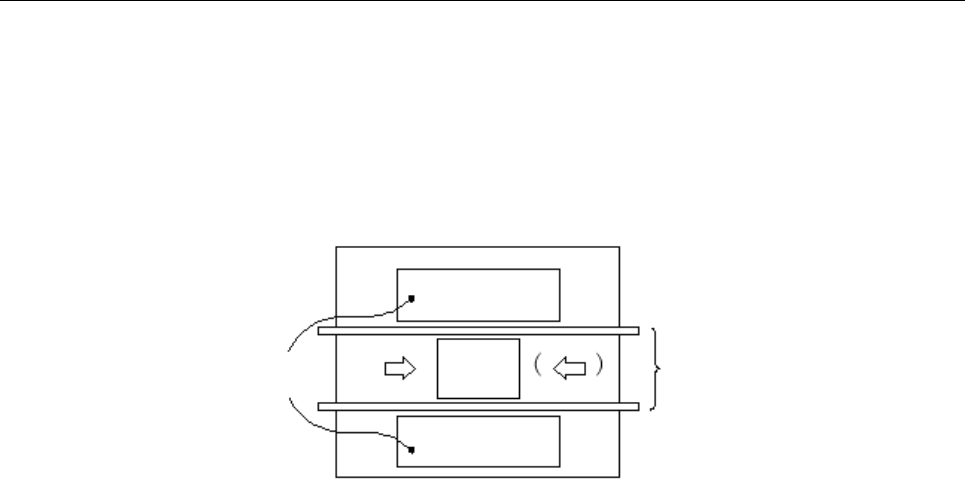

1-2-2 元件供给部分的构成

元件供给部分在基板传送部分的前后，有 2 个供料器台架，供给方式因元件的包装方式(带式、托盘)

而不同。

v 带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器。

v 托盘元件由托盘支架或矩阵托盘更换器、矩阵托盘服务器供给。

托盘支架及矩阵托盘服务器可安装在后侧。

当您使用

统一更换台车

（可选），卸下或插入来自贴片机体内的送料器，可以脱机设置。

* 向右流动时的状态。（如果向左流动，IN 和 OUT 相反。）

供料器台架

基板传送部分

后侧

基板

前侧
