第 2 部 功能详解篇 第 12 章 选项组件
12-9
12-1-2-2 使用电动式供料器用带卷安装台(EF)安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。确认灯已点亮。
3) 请将 ETF 安装到 ETF 工作基座上。
4) 请从 ETF 电源钩取下外部准备用连接器插头，插到 ETF 的插口上。
5) 请将卷筒放置到卷筒架上，将料带安装到 ETF 上。
（向 ETF 安装料带的方法，请参见 ETF 使用说明书。）
ETF 安装部位内侧放
大图

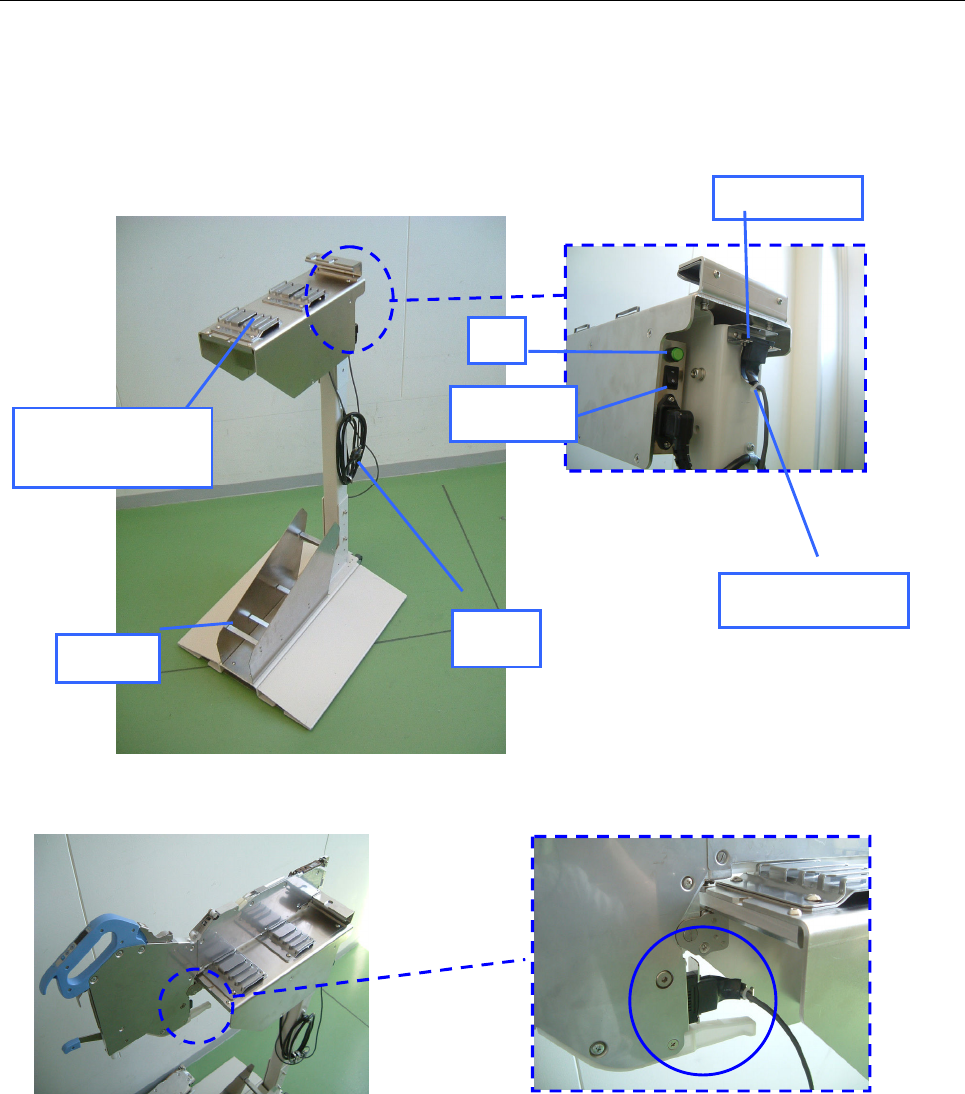

ETF 用料带安装台整体图
将 ETF 安装到 ETF 用安装台的图 插头连接放大图
ETF
电源钩
灯
卷筒架
ETF 工作基座
（ETF 安装部位）
电源开关
插头
外部准备用插口
第 2 部 功能详解篇 第 12 章 选项组件
12-10
ETF
(1) ETF8mm～24mm 可安装 2 个。
ETF32mm～56mm 可安装 1 个。
安装位置如下图所示。

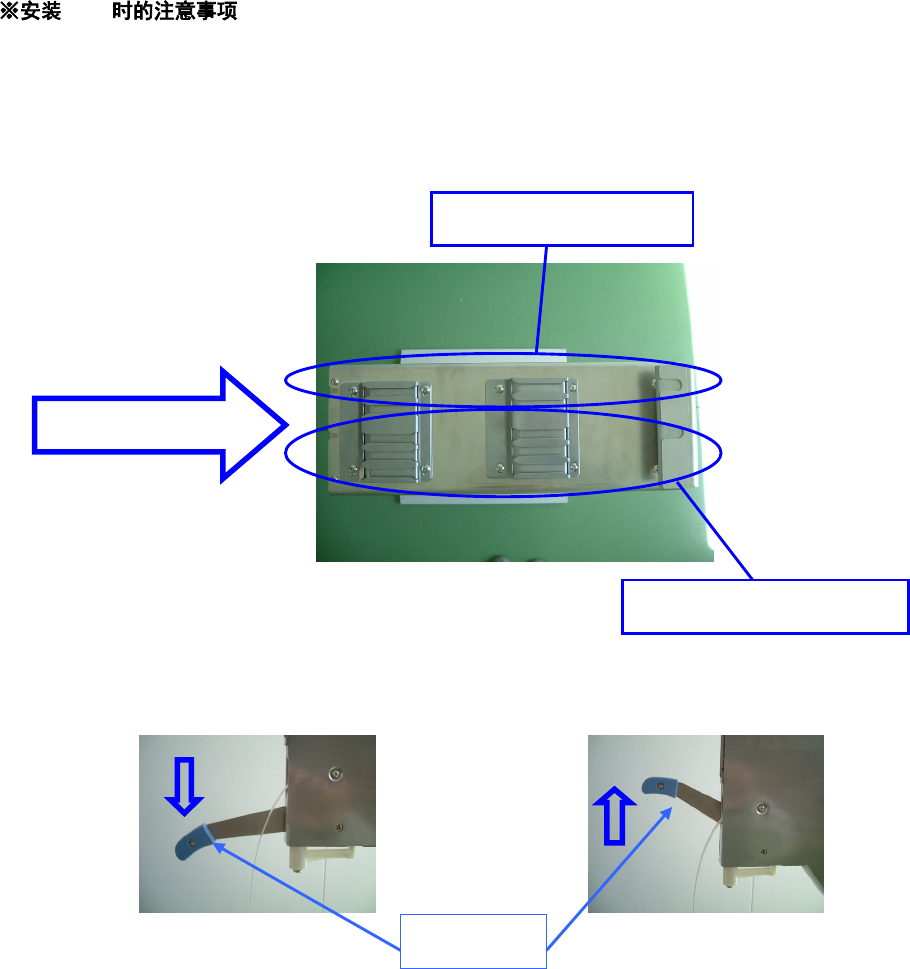

ETF 用料带安装台上面图
(2) 检查锁紧杆的锁紧
安装时，请确认锁紧杆向上（锁紧时）。
卸下 ETF 时，请确认锁紧杆向下（解除锁紧时）。
解除锁紧时 锁紧时
ETF 安装方向
ETF8mm～ETF24mm
ETF8mm～ETF56mm
解锁把
第 2 部 功能详解篇 第 12 章 选项组件
12-11
12-2 电动台架用多托盘支架
设置在后侧台架，为主机 Head 可直接吸取的单托盘型。(仅可安装在后侧台架)
托盘尺寸小时，可设置多个托盘，作为多个托盘支架使用。
全份型 半份型
纵向 65mm ～ 320mm 65mm ～ 155mm
横向 65mm ～ 259.5mm 65mm ～ 259.5mm
厚度 5mm ～ 11mm（从托盘底面到 IC 表面）
占有位置数
28 14
* 在后侧供料器台架最多可安装数量，全份型为 2 个，半份型为 4 个。
* 只有支持統一更换台车 EF。它不对应统一更换台车 RF。
如在 XY 轴或 Head 正在动作时进行更换，托盘支架可能会接触到动作部位，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
此外，请务必打开安全盖(安全罩)后，进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以保
证没有手或手指伸入的间隙，确保安全。
・全份尺寸
・半份尺寸
① 侧面板
② 托盘固定把
③ 滑轨
④ 导销
③
①
②
④
①
②
③
④
